一、产品概述
AC‑FFU 群控系统是面向交流电机 FFU的集中监控管理平台，分为两种架构：
- 回路型群控（经济型）：按供电回路做分组启停、三档调速，以回路为单元监控，无法定位单台 FFU 故障；多用于中小型洁净棚、普通电子车间。
- 单台寻址型群控（标准型）：每台 AC‑FFU 配置独立 AC 调速驱动模块，RS485‑Modbus‑RTU 总线组网，可实现单台寻址启停、三 / 五档分级调速、单台故障上报定位。
系统由上位监控软件、网关控制器、AC 调速驱动器、现场通讯总线组成；支持工业触摸屏本地操作、电脑中控；即使中控电脑关机，网关依旧维持现场 FFU 运行，不中断车间生产；兼容普通 AC‑FFU、下拆式 AC‑FFU、防爆 AC‑FFU，不兼容 EC 直流 FFU。
重要提醒：AC 交流电机调压调速低速工况电机效率大幅下降，发热升高，无法做定风量闭环补偿，不建议制药 A/B 级高等级车间使用。
二、工作原理
市电接入每台 AC‑FFU 配套的AC 调压调速驱动器；网关控制器通过 RS485 总线下发启停、档位调速指令；驱动器通过可控硅调压改变交流电机输入电压，实现停机、低速、中速、高速多档位调节；驱动器采集风机过流、过载故障信号上传网关，网关完成协议转换上传至上位机。
回路经济型：控制器直接控制整个供电回路电源，同一回路内全部 FFU 同步动作，不能对单台设备独立控制。
AC 电机调速原理：改变定子输入电压调节转速，不能做到 EC 式平滑 0‑100% 无级调速，为有级档位调速；过滤器积灰阻力上升，不能自动补偿转速。

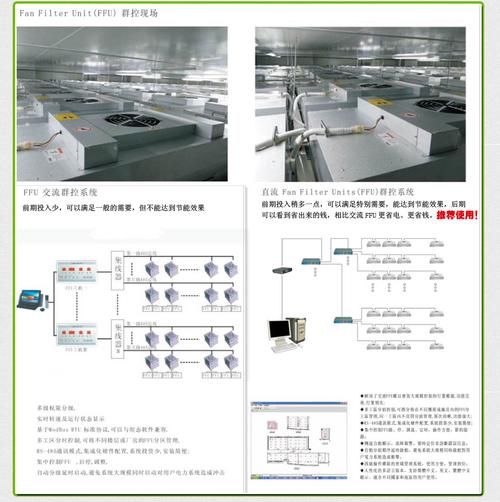

三、系统硬件组成
- AC 调速驱动器（从站单元）单台 FFU 配置一台，可控硅调压模式；支持三档 / 五档调速；采集风机过载、过流故障信号；分配唯一设备通讯地址；防爆工况选用防爆型 AC 驱动器。
- 区域网关控制器（主站）工业网关 RS485 转 TCP‑IP 以太网；单总线挂载 32‑64 台 FFU，中继器可扩展；具备掉电记忆，电脑断开，现场保持运行参数；标准 Modbus‑RTU 协议，支持对接第三方 PLC、BMS 楼宇系统。
- 人机交互单元工业触摸屏：现场本地分区、档位操作，故障查看；
中控工控机：运行组态监控软件，全厂可视化监控。
- 通讯线缆RVSP 4×0.5mm² 双绞屏蔽线缆；屏蔽层单端接地，禁止和强电电缆同管敷设。
- 扩展模块（选配）压差采集模块、干接点声光报警输出。
四、软件核心功能
✅ 分级控制：单台 / 分区 / 全局（寻址型支持）
- 单台寻址：任意单台 AC‑FFU 启停、档位切换；
- 分区控制：按生产区域分组，分区一键启停、统一切换风速档位；
- 全局广播：全部 FFU 统一启停、档位切换；
✅ 多档位分级调速，多模式策略
停机 / 低速 / 中速 / 高速（三档或五档）；设置生产模式、夜间值班模式、定时计划表按时切换档位；无 0‑100% 无级连续调速。
✅ 状态采集与故障报警
寻址型：采集运行 / 停止、风机过载故障；组态平面图展示设备状态，不同颜色区分运行、故障、离线；故障弹窗、声音报警，继电器干接点输出；
回路经济型：仅反馈回路故障，无法定位哪一台 FFU 损坏，故障需要人工现场排查。
✅ 数据记录存储
运行日志、操作记录、报警历史保存，支持 Excel 报表导出；权限分级账号管理。
✅ 第三方系统对接
标准 Modbus‑RTU/TCP，对接工厂 BMS、PLC 系统。
五、系统技术参数
- 通讯协议：Modbus‑RTU（RS485）、Modbus‑TCP 以太网
- 单回路挂载：32‑64 台 FFU，中继扩展可扩容
- 调速模式：三档 / 五档有级调压调速，非无级调速
- 供电：AC220V
- 工作温度：5‑45℃
- 适配设备：AC‑FFU、下拆 AC‑FFU、防爆 AC‑FFU
- 不兼容：EC‑FFU、BFU、EFU 直流机型
六、典型应用场景
- SMT 贴片、消费电子组装、普通万 / 十万级洁净厂房；
- 锂电池非防爆普通生产车间；
- 老旧厂房原有 AC‑FFU 改造升级集中管控；
- 中小型洁净棚、组培净化车间；
七、安装调试注意事项
- AC 调速驱动器安装做好散热，调压工作会产生发热，驱动器不要密闭装箱；
- RS485 屏蔽线缆和强电动力电缆分开敷设，屏蔽层单端接地；
- 每台 FFU 分配唯一通讯地址，不可重复；总线末端按需接入终端电阻；
- AC 调压模式低速档位电机发热增加，不要长期长时间低速运行，避免电机老化缩短寿命；
- 防爆工况，驱动器、网关布置在安全区，选用防爆 AC 驱动器；
- AC‑FFU 系统无法自动补偿过滤器阻力上升带来风量衰减，需要定期人工现场复测面风速，手动调整档位。
