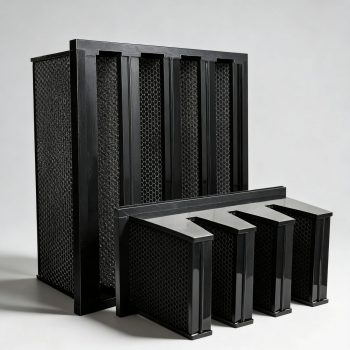

产品简介
W 型活性炭过滤器（W‑Bank）属于大风量气相化学过滤单元，参照 T/CAQI 化学过滤器团体标准，W 型由多组滤片组成 W 波浪排布结构，对比 V‑Bank，同等外框尺寸下滤片数量更多、吸附介质装填量更大、气体接触路径更长、吸附容量更高。主要用于 MAU 组合式空调箱、新风机组，去除 VOC、TVOC、酸性气体、碱性气体、臭氧、异味、AMC 分子污染物。
区分：V‑Bank 为单组 V 字形；W‑Bank 为双 V 组合形成 W 波浪结构，装填量更大，适合气体负荷偏高的新风系统，标准深度 292mm，可直接替换同规格箱式中效、V 型化学过滤器，无需改造机组框架。
结构与材质
- 外框：ABS 塑胶框（主流）、镀锌钢板、铝合金、304 不锈钢，带安装法兰，适配空调箱过滤器卡槽。
- 内部结构：W‑Bank 波浪式插片模组，多片蜂窝化学滤片交错组装形成 W 流道；独立插槽，滤片可单独抽出更换，外框可重复利用（可选可拆模组款）。
- 过滤介质（按需选配）
- 颗粒活性炭 / 蜂窝炭板：物理吸附 VOC、苯系物、总挥发性有机物、异味；
- 碱性浸渍氧化铝：去除 H₂S、SO₂、HF 等酸性腐蚀气体；
- 酸性浸渍介质：去除氨气、胺类、NMP 碱性气态污染物；
- 高锰酸钾氧化铝：去除臭氧、氮氧化物；
- 混合床复合介质：同时处理酸、碱、有机混合污染。
- 护网：双面耐腐蚀金属 / 塑料护网，防止炭粒脱落泄漏，避免二次污染。
- 密封系统：EVA/EPDM 耐老化密封垫片，整机压紧密封，减少气体旁路漏风。
⚠️重要提示：W 型活性炭过滤器不可水洗、不可烘烤再生；吸附饱和整体更换，模组款可单换滤片。
产品特点
- ✅ W 波浪扩容结构：同等 292 深度外框，相比 V‑Bank，介质装填量提升 30‑50%，吸附容量更大，使用寿命更长，适合中高气相负荷工况。
- ✅ 大风量低阻：流道分布均匀，风阻上升平缓，适配空调机组 24h 连续运行，风机能耗可控。
- ✅ 两种结构可选：一体式整机（直接整台更换）；模块化插片式，仅更换内部炭滤片，外框重复使用，降低长期耗材成本。
- ✅ 通用性强：592/610 标准尺寸，直接替换 V‑Bank 箱式化学过滤器、箱式中效过滤器。
- ✅ 洁净版本低发尘低释气，可用于半导体、锂电、GMP 车间 AMC 分子污染控制。
局限：整机厚度 292mm，需要空调箱预留足够安装深度，狭小空间不适用。

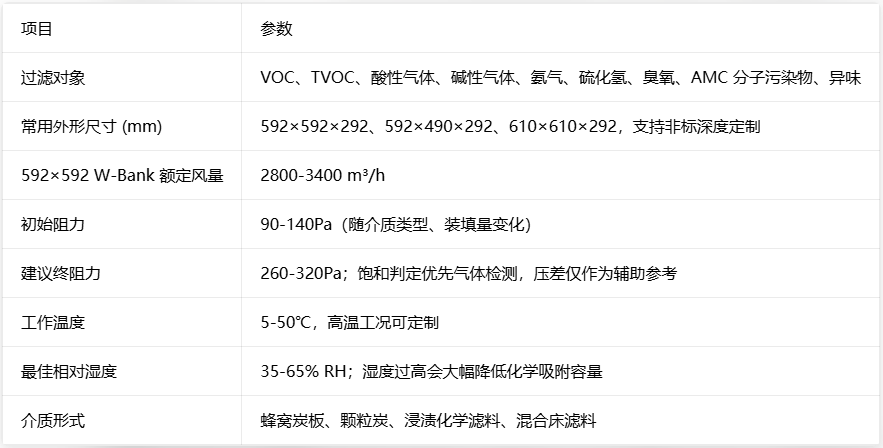

技术参数
更换周期参考：低 AMC 负荷 8‑14 个月；中高气体负荷 3‑7 个月，以现场气体检测结果为准。
应用场景
- 半导体、面板 MAU 新风机组，控制 AMC 四类分子污染物，相比 V‑Bank 更适合外界空气污染物浓度偏高地区。
- 新能源锂电厂房新风系统，吸附电解液挥发有机物、碱性胺类气体。
- 生物医药 GMP 车间（EU GMP Annex1），新风端气相净化，去除溶剂挥发、酸碱气体。
- 理化实验室、动物房大型新风空调箱，处理氨气、酸碱挥发废气。
- 档案馆、博物馆、大型商用建筑组合空调，去除户外酸性尾气、异味。
❗不适用：FFU 吊顶内部（太厚）；狭小风道优先选用板式化学过滤器。
安装与维护说明
- 标准过滤层级：G4 初效 → F7‑F8 中效 → W 型活性炭过滤器 → HEPA 高效；粉尘必须前置拦截，粉尘会堵塞吸附介质，大幅缩短寿命。
- 气流方向：W 波浪开口朝向迎风面；垫片完整，检修门压紧到位，严防气体旁路漏气。
- 配置压差表监测阻力；压差不能作为饱和唯一判断依据，需要配合现场气体检测，气体检出超标立即更换。
- 一体式整机直接整体更换；模块化插片款停机后抽出内部滤片替换，外框保留复用。
- 严禁水洗、烘烤、暴晒再生，吸附已经化学反应的介质无法复原。
- 吸附有毒有害污染物的过滤器按当地危险固废规范处置，不可当作普通垃圾丢弃。
- 未上机产品必须密封包装存放，避免提前接触空气造成介质提前吸附失效。
