产品概述

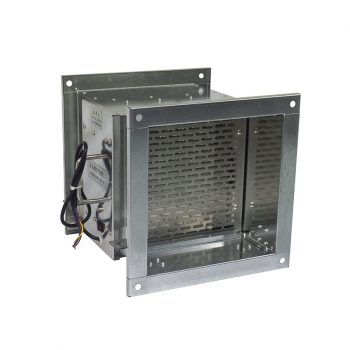

管道式静电过滤器为中央空调、新风系统风管段内置式净化设备，法兰对接直接串接在送风 / 回风风管内部，采用两段式高压静电电离‑集尘技术，对风管内流动空气实现除尘、气溶胶拦截、微生物抑制；整机超低风阻，几乎不改变原有系统风量、风压，集尘模块可水洗再生，无常规滤材耗材损耗，适用于医院新建与暖通改造项目。

工作原理

气流首先经过金属初效滤网拦截毛发、絮状大颗粒物；进入电离区，空气中粉尘、气溶胶微粒被高压电场荷电；带电颗粒物进入集尘区，在电场力作用下被吸附捕获；高压电场同时破坏微生物结构，实现抑菌效果；净化后空气继续沿风管输送；模块积尘后可取出水洗晾干，重复使用。

材质工艺

• 设备外壳：镀锌钢板箱体，法兰接口；医疗高湿腐蚀环境可选 SUS304 不锈钢箱体，法兰一体焊接。
• 初效保护网：铝制金属网，可拆洗，保护静电核心模块。
• 静电净化单元：金属极板 / IFD 电介质蜂窝模块；模块化抽拉抽屉式结构，无需拆卸整机即可抽出模块维护。
• 高压电源电控：内置高压电源单元；配置检修安全开关，打开检修门自动断电；运行指示灯、故障报警提示；可选 BMS 楼宇自控信号输出接口。
• 连接方式：标准矩形风管法兰对接，适配标准风管尺寸，非标风管可配变径接管。

核心产品特点

✅ 超低运行阻力：初始阻力≤30Pa，积尘后阻力上升平缓，不影响空调系统风量与房间压差，不会增加风机负荷。

✅ 模块可水洗重复使用：集尘单元清水冲洗晾干即可复用，无需频繁更换滤网，大幅降低后期运维成本。

✅ 除尘抑菌一体化：高效拦截 PM2.5、气溶胶、霉菌孢子，同时抑制风管内微生物滋生，保护风管内壁，减少风管积灰。

✅ 风管串接安装：直接串接送风 / 回风风管，不占用室内空间，新建、改造项目均可适配，无需改动空调主机。

✅ 多重安全防护：检修门断电保护，整机绝缘处理；新一代电极结构，臭氧释放控制在安全限值以内，适配医疗环境使用。

✅ 灵活组合：单模块或多模块拼装，风量覆盖广；支持非标箱体尺寸、法兰规格定制。

常规技术参数（支持非标定制）

• 处理风量：1000‑20000m³/h，多模块可拼装扩容
• 工作电源：AC220V 50Hz
• 整机功耗：8‑60W，低能耗运行
• 初始阻力：≤30Pa
• 接口形式：矩形法兰对接
• 工作环境温度：5‑45℃
• 可选配置：故障信号输出、楼宇 BMS 接口、活性炭复合段、304 不锈钢箱体

适用场景

医院病房、ICU、门诊诊室、隔离病房、检验科、病理实验室、医美机构；中央空调主风管、新风风管、回风风管改造；科研实验室、商业楼宇通风系统。

产品优势

1. 风管集中式净化，对整段风管气流处理，保护空调机组及风管内壁，减少风管积尘污染。
2. 风阻极低，不会破坏洁净房间原有压差平衡，适配医院暖通系统。
3. 抽屉抽拉式模块，现场拆装维护简单，不用拆卸风管。
4. 水洗再生，没有频繁更换过滤器的耗材成本。
5. 规格齐全，从小支管到大系统主风管均可匹配，支持非标法兰尺寸。

使用注意

1. 维护检修必须断电；模块水洗后必须完全晾干再装回，严禁湿态通电。
2. 仅作为风管辅助净化，不可替代系统主过滤段，前端建议配置初效保护滤网。
3. 定期检查电源状态，观察故障指示灯，及时清洗集尘模块。
4. 安装时保证气流方向与设备标识方向一致，避免装反。
