产品简介
层流送风天花是洁净手术室核心局部净化设备，执行GB 50333‑2013《医院洁净手术部建筑技术规范》。采用阻漏层垂直单向流技术，通过天花大面积均匀向下送出洁净空气，在手术台上方形成一层洁净空气屏障，将手术产生的微粒、微生物压向两侧回风口排出，实现 Ⅰ 级（百级）、Ⅱ 级（千级）、Ⅲ 级（万级）局部洁净保护，只保障手术关键区域高洁净，不追求全室单向流。
区分：不同于普通高效送风口；层流送风天花具备大静压箱、多重均流补偿、阻漏密封结构，可覆盖整个手术台区域，是手术室专项设备，不可用普通送风口替代。 主流型式：阻漏式层流送风天花，分为液槽密封、压紧密封两种；支持过滤器吊顶上方技术夹层更换，避免进入手术室内部拆装造成二次污染。

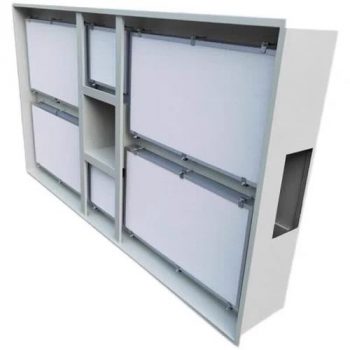

结构与材质
- 静压箱体：电解钢板喷塑 / 304 不锈钢；箱体高度 400‑600mm；提供足够静压，保障出风均匀；箱体气密性优良，杜绝旁路漏风。
- 高效过滤器模块：H13 / H14 级高效过滤器；液槽密封型为医院主流；Ⅰ 级手术室配置 H14；Ⅱ、Ⅲ 级配置 H13‑H14；过滤器可从技术夹层上方更换，不进入手术室内操作。
- 阻漏均流系统：微孔铝合金均流散流板、阻尼均流层、边界气流补偿装置；解决天花边缘风速衰减，整面风速均匀度偏差≤±20%。
- 密封结构：双层气密条 / 液槽果冻胶密封；箱体与手术室吊顶之间全周密封，杜绝缝隙漏风；
- 可选集成配置：环岛 LED 手术无影辅助灯带、压差监测接口、PAO 检漏发尘口、吊装调节组件。
产品特点
- ✅ 阻漏密封设计：液槽密封性能优异，有效消除边框漏风隐患，满足医院评审 PAO 完整性检漏要求。
- ✅ 出风均匀稳定：内置静压腔 + 多层均流补偿，整面送风风速均匀，抑制涡流，保障手术区单向流效果，降低术后感染风险。
- ✅ 维护人性化：高效过滤器在技术夹层上方更换，无需破坏手术室装修，减少院感风险。
- ✅ 工厂模块化预制，适配模块化快装手术室吊顶，现场吊装即可，减少现场钣金、焊接作业。
- ✅ 功能可集成：可集成洁净照明、压差监测、PAO 检测接口，便于验收与年度巡检。
局限：对上游 AHU 空调系统风量、风压匹配要求高；必须配套手术室两侧下回风系统；严禁与普通顶回共用。

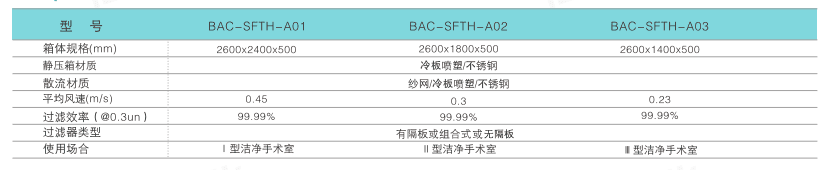

产品参数

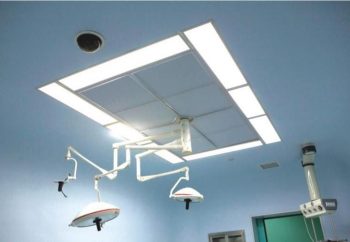

应用场景
- Ⅰ 级特别洁净手术室：器官移植、心脏外科、神经外科、关节置换手术。
- Ⅱ 级标准洁净手术室：骨科、普外科、胸外科。
- Ⅲ 级一般洁净手术室：妇产科、泌尿外科等。
- 杂交手术室、眼科手术室、整形医美高级洁净手术室。
- 可用于骨髓移植百级洁净病房局部送风。
❗注意：层流天花仅为末端送风装置，必须匹配 AHU 净化空调机组，过滤层级：G4 初效 → F7‑F8 中效 → 层流天花 H13/H14 高效；采用手术室两侧下回风，不可顶部回风。
安装、调试与维护要点
- 吊装定位：层流天花中心必须对准手术台中心；吊装做水平校正，散流板水平，避免气流偏斜。
- 密封安装：液槽密封过滤器刀口完全浸入果冻胶；箱体与吊顶接缝全部密封处理，杜绝漏风。
- 检测验收
- PAO 检漏：上游发尘，扫描过滤器滤料、边框、液槽密封位置；透过率≤0.01% 为合格；
- 送风面 25 点风速测试，计算风速均匀度；
- 气流流型、悬浮粒子、沉降菌、温湿度、室内压差检测，严格执行 GB50333。
- 运行维护
- 配置压差表监测高效过滤器阻力；达到终阻力及时更换；
- 高效过滤器更换优先在技术夹层操作；更换完成必须重新做 PAO 检漏；
- 散流板可拆下擦拭消毒，禁止硬物撞击微孔板面。
选型提示
- 做关节移植、心脑外科等 Ⅰ 级手术，选用Ⅰ 型 2600×2400 阻漏式层流天花，配置 H14 液槽高效过滤器。
- 普通骨科、普外选用 Ⅱ 型；妇产科等选用 Ⅲ 型。
- 有技术夹层，优先选用上方更换过滤器结构；无夹层，选用室内下压式（医院尽量避免）。
- 新建模块化手术室，优先选择工厂预制整套层流天花模块，与吊顶模块匹配。
