一、产品概述

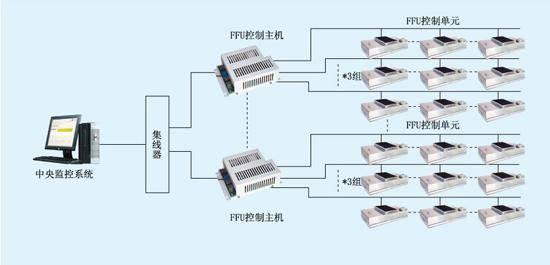

EC‑FFU 智能群控系统采用分布式集散控制架构，由上位监控软件、网关控制器、现场总线、EC‑FFU 内置驱动板共同组成。每台 EC‑FFU 分配唯一通讯地址，通过 RS485 屏蔽总线组网；既可以电脑上位机集中管控，也可触摸屏本地独立运行；即便中控电脑关机，现场网关仍可维持整套 FFU 正常运行，不影响洁净车间生产工况。

系统支持单台、分区、全车间三级控制；可接入压差传感器、粒子计数器实现闭环定风量控制；适配普通 EC‑FFU、下拆式 FFU、液槽密封 FFU、防爆 FFU、BFU、EFU 超薄机组，广泛用于制药无菌车间、锂电新能源、半导体、医疗器械大型洁净厂房。

二、工作原理

每台 EC‑FFU 内置 EC 驱动板，采集风机转速、运行电流、电机温度、过滤器压差、故障代码；数据经由RS485‑Modbus‑RTU 总线上传至区域网关，网关完成协议转换（RS485 转 TCP/IP 以太网）上传至上位监控主机；操作人员在上位机下发启停、转速指令，经由网关下发到对应 FFU 执行，实现双向通讯控制。

可选闭环控制模式：采集洁净室压差、风速、粒子浓度信号，系统自动动态调节 FFU 转速；过滤器积灰阻力升高时，自动补偿转速，维持恒定面风速，保障洁净等级长期稳定。

三、系统硬件组成

1. EC‑FFU 内置驱动板（从站）EC 风机自带通讯驱动，支持 0‑100% 无级调速，采集电机转速、电流、温度、压差信号；具备过载、过热保护；每台 FFU 设置唯一设备地址。兼容 EC‑BFU、EC‑EFU、防爆 EC‑FFU。
2. 区域网关控制器（主站）工业级网关，RS485 转 TCP/IP；单路 RS485 总线最多挂载 32‑64 台 FFU，增加中继器可扩展；具备掉电记忆功能，电脑关机后网关独立维持 FFU 运行参数；支持 Modbus‑RTU 标准协议，可对接第三方 PLC、SCADA、DCS 系统。
3. 人机交互单元

• 工业触摸屏：现场本地操作，分区 / 单台启停调速、故障查看；
• 中控工控电脑：运行群控组态软件，全厂可视化监控。

4. 通讯线缆推荐RVSP 4×0.5mm² 双绞屏蔽线缆；屏蔽层单端接地，减少工业现场电磁干扰；严禁与强电电缆同管敷设。
5. 扩展采集模块（选配）压差变送模块、风速变送器、粒子信号接口、声光报警装置。

四、软件核心功能

✅ 分级控制模式：单台 / 分区 / 全局

• 单台控制：对任意一台 FFU 独立启停、调速、参数设置；
• 分区控制：按生产工艺区域分组（灌装区、混料区、封装区），分区一键启停、分区调速；
• 全局广播：全部 FFU 统一启停、统一调速。

✅ 0‑100% 无级远程调速，多模式策略

支持生产模式、值班待机模式、夜间节能模式；可设置定时计划表，按时间段自动切换转速，非生产时段降低转速，实现显著节电；可设置风速上下限保护，防止误操作导致洁净度不达标。

✅ 实时状态采集监控

实时采集：运行 / 停止状态、风机转速、电机工作电流、电机温度、过滤器压差；可视化平面组态，在洁净室 CAD 平面图上直观显示每台 FFU 工作状态，不同颜色区分运行、故障、离线状态。

✅ 分级故障报警管理

报警类型：风机过载、电机超温、通讯离线掉线、过滤器压差过高堵塞报警；支持弹窗报警、声音报警、继电器干接点输出，可对接工厂 BMS 楼宇系统；故障记录保存，可回溯查询。

✅ 数据记录与 GMP 审计追踪

自动存储运行日志、操作记录、报警历史，记录操作人员、操作时间、修改参数，不可随意删除，满足 GMP 审计追踪要求；支持报表导出打印（Excel），用于验证归档。

✅ 定风量闭环控制（选配）

随过滤器阻力增大，系统自动提升风机转速补偿风量，长期维持洁净室设定面风速 0.35‑0.45m/s，避免洁净等级衰减。

✅ 第三方系统对接

标准 Modbus‑RTU/TCP 协议，可对接 BMS、PLC、SCADA，实现洁净厂房系统一体化联动。

✅ 权限分级管理

管理员、操作员多级账号密码，不同账号具备不同操作权限，防止非授权人员修改参数。

五、系统技术参数
