一、产品概述
下拆式 FFU（下更换 FFU），全称下拆式风机过滤单元（Fan Filter Unit），分为AC 交流款、EC 直流无刷款，是针对传统 FFU 维护痛点升级的洁净室末端层流净化设备。
传统 FFU 更换高效过滤器需要整体吊起、拆除吊顶龙骨；下拆式 FFU 最大特点：主机箱体固定在吊顶龙骨上无需拆卸，操作人员直接在洁净室内从底部拆装更换高效过滤器，单人即可完成作业。
主流配套液槽密封结构，自带 PAO 检测接口，满足新版 GMP、EU GMP Annex1、ISO14644 洁净室规范；广泛用于制药无菌车间、医疗器械、半导体、锂电高等级无尘厂房。
常规标准尺寸：575×575mm、575×1175mm、1175×1175mm，支持非标定制。
二、工作原理
风机从箱体上部吸入室内回风，气流经过 G4 初效过滤器粗过滤，进入静压腔稳压整流，垂直通过 H13/H14 高效过滤器去除 0.3μm 尘埃粒子、微生物；洁净气流经由底部散流板向下送出，持续形成单向层流，维持区域洁净等级。
设备核心创新结构：风机箱体与高效过滤器相互独立锁紧结构；过滤器悬挂安装于箱体底部，松开底部锁紧卡扣 / 螺栓，直接向下抽出滤网，箱体全程保持原位、无需挪动吊装。

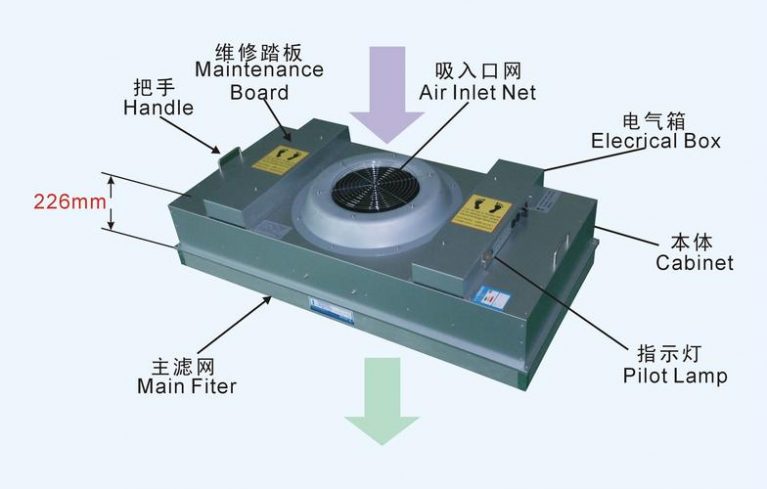

三、整机结构组成
- 主机箱体镀铝锌钢板一体成型（标配）；可选冷轧钢板喷塑、SUS304 不锈钢；内置减震降噪风道。
- 驱动风机可选 AC 交流三速风机 / EC 直流无刷变频风机；过载、过热保护。
- 初效过滤器（G4）保护高效滤网，可清洗，阻挡毛发、粗大粉尘。

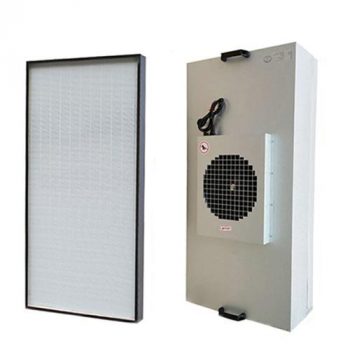

- 下拆式高效过滤器总成H13/H14 HEPA、ULPA 超高效过滤器可选；标配液槽密封 / 硅胶密封；带外翻边安装框，底部锁紧机构。
- 锁紧密封机构底部快拆卡扣 / 紧固螺栓，拆装便捷；EPDM 密封胶条，防止漏风。
- 均流散流板可拆卸，保证出风口风速均匀。
- 检测接口（GMP 款标配）预留 PAO 发尘口、取样检测口，方便过滤器检漏验证。
- 控制系统交流款：三档调速；EC 直流款：0~100% 无级调速、RS485 Modbus 群控接口；可选压差监测、故障报警。
四、核心产品优势
✅ 维护极简，无需拆除吊顶
主机永久固定在 T 型龙骨上，不用登高拆卸整机；洁净室内底部直接更换过滤器，单人操作，大幅缩短停机时间。
✅ 降低二次污染风险
过滤器更换全程在洁净区内操作，无需进入吊顶夹层，避免夹层积尘掉落污染洁净车间，符合 GMP 验证要求。
✅ 多种密封方案可选

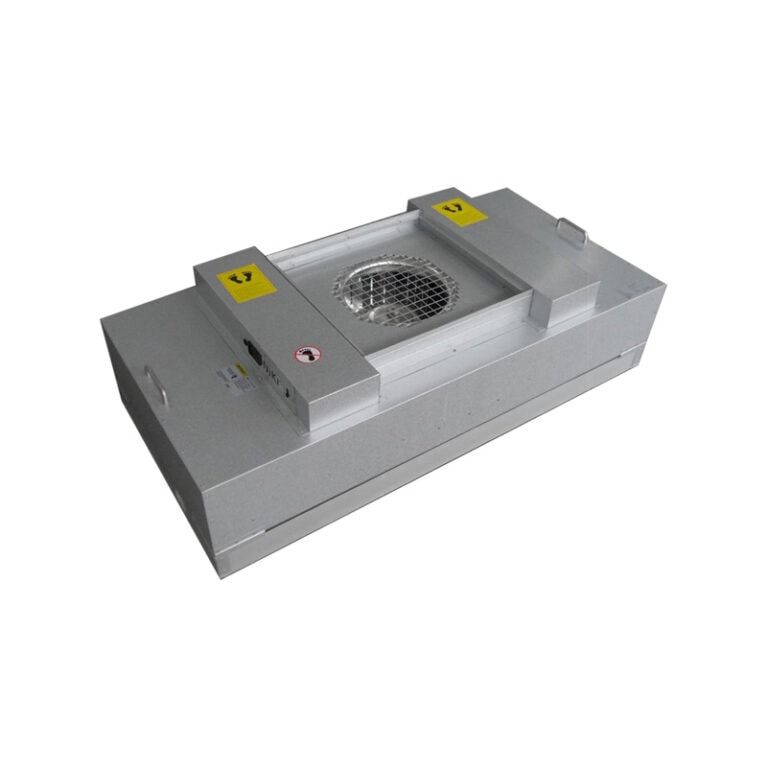

高端项目优选液槽密封结构，密封性能优异，漏风率极低，支持在线 PAO 检漏。
✅ 两种动力方案可选

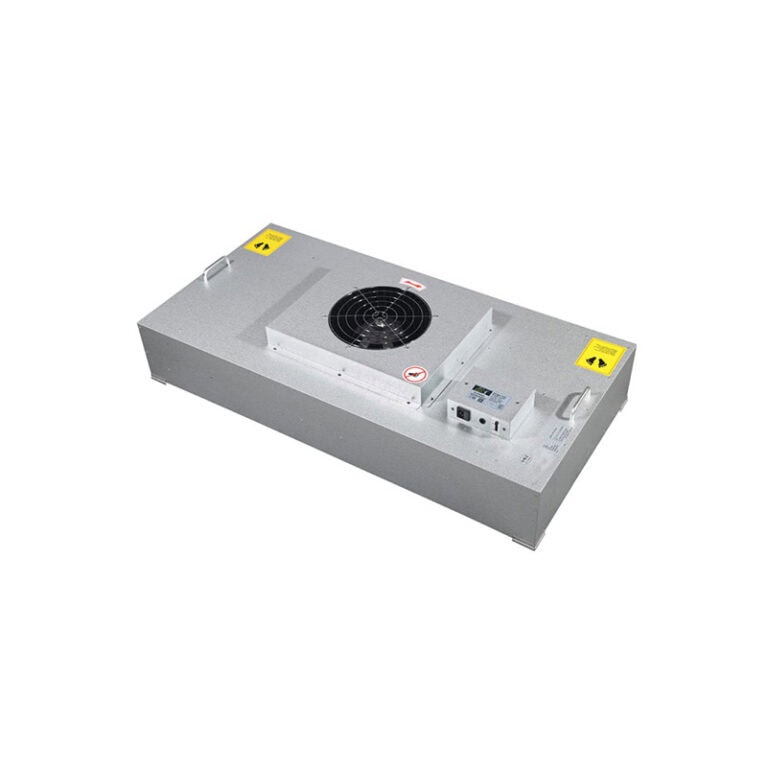

交流款性价比高；EC 直流款节能、支持集中群控、风量自适应补偿。
✅ 模块化吊顶适配
兼容通用 T 型龙骨吊顶，新旧洁净车间改造均可直接替换传统 FFU。
✅ 减少施工风险
避免频繁吊装、移动重型 FFU 箱体，降低吊顶变形、管线破损安全隐患。
五、常规技术参数
- 供电：AC220V/50Hz 单相
- 风机选型：AC 交流电机 / EC 直流无刷电机
- 过滤配置：G4 初效 + H13/H14 HEPA / ULPA 过滤器
- 标准面风速：0.35~0.45m/s
- 噪音：50~56dB (A)
- 标准规格风量参考575×575：800～1050 m³/h575×1175：1700～2100 m³/h1175×1175：2300～2900 m³/h
- 安装方式：T 龙骨吊顶嵌入式安装
- 使用环境：5℃～45℃，相对湿度≤85%（无凝露）
六、典型应用场景
- 制药 GMP 无菌制剂车间、灌装百级层流区域；
- 医疗器械、化妆品高标准洁净生产厂房；
- 半导体、锂电池、光电面板 ISO5~8 级无尘车间；
- 称量室、无菌检测室、局部百级层流工作站；
- 大面积洁净棚、流水线层流净化区域；
- 老旧洁净厂房升级改造项目。
七、安装与运维注意事项
- 吊顶龙骨承重必须满足设备载荷，安装保证箱体水平，密封面压紧；
- 定期清洗 G4 初效过滤器，持续监测高效过滤器压差，达到终阻力及时更换；
- 更换过滤器时轻拿轻放，避免滤纸磕碰破损；拆装完成后及时做 PAO 检漏；
- EC 机型群控布线建议采用屏蔽双绞线，降低信号干扰；

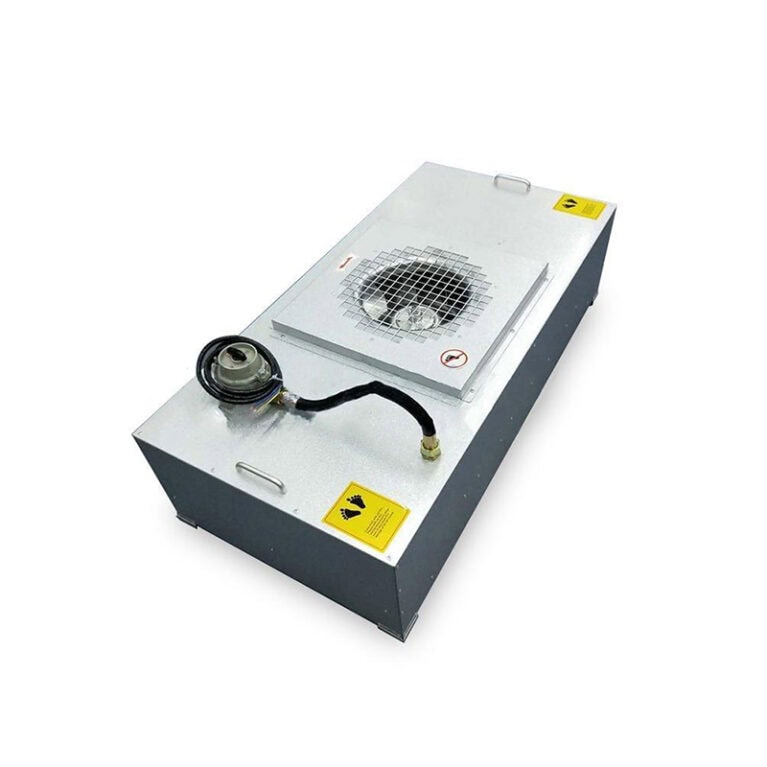

- 高湿、腐蚀工况选用 304 不锈钢整机；易燃易爆场景可定制防爆机型。
