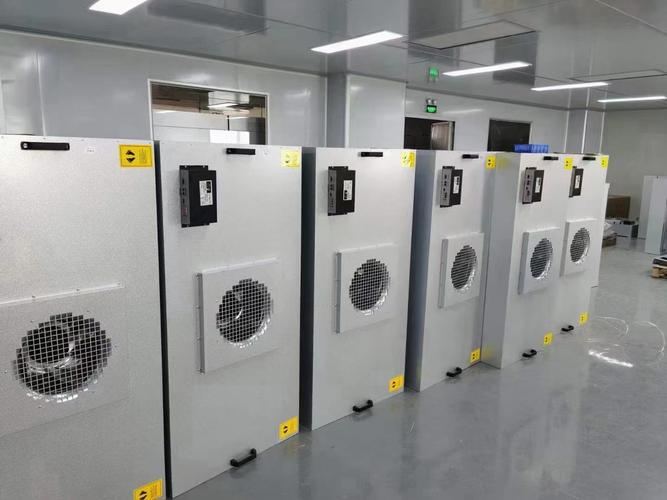

一、产品概述

EC 直流 FFU 风机过滤机组（Fan Filter Unit），采用电子换向直流无刷 EC 永磁电机，是新一代洁净室末端模块化层流净化设备。整机集成风机、静压箱体、G4 初效过滤器、HEPA/ULPA 高效过滤器，独立形成空气内循环净化单元。空气经过两级过滤后垂直向下输出均匀洁净气流，构建单向流洁净环境。

遵循 ISO14644-1 洁净室标准、T/CRAAS 435-2020 FFU 测试规范、EN1822 过滤器标准，满足 GMP、EU GMP Annex1、半导体厂房严苛洁净管控要求。

主流规格：575×575mm、575×1175mm、1175×1175mm，支持非标尺寸、超薄机身定制。

二、工作原理

外接市电输入，内置驱动模块将交流电转化为直流电驱动 EC 永磁离心风机；风机从上部吸入室内空气，气流先经过G4 初效过滤器截留粗粉尘，保护后端高效滤网；气流进入稳压腔均衡压力，平稳通过H13/H14/ULPA 高效过滤器，有效去除 0.3μm 尘埃粒子、微生物；洁净空气经由底部均流散流板垂直均匀送出，持续稀释、清除区域污染物，维持稳定洁净等级。

EC 电机支持无级变频调节，可根据过滤器阻力变化自动补偿转速，长期稳定维持设定面风速。

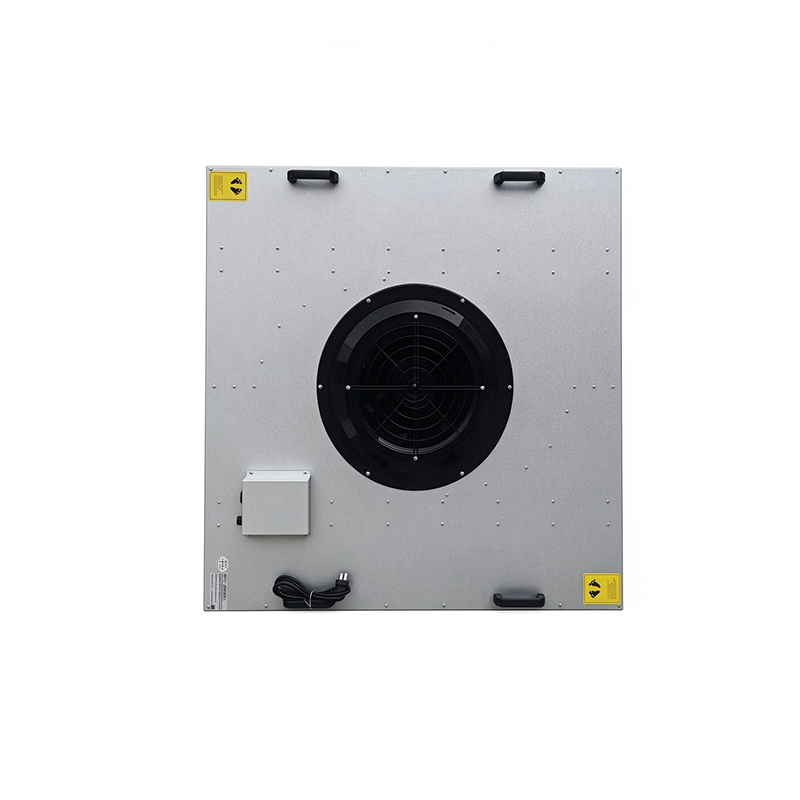

三、整机标准结构组成

1. 箱体外壳标准：镀铝锌钢板一体折弯；可选冷轧钢板喷塑、SUS304 不锈钢；内部优化导流风道，降低气流噪音，气密性优良。
2. EC 直流无刷永磁离心风机内置智能驱动模块，过热、过载保护；支持 0~100% 无级调速，长寿命、低振动、发热量小。
3. G4 板式初效过滤器阻挡毛发、大颗粒粉尘，延长高效过滤器使用寿命，可清洗重复使用。
4. 高效过滤器 HEPA/ULPAH13（≥99.97%@0.3μm）、H14（≥99.995%@0.3μm）、U15 超高效可选；无隔板 / 有隔板结构；EPDM 整圈密封，高端项目可选液槽密封，降低漏风率。
5. 均流散流板优化气流分布，保证出风口风速均匀，避免局部涡流。
6. 智能控制系统本地控制面板；支持 0-10V、PWM、Modbus-RTU RS485 通讯；可接入上位机实现群控；选配压差监测、故障报警。
7. 吊装把手、密封压框，适配洁净室龙骨吊顶系统；支持室内侧更换过滤器。

四、核心产品优势

✅ 高能效节能：电机运行效率 82%~90%；同等风量相比交流 AC FFU 节电 30%~50%；电机发热量大幅降低，减轻洁净室中央空调冷负荷；适合 24 小时连续运行。

✅ 无级精准调速：0~100% 连续调速，区别于交流 FFU 三档有级调速；可根据生产工况动态调节风速，实现分时段节能运行。

✅ 智能集群管控：自带标准 485 通讯接口，支持上百台设备电脑集中群控，分区启停、远程监控、故障预警，适配智慧洁净工厂。

✅ 运行低噪低振动：同等工况比 AC 机型噪音低 3~5dB (A)，振动更小，适合精密制造、实验室环境。

✅ 定风量自适应（选配）：随着高效过滤器积灰、阻力上升，风机自动提升转速补偿风量，长期稳定维持层流风速。

✅ 使用寿命更长：永磁无刷结构无碳刷磨损，平均无故障运行时间可达 50000 小时以上。

✅ 维护便捷：过滤器室内侧更换，无需进入吊顶；模块化拼装，检修简单。

五、产品参数

六、典型应用场景

1. 半导体、晶圆、锂电池、光电面板 ISO5~8 级大型无尘厂房；
2. 制药 GMP 无菌车间、无菌灌装百级层流区域；
3. 医疗器械、化妆品高标准洁净生产车间；
4. 精密光学、实验室、微量称量室、无菌检测室；
5. 大面积洁净棚、流水线局部层流工作站；
6. GIS 防尘棚、风淋屏、FFU 自净式洁净衣柜配套净化单元。

七、安装与运维注意事项
