一、产品概述

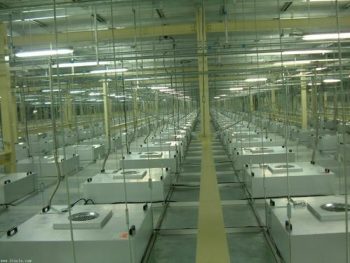

FFU 龙骨为洁净室专用铝合金模块化 T 型网格吊顶骨架，采用 6063‑T5 铝合金挤压成型，搭配高压压铸合金十字、T 型、L 型转角接头，通过 M8/M10 吊杆悬吊于建筑屋面钢梁或混凝土楼板，形成标准模数网格框位，直接安放 FFU、BFU、FFU 盲板、洁净平板灯。

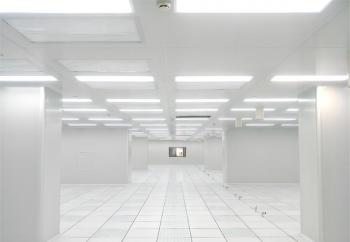

分为不上人型、上人检修型（可进入吊顶上方维护）两大系列；标准模数 575×575、575×1175、1175×1175mm，和 FFU、盲板模数完全匹配；整套系统带连续 EPDM 密封胶条，实现网格接缝气密密封，防止静压夹层含尘空气渗漏，广泛用于制药 GMP、锂电、半导体、医疗器械洁净厂房吊顶工程。

二、工作原理

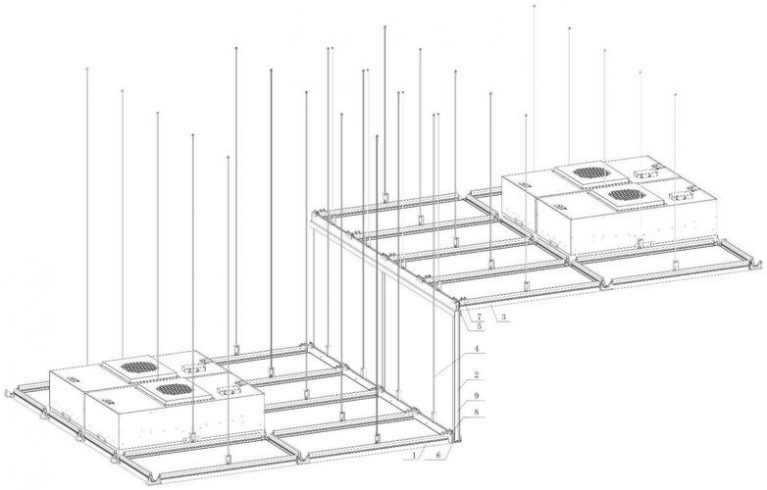

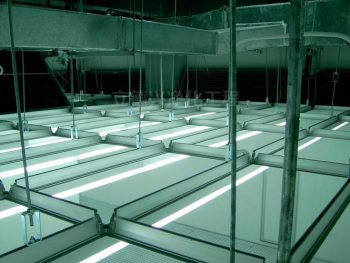

吊杆将整套 T‑Grid 龙骨网格悬吊固定，通过水平调节螺母校正吊顶整体平面度；FFU、盲板直接搁置于 T 型龙骨下翼缘；龙骨拼接接头内置 EPDM 发泡密封胶条，网格边框与设备 / 盲板之间形成连续气密密封，分隔吊顶静压夹层与洁净室内，杜绝缝隙漏风，保障房间压差、气流组织稳定；后期改造可直接拆装 FFU 与盲板，无需切割、改动龙骨骨架，方便产能扩充变更。

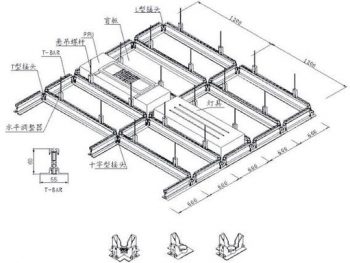

三、整套系统结构组成

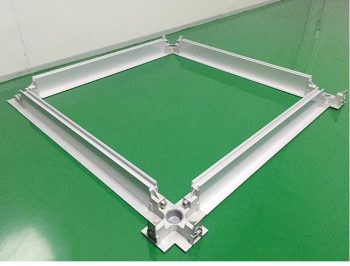

1. T 型龙骨型材（主 / 副龙骨）材质 6063‑T5 铝合金；截面分轻型（不上人）、加厚荷重型（上人检修）；表面阳极氧化处理（膜厚≥10μm），耐腐蚀、不易积尘，适配 VHP 过氧化氢熏蒸环境。
2. 压铸连接接头十字接头、T 型接头、L 型 90° 转角接头，锌铝合金高压压铸成型；接头自带密封槽，安装内置 EPDM 密封胶条，保证拼接位置气密性，是整套吊顶气密关键部件。
3. 悬吊组件M8/M10 全螺纹吊杆、吊挂件、水平调节卡扣；可三维微调吊顶高度与平面度；上人型加密吊点间距，满足检修荷载。
4. 密封配件EPDM 发泡密封胶条，耐消杀、抗老化；用于龙骨接头、网格边框密封，抵抗正负压差。
5. 配套辅件盲板压片锁件、灯具转接件、接地连接片、检修口转接框。

四、核心产品优势

✅ 模块化标准模数，拆装改造便捷

网格与 FFU、BFU、FFU 盲板模数统一，后期扩产直接取下盲板加装 FFU，不破坏吊顶骨架，降低改造施工成本。

✅ 优异气密性能，满足 GMP 审计核查

接头带密封槽 + EPDM 连续密封胶条，有效阻断吊顶夹层漏风，避免压差失控、粒子超标，适配正压、负压洁净房间工况。

✅ 分等级承载选型，上人 / 不上人可选

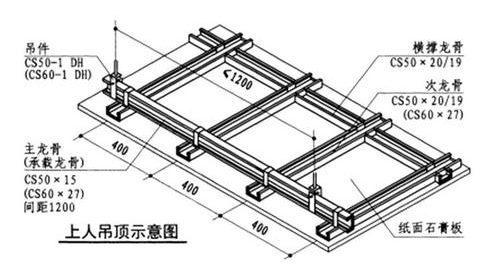

不上人型满足普通 FFU 荷载；上人荷重型加厚截面、加密吊点，允许维护人员进入吊顶上方检修管线、设备，保障结构安全。

✅ 高精度调平，降低 FFU 运行振动

吊杆可多维水平调节，吊顶整体平面度≤2mm/m，FFU 放置受力均匀，减少风机运行共振、噪音。

✅ 洁净适配，耐 VHP 熏蒸消杀

铝合金阳极氧化表面光滑无积尘死角，耐酒精、过氧化氢反复熏蒸，无析出污染风险。

✅ 工厂定尺裁切，现场仅装配

型材工厂按图纸定尺下料，现场只做组装，减少现场切割粉尘，降低洁净车间施工污染。

✅ 兼容多类末端设备

支持 FFU、BFU、EFU、FFU 盲板、洁净 LED 平板灯、消防喷淋开孔转接。

五、常规技术参数
