一、产品概述

GIS 防尘棚又称GIS 无尘装配棚、GIS 洁净防尘室，专门用于变电站GIS/HGIS/GIL 气体绝缘组合电器现场对接、装配、检修。



GIS 设备内部绝缘腔体对粉尘、湿气极度敏感，微小颗粒物极易造成内部放电、SF₆绝缘故障。GIS 防尘棚在户外施工现场搭建密闭洁净空间，持续维持微正压、恒温低湿、规定洁净等级，满足《Q/GDW 12331-2023》GIS 无尘化安装规范，适用于 110kV/220kV/500kV/1000kV 各类电压等级变电站新建、改扩建、停电检修工程。

二、工作原理

整套系统依靠正压净化送风原理：

新风经过初效 + 中效 + 高效多级过滤持续送入棚体内部，使棚内维持≥10Pa 微正压，阻挡外界风沙、扬尘、湿气向内渗入；

棚内配置温湿度、尘埃粒子在线监测系统，实时管控环境参数；人员进出配套简易更衣区 / 风淋室，降低人员带入粉尘；

严格控制温湿度、洁净度，创造符合标准的 GIS 法兰对接、吸附剂更换、内部检修无尘作业环境。

三、主流产品分类（选型区分）

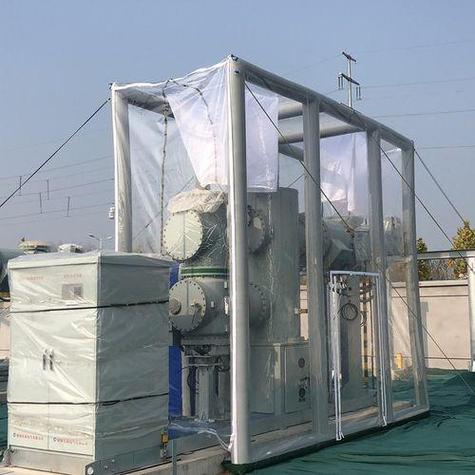

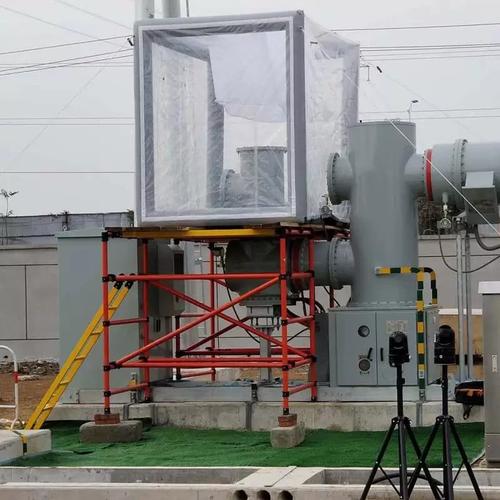

1. 铝合金框架拼装式 GIS 防尘棚（工程主流款）

• 骨架：工业铝型材 / 镀锌钢结构模块化框架，可拆卸重复利用
• 围护：透明 PVC 软膜 / 透明阳光板，可视性强，方便外部吊装观察
• 移动方案：底部万向脚轮 / 轨道移动式，可沿 GIS 间隔纵向移动施工
• 优势：结构稳固、密封性好、抗风能力强，可反复多次项目周转使用
• 适用：长期变电站工程、特高压项目、多间隔连续安装

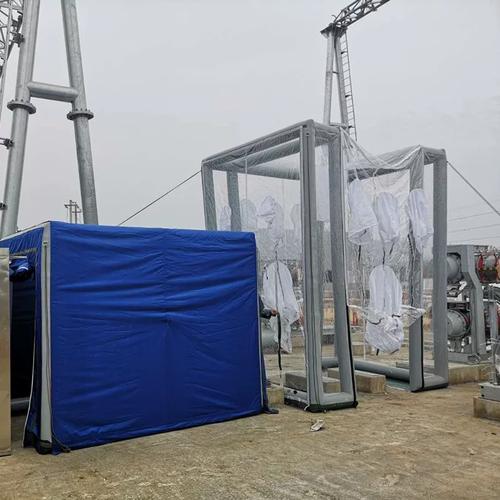

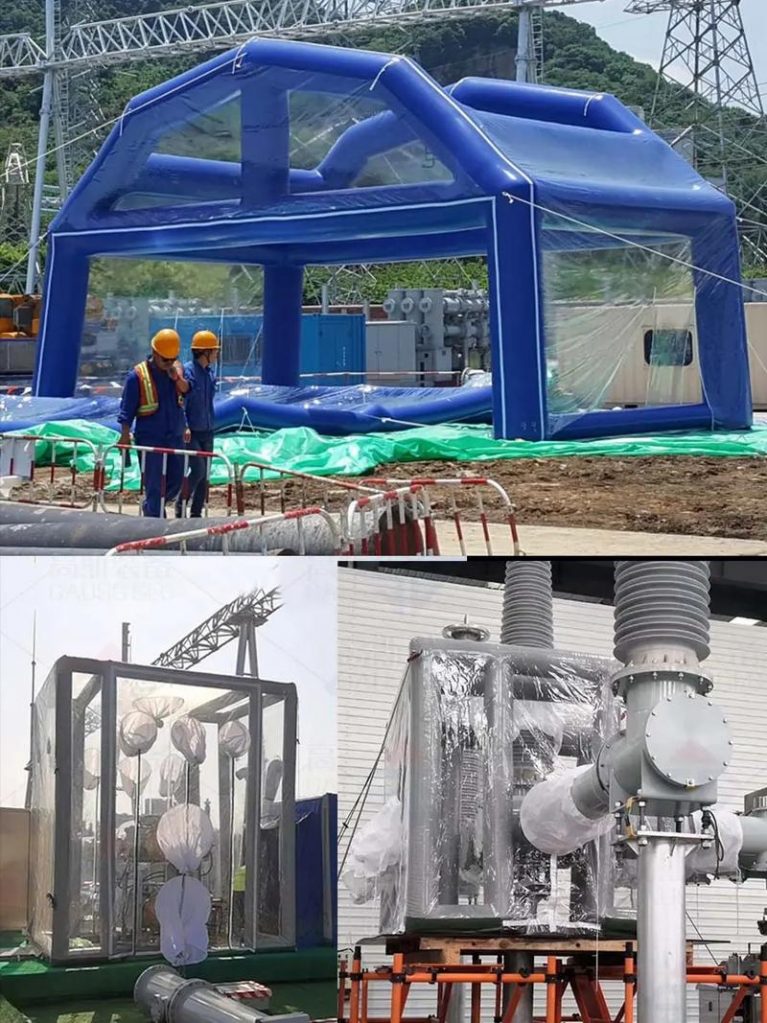

2. 充气式 GIS 防尘棚（短期检修、狭小空间首选）

• 结构：PVC 充气气柱骨架，快速充气成型，无需复杂拼装
• 材质：阻燃夹网 PVC + 透明 TPU 膜，轻量化，收纳体积小
• 优势：搭建 2～4 小时完工，运输方便，适合临时停电检修、高空狭小作业位置
• 短板：抗风性能弱于框架款，不适合长期露天持续作业

3. 轨道大型移动式 GIS 无尘车间（特高压大容量方案）

长跨度轨道整体移动棚，内部可集成行车，覆盖整串 GIS 设备，造价偏高，多用于千万伏特高压重点工程。

四、标准整套结构组成

1. 棚体主体框架 + 透明密闭围护，预留设备吊装开口、人员进出门、物料传递口；
2. 净化新风系统：初效过滤器 + 中效过滤器 + FFU / 新风净化机组；
3. 压差维持系统，保持室内持续微正压；
4. 照明系统：防爆 LED 防尘照明灯，照度≥300lx；
5. 环境在线监测系统

   温湿度传感器、尘埃粒子检测仪、声光报警；选配 SF₆气体、氧气浓度监测；

6. 人员缓冲通道（选配风淋室）：更衣缓冲，减少人员携带粉尘；
7. 除湿 / 温控机组（选配），阴雨天气控制湿度≤80%；
8. 锚固固定组件：缆风绳、配重底座，户外抗风加固。

五、核心执行技术标准（国网规范）

依据 Q/GDW 12331-2023《气体绝缘金属封闭开关设备无尘化安装通用要求》

✅ 洁净等级：ISO 14644-1 Class9（百万级）；高端项目可升级至 ISO8（十万级）

✅ 微正压：棚内相对室外压差≥10Pa

✅ 环境温度：-10℃～40℃

✅ 相对湿度：RH≤80%

✅ 换气次数：10～15 次 /h

✅ 抗风标准：常规款抵御 6～7 级风；加固型满足 8 级大风环境作业

六、产品核心优势

✅ 模块化设计，拆装便捷，整套设备可拆解转运，多个项目循环重复使用，降低综合成本；

✅ 透明围护结构，吊车司机可直观观察内部作业，提升吊装安全性；

✅ 正压净化系统成套供应，一站式配齐净化、监测、照明设备；

✅ 严格满足国家电网、南方电网 GIS 无尘施工验收规范，可提供检测数据用于竣工资料；

✅ 方案灵活定制：尺寸根据 GIS 间隔长度、高度量身定做；框架式 / 充气式按需选配；

✅ 户外全天候作业，防雨、防尘、隔离雨雪，阴雨天无需停工；

✅ 多重密封设计，门体、吊装口配有密封帘，减少气流短路。

七、典型应用场景

1. 110kV/220kV/500kV 新建变电站 GIS 现场装配、法兰对接；
2. 特高压 1000kV 变电站 GIS、GIL 管道安装工程；
3. 在运变电站改扩建、停电检修、GIS 气室开盖维修；
4. 城市户内变电站 GIS 无尘检修作业；
5. 风电、光伏配套升压站 GIS 设备安装。

八、运维与施工注意事项
