一、产品概述

BFU 风机过滤单元，全称 Blower Filter Unit，风管接口式自带动力末端净化送风设备，风机箱体与高效过滤盒采用分体式结构，配置圆形 / 方形风管接管口，可直接对接中央空调 AHU 送风管道，也可作为吊顶自循环机组使用。

设备内置高压离心风机，将管道来风或者吊顶夹层空气加压，经过初效‑HEPA 两级过滤向下送出洁净气流，实现洁净房间乱流 / 层流送风；支持 AC 交流、EC 直流电机，支持上拆、下拆维护、液槽密封选项，满足ISO14644‑1、T/CRAAS 435‑2020、EU GMP Annex1规范，多用于制药、锂电、医疗器械、电子厂房 ISO5‑9 级洁净室。

主流规格：610×610mm、575×1175mm、1220×1220mm，风管接口 φ200‑φ315mm，非标尺寸、接管方向可定制。

二、工作原理

外部 AHU 处理过的空气通过风管接入 BFU 进风接口，进入风机腔体；离心风机对气流加压，克服过滤器阻力；气流先经 G4 初效过滤器拦截粗尘，进入独立静压腔稳压整流，再通过 H13/H14 HEPA/ULPA 过滤器去除亚微米颗粒、微生物；经过均流散流板垂直向下送入洁净室内。

也可封堵风管接口，抽吸吊顶夹层空气做室内自循环运行；分体式结构，风机段与高效过滤盒可分离，检修、更换过滤器互不干扰。

三、整机标准结构组成

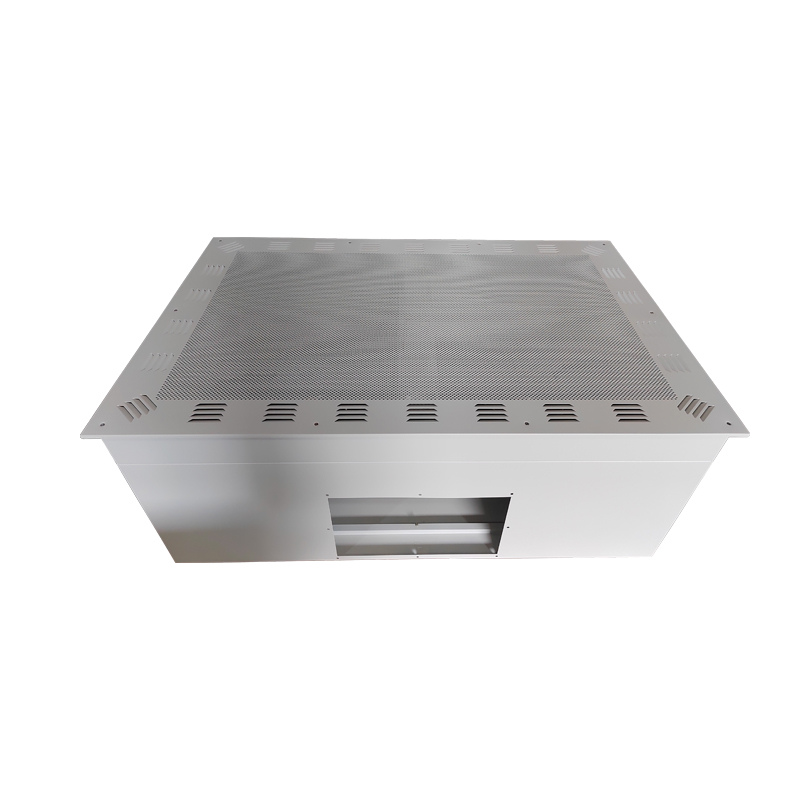

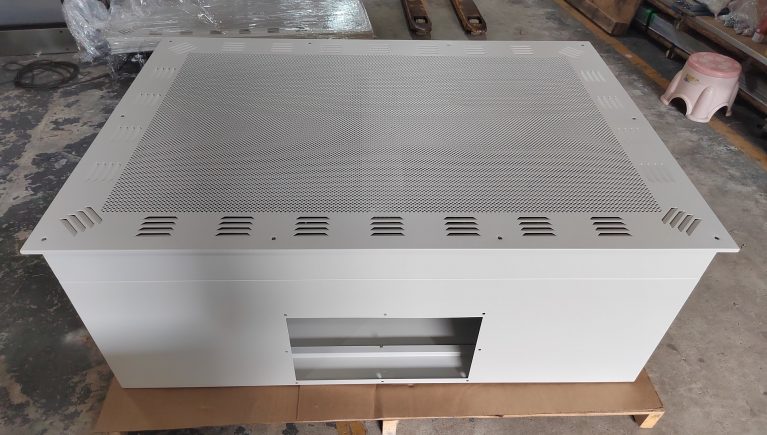

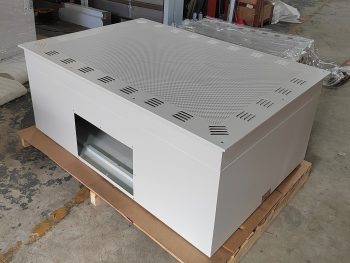

1. 风机箱体段
   镀铝锌钢板 / 冷轧钢板喷塑；可选 SUS304 不锈钢；带标准风管接管口（圆形 / 方形），法兰配软接安装位，内置减震支架降低振动传递。
2. 高压离心风机总成
   AC 交流三速风机 / EC 直流无刷变频风机二选一；EC 款支持 0‑10V、RS485 Modbus 通讯；动平衡校正，可承受较高机外静压。
3. 静压稳压腔
   独立分体静压箱，气流充分扩散，保证过滤器整张面风速均匀。
4. 两级过滤总成（过滤盒可整体抽出）
   G4 板式初效过滤器 + H13/H14 HEPA / ULPA 超高效过滤器；密封可选 EPDM 橡胶压紧、液槽凝胶密封；预留 PAO 发尘、取样检测口，满足 GMP 完整性检漏。
5. 锁紧维护机构
   支持上拆式、下拆式结构；下拆款可在洁净室内直接向下抽出过滤盒，风机箱体无需拆卸。
6. 均流散流板、压差测孔、电气控制模块。

四、核心产品优势

✅ 支持风管接入新风系统，功能双重

既可以对接 AHU 管道送入处理后的新风；也可封闭管口，做洁净室吊顶自循环净化，一套设备两种工况可用。

✅ 分体模块化结构，检修互不干扰

风机单元与高效过滤盒相互独立，更换过滤器无需拆装风机；风机故障检修，不用扰动高效过滤器，降低过滤器破损、二次污染风险。

✅ 高压头风机，抗阻力能力强

相比普通 FFU，风机静压更高，可克服风管、软接、过滤器叠加阻力，管道送风风量衰减小。

✅ 维护方案灵活可选

可配置下拆式结构，洁净室内更换过滤盒；高端项目选用液槽密封，原位 PAO 检漏，满足 A/B 级 GMP 审计要求。

✅ 动力方案丰富

AC 交流款性价比高；EC 直流款无级调速、节能，支持大规模上位机组群控，可实现定风量补偿。

✅ 兼容标准吊顶龙骨

可直接安装于 T 型龙骨吊顶，新建厂房、旧车间改造均可替换传统高效送风口 + 外置风机方案。
