产品概述

板式中效过滤器（FB 板式中效过滤器），属于非袋式中效过滤产品，执行GB/T 14295‑2019《空气过滤器》标准，对应 EN779 F5‑F9 效率等级。采用波浪折叠板式结构，内置金属支撑骨架，主要捕获1‑5μm 悬浮颗粒物，作为空调净化系统二级过滤，保护后端亚高效、高效过滤器，降低后端滤芯负荷，广泛应用于 GMP 制药、生物医药、电子车间、医院、暖通中央空调等洁净通风系统。

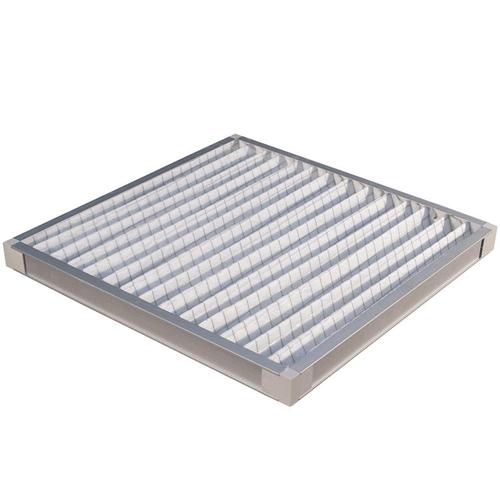

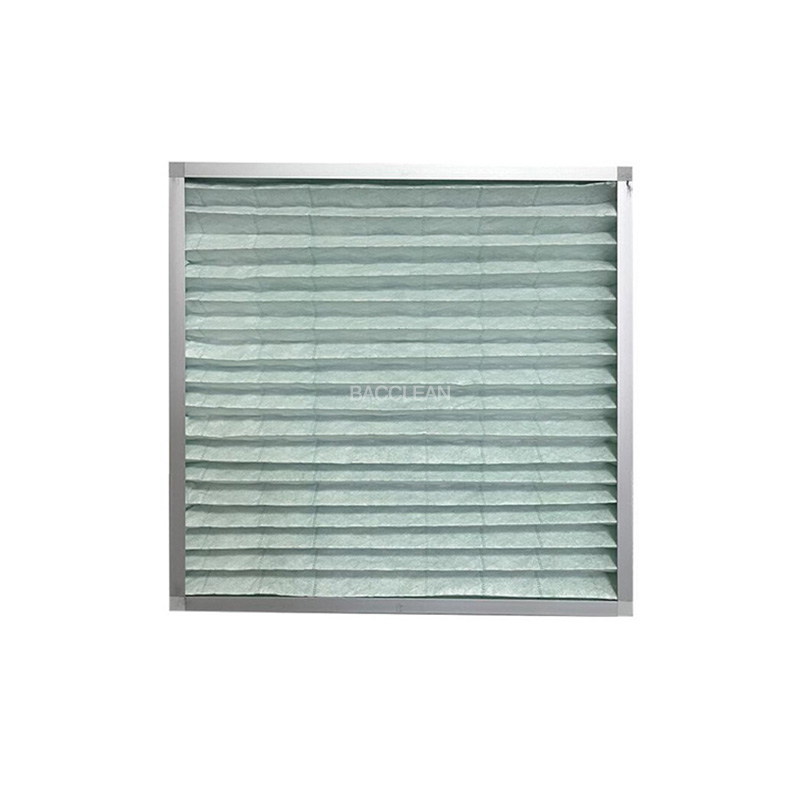

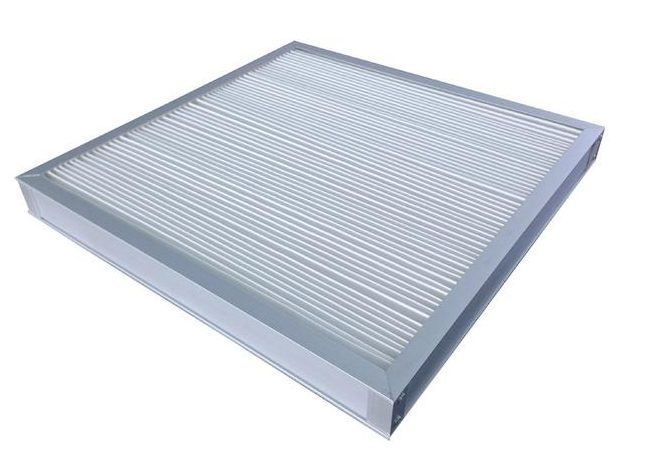

产品结构

1. 外框：铝合金型材、镀锌钢板、不锈钢、可拆式框；可定制纸框，ABS 塑料角件加固，不易变形翘曲。

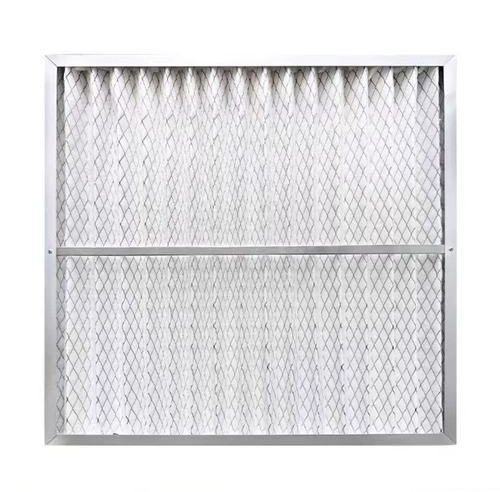

2. 滤料：聚酯合成纤维无纺布，部分可选玻纤滤料；滤料折叠成型，内部配镀锌金属护网支撑，防止滤料受风压塌陷，增大有效过滤面积。
3. 密封配件：EVA/EPDM 发泡密封胶条，聚氨酯密封胶，杜绝边框漏风。
4. 厚度规格：常规 46mm，可选 21mm、50mm；标准尺寸 592×592、592×490，支持非标定制。

产品参数

产品优势

1. 结构紧凑轻薄，安装占用空间小，适配空调箱、新风柜、回风管道狭小安装位。
2. 褶皱扩容设计，同等外形尺寸下过滤面积更大，容尘性能优异，运行阻力低，降低风机能耗。
3. 金属骨架承压性能好，大风量工况滤料不易塌陷变形，运行稳定。
4. 可拆框款式仅更换滤料，外框重复利用，综合使用成本更低。
5. 密封性能可靠，相比袋式过滤器不易发生滤料撕裂、掉袋故障，运维简单。
6. 满足洁净厂房 GMP 回风、新风预过滤要求，作为高效过滤器前置保护屏障，延长 HEPA 使用寿命。

主要应用场景

• 医药 GMP 车间、生物实验室、医院手术室通风空调系统；
• 电子、新能源、食品化妆品厂房新风、回风二级过滤；
• 大型商业楼宇、机场、写字楼中央空调机组；
• 喷涂、表面处理生产线送风预处理；
• 洁净室空调箱，放置在初效之后、高效过滤器之前，做中间级防护。

安装与维护要点

1. 安装确认滤料表面气流箭头与送风方向一致，密封胶条完整贴合箱体法兰，消除缝隙漏风，漏风会直接造成实际过滤效率大幅衰减。
2. 安装前清理箱体框架灰尘，禁止敲打、摔撞过滤器，避免滤料纤维破损。
3. 建议配置压差表，实时监测阻力；阻力达到终阻力时及时处理。
4. 可水洗款使用低压清水 + 中性清洗剂冲洗，完全晾干后再上机，禁止硬毛刷搓洗；清洗次数不宜超过 2‑3 次，滤料破损直接报废更换。
5. 常规工况建议 2‑4 个月巡检；高粉尘潮湿环境缩短检查周期，防止滤料发霉。
6. 更换过滤器务必关闭风机，避免积尘二次污染下游高效过滤单元。
