产品概述
插入式静电过滤器为抽屉直插模块化静电净化单元，无独立完整箱体，直接插入风管、空调箱、风机盘管回风箱预留插槽内，属于插拔式模块组件；采用双极高压静电电离‑集尘技术，对风管内气流完成除尘、气溶胶拦截、微生物抑制；超低风阻，模块整体抽出水洗再生，无一次性滤材耗材，安装灵活，适配改造项目狭小空间，广泛用于医院暖通新建及改造工程。
和管道式静电过滤器区分：管道式自带完整箱体 + 法兰；插入式无独立箱体，模块直接插入设备预留插槽，依靠风管 / 空调箱壳体做外壳。
工作原理
空气先经过前置铝制初效网拦截毛发、大颗粒絮状物；气流进入电离区，粉尘、气溶胶、微生物被高压电场荷电；带电微粒进入集尘区被电场力捕获，同时抑制微生物活性；净化后空气继续沿管路流动；模块积尘后直接整组抽出，清水冲洗晾干后再次投入使用。
材质工艺
- 模块外框：铝合金框架，潮湿腐蚀环境可选 SUS304 不锈钢框，轻薄强度高。
- 初效保护网：铝网可清洗，保护静电核心单元。

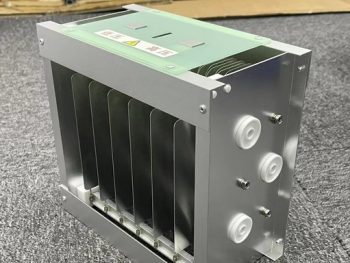

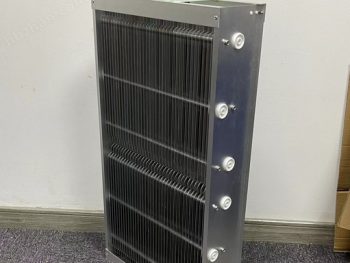

- 静电净化芯体：金属极板 / IFD 电介质蜂窝模块；整体抽屉式插拔结构，滑轨导向，直接插入风管 / 空调箱卡槽。
- 电控单元：高压电源模块可集成在模块端部，也可外置；带检修断电保护，模块拔出自动断电；运行 / 故障指示灯；可选 RS485 BMS 信号输出。
- 密封结构：模块四周配置发泡密封胶条，插入后阻断气流旁路泄漏，保证气流全部经过净化芯体。
核心产品特点
✅ 无箱体插入式安装：无需独立设备箱体，直接插入风管、空调箱、风机盘管回风箱预留插槽，节省安装空间，特别适合现场改造空间受限工况。
✅ 超低运行阻力：初始阻力≤30Pa，积尘后阻力上升平缓，不增加风机负载，不破坏洁净房间压差平衡。
✅ 模块可水洗重复使用：整组抽屉抽出水洗晾干复用，省去频繁更换过滤器耗材，降低运维成本。
✅ 拆装维护简单：无需拆卸风管箱体，直接抽出模块维护，现场操作便捷。
✅ 密封防旁路：四周密封胶条，减少气流短路，保证过滤效率。
✅ 多重安全防护：模块拔出自动断电保护，高压单元绝缘封装；臭氧释放控制在医疗安全范围。

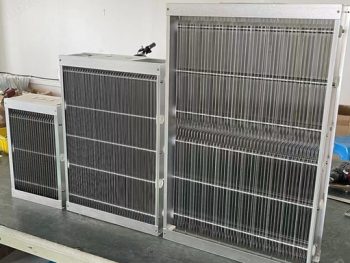

✅ 规格灵活：单模块、多模块拼装；尺寸按风管 / 箱体插槽非标定制。
常规技术参数（支持非标）
- 单模块适配风量：300‑3000m³/h，多模块拼装扩容
- 工作电源：AC220V 50Hz
- 单模块功耗：6‑35W
- 初始阻力：≤30Pa
- 安装形式：抽屉直插式，适配风管插槽、空调箱卡槽、风机盘管回风箱
- 工作环境温度：5‑45℃
- 可选配置：BMS 故障信号输出、活性炭复合段、304 不锈钢外框
适用场景
医院风机盘管回风箱、小型新风支管、组合空调箱预留过滤插槽；病房、ICU、门诊诊室、隔离病房、检验科、实验室；暖通改造项目狭小安装空间。
产品优势
- 不需要完整设备箱体，适配原有设备预留插槽，改造工程量小。
- 超低风阻，不影响原有系统风量与房间压差，适配医院洁净暖通工况。
- 抽屉插拔式，维护不用拆风管，后勤人员操作简单。
- 水洗再生，无一次性过滤耗材，长期使用成本低。
- 尺寸可按现场插槽非标加工，适配各类老旧设备改造。
使用注意
- 维护时完全拔出模块自动断电，水洗后必须充分晾干再插回，严禁湿态通电。
- 不能替代系统主过滤段，前端必须保留初效保护滤网。
- 安装保证密封胶条贴合到位，防止气流旁路漏风。
- 确认气流方向与模块标识保持一致，不可反装。
