一、产品概述
中效排风箱（又称初中效排风机箱、净化排风箱），是洁净厂房、实验室通风系统专用一体式排风净化设备。箱体集成过滤模块 + 离心排风机，抽取洁净室 / 工艺房间内废气，先经过分级过滤，再排至室外；用于维持车间负压、控制粉尘外排、保护室外环境，同时防止室外风倒灌。
气流顺序：室内废气进口 → 过滤段 → 风机段 → 室外排放
- 中效排风箱：内置初效 + 中效过滤，常规无尘车间、普通工艺排风；无生物安全要求；
- 高效排风箱（袋进袋出）：末端配置 H13/H14 高效过滤器，生物实验室、高活性物料、GMP 高危工序排风；
- 普通风机箱：不带过滤，仅做通风，不能用于洁净室排风。
二、工作原理
在离心风机负压牵引作用下，洁净房间内含尘废气首先进入过滤仓：
- G4 初效过滤器拦截毛发、絮状物、大颗粒粉尘，保护中效滤袋；
- F7/F8 袋式中效过滤器捕捉细粉尘、气溶胶、工艺颗粒物；
- 净化后的空气经过风机增压，通过风管排向室外；
- 过滤器积尘增加，压差上升；可配套压差表监测堵塞状态，及时更换滤材。

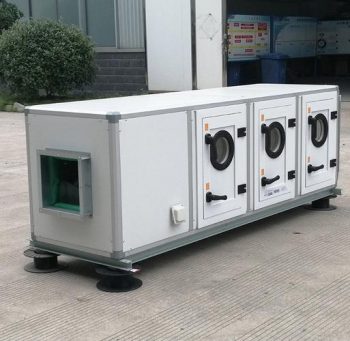

三、整机结构组成（沿气流方向）
- 进风法兰段
标准矩形风管法兰，可对接排风支管；可选配手动 / 电动密闭风阀，停机阻断气流倒灌。
- 过滤仓（抽拉式模块化）
- 一级：G4 板式初效过滤器
- 二级：F7/F8 袋式中效过滤器（主流配置）
双层独立插槽，检修门侧向抽拉更换滤材，无需拆卸风管。
- 离心风机段
双进风低噪声离心风机；可选 EC 变频电机，依靠车间压差自动调节排风量。底部配置减震底座，降低震动传递。
- 出风段
出风口法兰，可向上、水平、侧向按需定制方向。
- 箱体主体
净化铝型材框架，双层彩钢保温板，内部圆角、减少积尘；密封胶条降低箱体漏风；潮湿消杀工况可选 304 不锈钢内壁。
- 选配组件：压差监测接口、消声段、防雨风帽、变频控制柜。
四、核心产品优势
- 排风与过滤一体化，节省机房空间
过滤 + 风机集成单台箱体，不用分开布置过滤箱、独立风机，简化管路布置，适配改造项目。
- 分级过滤，减少大气粉尘直排
拦截车间工艺粉尘，满足环保基础排放要求；同时防止停机状态下室外灰尘通过风管倒灌进入洁净区。
- 维护便捷，侧向开门抽拉滤芯
过滤器侧面抽取，无需拆除风管；日常运维工作量低，适合连续生产净化车间。
- 多种安装形式
支持落地立式、吊顶卧式；进出风口方向可定制，适配不同风管走向。
- 支持变频联动，稳定洁净室压差
搭配变频控制系统，与洁净室内压差传感器联动，自动调节排风量，稳定维持洁净室微正压 / 负压。
- 低漏风净化箱体设计
多重密封结构，符合净化车间通风设备要求，减少气流旁通短路。
五、产品参数
六、典型应用场景
✅ 十万级 / 万级电子无尘车间、光学厂房工艺排风
✅ 植物组培车间、食用菌接种洁净室排风系统
✅ 食品、化妆品普通净化生产车间
✅ 理化常规实验室、普通称量间排风
✅ 锂电池普通工段、非防爆区域除尘排风
涉及无菌、生物毒素、高活性原料药、传染性气溶胶工况，禁止仅使用中效排风箱，必须选用高效排风箱！
新风柜 → 洁净室 → 排风管道 → 中效排风箱 → 室外
七、安装与运维规范
- 严格按照箱体标识安装气流方向；过滤段必须布置在风机负压侧（进风端），不可放在出风口；
- 箱体与楼板、支架之间加装减震垫，减弱震动传导；
- 建议在过滤仓预留压差表，达到终阻力及时更换过滤器；
- 检修门一侧预留≥600mm 操作空间，方便抽拉滤芯；
- 定期清理箱体内部浮尘，防止二次扬尘；
- 室外出风口配套防雨风帽，避免雨水倒灌箱体。
