- 防静电与材质要求（半导体行业核心）

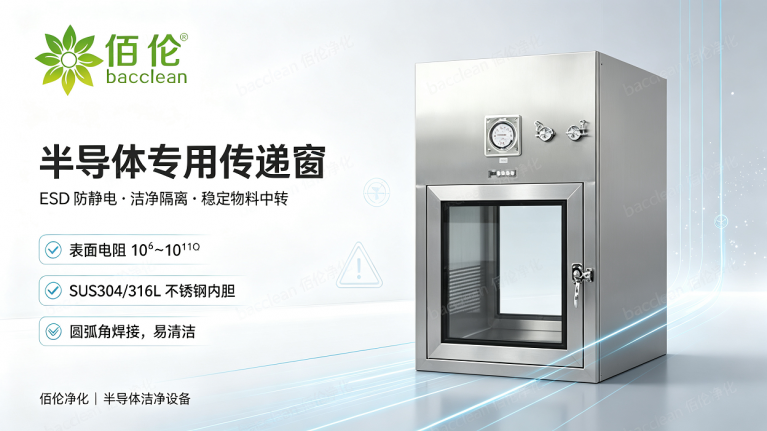

防静电材质：半导体行业对静电极其敏感，晶圆、光掩膜、芯片裸片极易受静电放电损伤，造成器件击穿、良率下降。传递窗表面电阻必须严格控制在 10⁶~10¹¹Ω 之间，符合 SJ/T 10694-2006 防静电要求，防止静电击穿芯片。佰伦净化半导体专用传递窗，箱体、台面、门体全部采用 ESD 防静电处理方案，可选用不锈钢本体加防静电涂层，或是防静电不锈钢板材，出厂逐台检测表面电阻，确保稳定落在 10⁶~10¹¹Ω 区间，不会出现局部静电超标。同时配套防静电密封条、防静电门把手，整机无静电薄弱点，避免转运晶圆载具、芯片托盘时产生静电放电。
箱体材质：内胆及台面通常采用 SUS304 或 316L 不锈钢，厚度≥1.2mm，表面需进行抛光处理（粗糙度 Ra≤1.2μm），确保平整光洁、耐腐蚀、不产尘且内部采用圆弧角焊接无死角。佰伦净化半导体传递窗内胆标配 SUS304 不锈钢，高等级制程可选 SUS316L 不锈钢，板材厚度最低 1.2mm，可按需加厚至 1.5mm 提升结构强度。箱体内部全部采用满焊 + 圆弧过渡工艺，消除直角积尘缝隙，内壁镜面抛光处理，粗糙度 Ra≤1.2μm，不易附着微粒，擦拭清洁无残留。不锈钢材质耐半导体车间常用异丙醇、酒精等清洁剂反复擦拭，不会起皮、掉屑，从材质源头控制二次微粒污染，适配晶圆车间高频清洁消杀作业。
- 洁净度与过滤系统
内部洁净等级：传递窗内部的洁净度需不低于与其连接的较高洁净区级别。对于半导体百级 / 千级洁净区，传递窗内部洁净度通常需达到 ISO 5 级（百级）或 ISO 6 级（千级）。佰伦净化可根据客户洁净分区布局，定制普通型、风淋型、自净层流型三类传递窗。普通互锁款适用于万级及以下洁净区物料中转；风淋款多用于一般洁净区进入千级区域；自净层流款搭载 FFU 单元，腔体自净后可稳定维持 ISO5 级，直接对接光刻、薄膜沉积等高等级洁净工序，避免外部污染物随物料带入核心制程区。

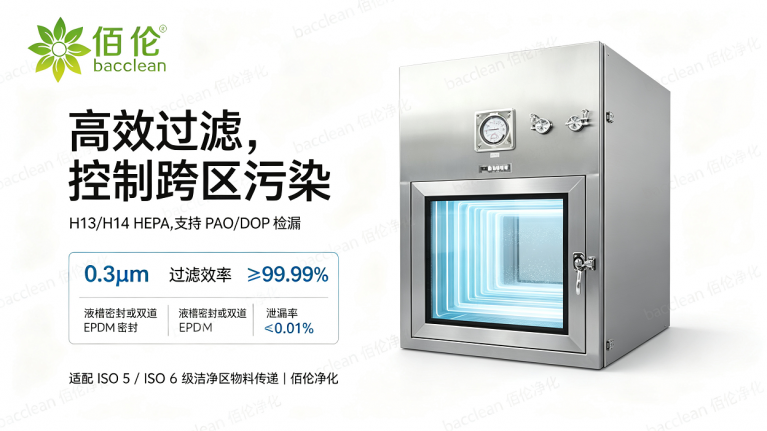

高效过滤配置：必须配备 H13 或 H14 级高效过滤器（HEPA），对 0.3μm 颗粒的过滤效率需≥99.99%（H14 级≥99.995%）。安装后需通过 PAO/DOP 检漏，泄漏率必须＜0.01%。佰伦净化自净式、风淋式传递窗内置 H13 高效过滤器，高要求产线可升级 H14 过滤器，滤材选用低掉纤玻纤滤材，过滤器采用一体化液槽密封或者双道 EPDM 密封结构，减少边框渗漏风险。设备出厂完成 PAO 预检漏，现场安装调试后，佰伦技术团队可配合客户完成现场 PAO/DOP 检漏，确保整机泄漏率＜0.01%，满足半导体工厂第三方验证审核要求。过滤器采用模块化快拆结构，后期更换滤芯无需整体拆卸箱体，缩短洁净区停机时间。
- 气流组织与风速标准

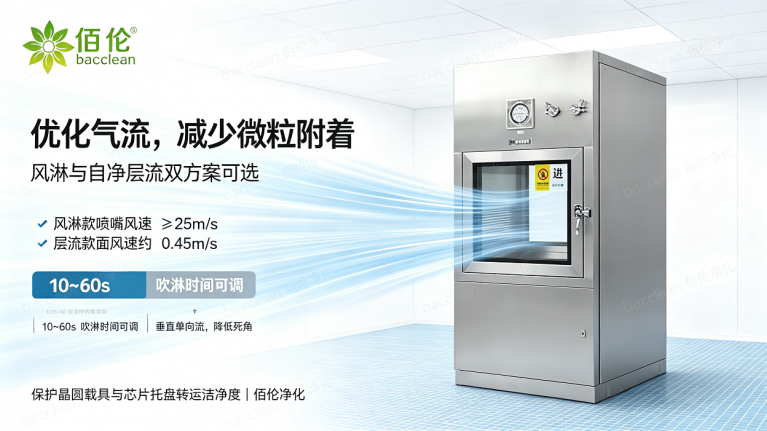

风淋式传递窗：若采用风淋式，通过高效过滤器净化气流，由不锈钢喷嘴吹除物品表面尘埃，喷口风速需≥20m/s（部分高标准要求≥25m/s），吹淋时间通常设定为 10-60 秒。佰伦净化半导体风淋传递窗配置不锈钢可调角度喷嘴，可多角度吹扫物料表面，喷嘴出口风速稳定≥25m/s，可有效吹离晶圆载具、料盒表面附着颗粒。吹淋时间在 10~60s 范围内可在电控面板自由设定，支持延时开门，保证吹淋流程完整。风道经过气流仿真优化，减少内部涡流，防止吹落的尘埃二次附着在物料表面，提升除尘效果。
自净 / 层流式传递窗：采用垂直或水平单向流设计，出风面风速控制在 0.36~0.54m/s（或 0.45m/s±20%），自净后腔内洁净度可达 ISO Class 5 级，适用于极高要求的物料传递。佰伦自净层流传递窗顶部集成佰伦自研 EC FFU 单元，垂直单向流持续置换腔体内部空气，出风面风速稳定维持 0.45m/s，风速偏差控制在 ±20% 以内，腔体内部无明显气流死角。物料放入腔体后，经过设定时长自净，腔体内微粒持续被高效过滤器捕获，实现物料 “预净化”，最大程度降低把微粒带入核心洁净区的风险，是光刻、掩膜版转运场景的优选方案。
- 互锁机制与气密性设计

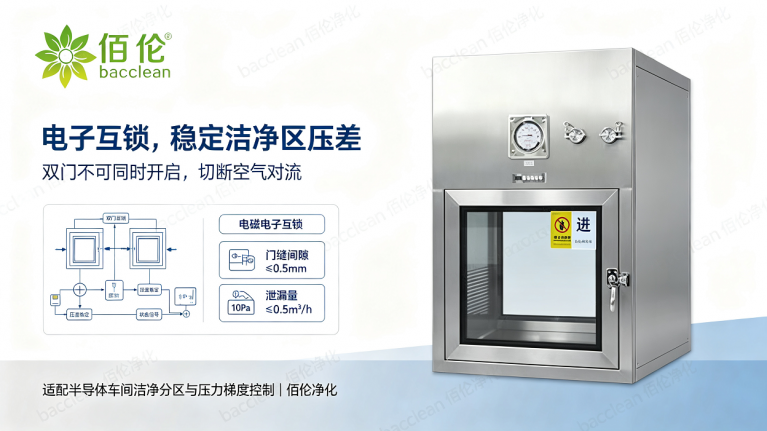

电子互锁装置：半导体车间洁净评审通常强制要求配置电子互锁（电磁锁 + 集成电路），确保两侧门绝对无法同时开启，杜绝空气对流。电子互锁可靠性高，且可集成状态指示灯、语音提示及联网监控功能。佰伦净化传递窗标配高品质电磁电子互锁系统，硬件经过长期通断老化测试，杜绝双门同时开启，切断高低洁净区空气互通路径，保护车间整体压差稳定。电控面板配备红绿状态指示灯，直观显示门体状态；可选语音提示功能，提醒操作人员规范操作。同时支持信号输出，可对接工厂 SCADA、洁净室监控系统，远程采集门开关记录，方便车间追溯物料转运操作记录。
高气密性：门缝需配备 EVA 或专用密封条，门缝间隙≤0.5mm，密封条压缩量需达到 30%-50%。在 10Pa 正压下，箱体泄漏量不得超过 0.5m³/h，确保洁净区压差稳定。佰伦传递窗门体采用嵌入式结构，搭配耐老化 EPDM 密封胶条，胶条抗臭氧、耐车间化学溶剂，长期使用不易硬化变形。装配工艺严格控制门缝间隙≤0.5mm，关门后密封条压缩量稳定维持 30%-50%。设备出厂开展箱体保压检漏，10Pa 压差条件下箱体泄漏量控制在 0.5m³/h 以内，避免因漏气造成洁净区压差紊乱，保障全厂洁净压力梯度稳定。
- 智能化控制与运维要求

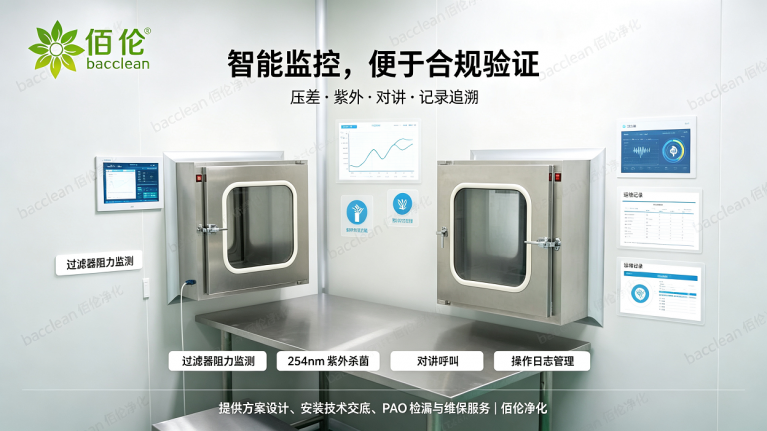

智能监控：优选配置压差表（监测过滤器状态）、紫外杀菌灯（254nm 波段，辐照强度≥70μW/cm²，照射 15-30 分钟）及对讲呼叫功能。佰伦净化传递窗可按需选配压差监测模块，实时监测高效过滤器阻力，直观判断滤芯堵塞程度，阻力超标时系统自动报警，提醒运维人员更换。可选配 254nm 紫外杀菌灯，腔体内部多点布灯，保证腔内辐照强度≥70μW/cm²，杀菌时长 15~30 分钟可调；紫外灯配置安全互锁，开门即自动断电，防止紫外线灼伤操作人员。对讲呼叫功能可实现洁净侧与非洁净侧人员通讯，无需开门传递信息，减少开门频次带来的污染风险。
合规与验证：设备需符合 GB/T 25915.1-2010《洁净室及相关受控环境》标准。日常使用中需建立严格的操作日志（记录传递物品、批次、净化时长），当压差超过初始值 2 倍或紫外灯累计使用超 1500 小时时需及时更换或维护。佰伦净化半导体传递窗设计生产全流程遵循 GB/T 25915.1-2010 规范，设备出厂附带材质证明、防静电检测报告、PAO 检漏报告等全套验证文件，便于半导体工厂完成洁净系统验证与客户审核。同时佰伦可为客户提供标准化运维指导，协助建立设备台账与操作日志。运维方面，压差达到初始阻力 2 倍时更换高效过滤器；紫外灯累计运行满 1500 小时进行辐照强度检测或直接更换灯管。佰伦可提供长期备件供应、现场巡检、检漏维保一站式服务，降低产线运维压力。
半导体制造的良率管控，对微粒、静电两大风险控制极其严苛，传递窗作为洁净分区之间物料流转的关键节点，设备性能的稳定性直接影响晶圆良率。佰伦净化半导体专用传递窗，针对芯片制造、封装测试场景，从 ESD 防静电、不锈钢腔体结构、高效过滤、气流组织、气密互锁、智能监控多维度进行产品优化，覆盖普通互锁型、风淋型、层流自净型全系列产品。佰伦可根据客户车间洁净等级、物料尺寸、产线布局，提供定制化方案设计、设备生产、现场安装技术交底、PAO 检漏、后期维保全链条服务，助力半导体企业管控跨洁净区物料转运污染，稳定车间洁净环境，保障芯片生产良率。
