运维分为两大评估维度：滤料堵塞状态（压差反映）；密封系统老化状态（密封胶、硅橡胶密封垫，压差无法反映），二者必须结合评估。
压差监测。 过滤器安装调试完成，温度稳定在设备工作温度，记录热态初始压差作为基准，不要使用常温压差作为基准。高温下空气粘度变化，压差读数和常温差异很大，用常温压差判断运行状态会造成误判。 定期在设备额定工作温度下读取压差，建立台账。随着粉尘拦截堆积，压差逐步升高，达到厂家终阻力，安排更换。 压差短时间快速上涨，优先排查上游，是否大量玻璃碎屑、工艺粉尘进入腔体，造成滤料快速堵塞。制药隧道烘箱，洗瓶工序带入的玻璃碎屑是滤料快速堵塞重要诱因。
密封系统老化识别（高温过滤器最主要失效模式）。 1、硅橡胶密封垫：长期高温烘烤、反复冷热循环、VHP 熏蒸，硅橡胶逐步硬化、弹性下降、出现裂纹、压缩永久变形。即使滤料完好，密封垫失效就会产生旁路泄漏。密封垫属于易损消耗件，寿命通常低于过滤器滤料本体。 2、硅基密封胶：长期高温，密封胶会逐步硬化，出现微裂纹，产生本体漏点。 3、不锈钢边框：长期冷热循环，焊缝位置可能出现形变。
在位运行时，无法目视观察密封垫与密封胶。需要依靠热态 PAO 检漏捕捉泄漏；大修停机降温开腔的时候，开展目视检查。
停机开腔目视检查要点：
①滤料表面有无大量粉尘、玻璃碎屑堆积；滤料有无破损；
②过滤器四周密封胶有无开裂、缝隙；
③密封垫整体状态：是否硬化、碎裂、出现裂纹、失去弹性；
④不锈钢外框有无变形。
重点提醒：过滤器外观看起来完好，不代表密封系统完好。密封垫内部微裂纹，肉眼不一定能完全识别，热态 PAO 检漏是验证密封性能的核心手段。
明确耐高温高效过滤器更换判定条件，满足任意一条应当及时更换：
1、热态运行压差达到厂家规定终阻力；
2、热态 PAO 检漏检出漏点，重新调整压紧、更换密封垫之后，泄漏依旧无法消除；
3、滤料出现破损、穿孔；
4、过滤器本体密封胶出现开裂、缝隙；
5、滤料被大量玻璃碎屑、工艺粉尘严重污染；
6、达到设计使用周期；
7、密封垫严重老化失效，且无合格备用密封垫替换，建议过滤器连同密封垫一起更换。
运维实操建议：
1、制药隧道烘箱，更换过滤器时，密封垫建议同步更换，不建议重复使用旧密封垫。密封垫经过高温老化，重复使用大概率会出现热态泄漏。
2、控制升降温速率，避免急剧快速升温和骤冷，减少热冲击，延长密封件寿命。
3、腔体做 VHP 熏蒸，确认过滤器整套材质耐受 VHP，控制熏蒸浓度与循环次数；VHP 会加速硅橡胶老化，累计熏蒸次数记入运维台账。
4、尽量减少玻璃碎屑、硬质颗粒进入腔体，上游做好拦截，保护滤料，延长过滤器使用寿命。

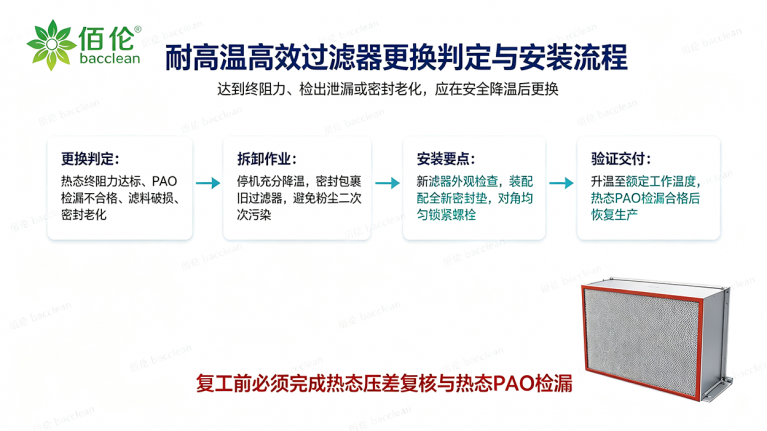

拆卸更换作业流程： 设备执行停机，充分降温，腔体温度降到安全温度，再开启腔体，防止高温烫伤。拆除旧过滤器，密封包裹搬出腔体，避免粉尘二次污染。新过滤器开箱完成外观检查，确认滤料、密封胶完好；装配全新密封垫；平稳就位，对角均匀锁紧螺栓。安装完毕，关闭腔体，升温至额定工作温度，温度稳定后执行热态 PAO 检漏，检漏合格，设备才可投入生产。
长期停机维护要点： 设备长期停产，腔体保持干燥，不要密闭高温闷烤，避免硅橡胶密封垫加速老化。复工投产之前，必须升温稳定，完成热态压差复核 + 热态 PAO 检漏，确认无泄漏，恢复生产。
建立完整设备台账：过滤器编号、安装日期、热态初始压差、历次热态压差记录、热态检漏结果、更换时间；记录 VHP 累计熏蒸次数。该台账是制药 GMP 核查归档重要资料。
耐高温高效过滤器运维不能照搬普通常温过滤器逻辑。压差只反映滤料堵塞；热态 PAO 检漏捕捉密封系统隐性泄漏；停机检修目视检查密封件老化。多重手段结合，规避高温工况下密封老化带来的质量与合规风险。
