FFU使用说明书
尊敬的用户：
感谢您选用佰伦净化风机过滤单元（以下简称FFU）系列产品！本说明书适用于我司全系EC无级调速、AC多档调速标准型FFU设备，内容涵盖产品简介、技术参数、安装规范、操作流程、日常维护、故障排查及安全注意事项。请在安装、开机、运维前仔细阅读并严格遵照执行，确保设备长期稳定、合规运行，保障洁净室气流组织与洁净等级达标。佰伦净化FFU广泛应用于半导体、光电显示、生物医药、医疗器械、食品无菌车间、精密制造等各类洁净工况，依托流体仿真结构、智能风速补偿技术、低噪节能风机配置，可满足ISO5–ISO8级洁净室长期连续运行需求。
一、产品简介
FFU（Fan Filter Unit，风机过滤单元）是集风机动力、分级过滤、均流整流、智能控制于一体的模块化末端送风净化设备。设备自带动力系统，无需集中风管送风，可灵活吊顶排布、分区独立控制，是现代洁净室改造、新建洁净车间、局部层流洁净区搭建的核心标配设备。

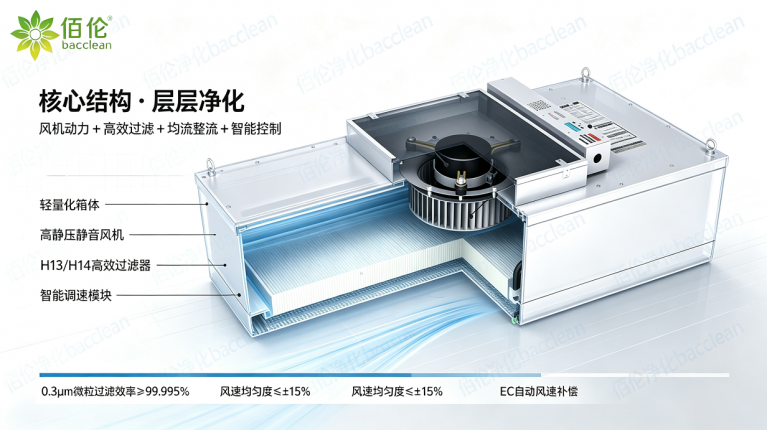

佰伦净化FFU采用一体成型轻量化箱体、高静压静音风机、H13/H14级高效过滤系统，搭载智能调速与阻力监测模块，可实现恒定层流送风、风速自动补偿、集群智能管控。相较于传统普通FFU，我司产品解决了风速虚标、后期衰减快、气流不均、噪音大、能耗高、运维繁琐等行业痛点，出风均匀稳定、动力冗余充足、使用寿命更长，完全符合GB50073-2013《洁净厂房设计规范》、GB50591-2010《洁净室施工及验收规范》及ISO14644国际洁净标准，可顺利通过GMP审计、第三方洁净检测与工程验收。
二、核心技术参数与性能标准
- 标准面风速：基准设定风速0.45m/s，合规运行区间0.25–0.60m/s，适配全等级洁净室工况。
- 风速均匀度：常规机型偏差≤±15%，高端精密机型≤±10%，优于国标±20%通用标准，全域出风无死角、无紊流。
- 机外静压：标准工况静压≥90Pa，抗滤芯阻力衰减能力强，长期运行风速稳定。
- 过滤配置：G4初效过滤+H13/H14级高效过滤，0.3μm微粒过滤效率≥99.995%，高洁净场景可升级ULPA超高效过滤器。
- 控制方式：EC机型0–100%无级调速、风速自动补偿；AC机型五档分段调速，支持单机调试、分区群控、RS485集中联网控制。
- 工作环境：环境温度0–40℃，相对湿度≤85%，无腐蚀性气体、无大量粉尘油污，适配洁净室24小时不间断运行。
三、设备安装规范
- 安装前期检查：开箱后检查设备外观、箱体无变形、滤网无破损、风机运转无卡顿、接线端子完好，核对设备型号、参数匹配车间工况，杜绝残次品装机。

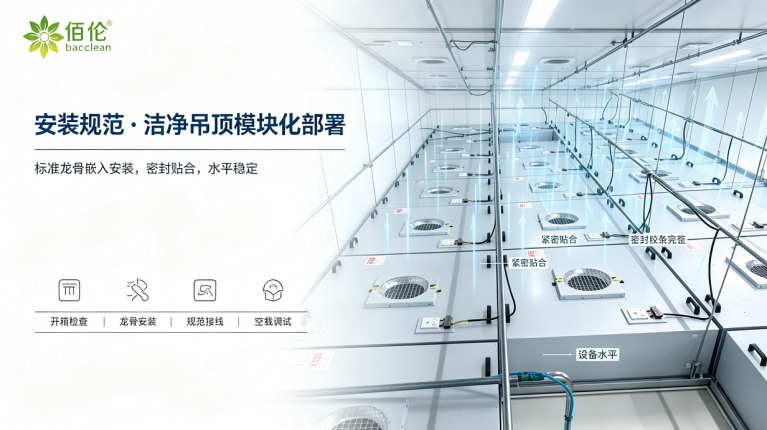

- 吊顶安装要求：适配标准洁净室吊顶龙骨，平整嵌入安装，设备与龙骨贴合紧密，密封胶条完整贴合，杜绝漏风、串风问题。安装后保持设备水平，无倾斜偏移，避免气流紊乱。
- 接线规范：严格按照设备接线图纸接线，区分零火线、接地线，接地必须牢固可靠，防止静电积累与漏电隐患。集群安装需规范走线，线路整齐固定，避免拉扯磨损。
- 安装后调试：安装完成后空载通电试运行，检查风机运转状态、出风均匀性、调速灵敏度、控制系统功能，确认无异常噪音、无振动、无风速偏差后，方可投入正式使用。
四、标准操作流程
- 开机操作
单机机型可直接通过控制面板开启设备，根据车间洁净等级设定对应风速；集群联网机型可通过集中控制系统统一开机、分区设定风速。开机后设备自动自检，风机平稳启动，逐步形成稳定垂直层流气流，建议开机自净10–15分钟后再投入生产使用，确保车间微粒浓度达标。
- 日常运行调节
ISO8万级洁净区：风速设定0.30m/s左右，节能稳定运行；ISO6千级常规工艺区：基准锁定0.45m/s；ISO5百级层流无菌区：风速调节至0.45–0.60m/s，保障稳定活塞层流。佰伦EC机型具备自动风速补偿功能，可实时抵消滤芯积尘阻力，无需频繁人工调试，长期锁定设定风速。
- 关机操作
日常停机可直接单机关机或集群统一断电；长期停产需关闭总电源，做好设备防尘防护，覆盖防尘膜，避免灰尘进入设备内部积垢。严禁直接拉扯线路断电，防止电控系统损坏。
五、日常维护与保养规范
规范的日常运维是保障FFU风速稳定、延长设备寿命、确保洁净度达标的核心，佰伦净化制定标准化运维流程，适配车间常态化管理。
- 初效过滤器维护：建议每1–2个月拆卸检查，根据积尘情况水洗清洁、晾干复位，初效滤网可反复清洗使用，有效保护高效过滤器，降低运维成本。
- 高效过滤器更换：正常工况下高效过滤器使用寿命3–5年，当设备阻力超标、风速衰减超过20%、洁净度不达标或系统阻力报警时，需及时更换H13/H14高效滤网，更换后需做PAO检漏与风速校准。
- 设备清洁：定期擦拭设备箱体、扩散板表面，保持设备洁净无积尘，禁止使用腐蚀性溶剂擦拭，避免箱体、滤网受损。
- 定期检测校准：每季度使用风速仪检测出风面风速与均匀度，每年进行一次整机性能校准，确保参数符合国标验收标准。
六、安全注意事项
- 严禁湿手操作电控开关、严禁设备淋雨受潮，避免漏电、短路安全隐患。
- 禁止重压、踩踏FFU机体，禁止遮挡出风面与回风口，防止风机过载、气流紊乱、设备变形损坏。
- 设备检修、更换滤网前必须切断总电源，严禁带电拆机作业，杜绝安全事故与设备损坏。
- 禁止私自改装线路、拆解风机与电控组件，私自改装将失去质保服务，同时易引发设备故障与安全隐患。
- 设备运行异常、异响、抖动、风速骤降时，需立即停机断电，联系佰伦售后检修，禁止带故障运行。
七、常见故障与简易排查
- 设备不启动：排查电源供电、线路接触、开关状态，检查过载保护是否触发，断电复位后重试。
- 风速偏低、风力不足：多为初效、高效滤网堵塞阻力过大，及时清洗或更换滤网；排查风机老化、参数设置异常问题。
- 运行异响、振动大：检查吊顶安装是否牢固、风机叶轮是否积尘变形、减震结构是否脱落，重新固定校准即可。
- 局部出风不均：检查扩散板是否偏移、滤网安装是否密封到位，重新规整安装即可恢复均匀送风。
八、佰伦净化产品核心优势与售后保障
佰伦净化全系FFU出厂逐台风洞校准、逐台检漏测试，杜绝参数虚标、性能不达标问题。搭载自研EC智能风机，支持风速自动补偿，长期运行无明显衰减，完美解决行业普遍痛点；CFD仿真优化风道结构，风速均匀度远超国标，无涡流、无二次扬尘；智能集群控制系统可实现分区精细化管控，节能降耗效果显著。设备适配全行业洁净场景，模块化设计拆装便捷、运维简单，适配新旧车间改造升级。
我司提供完善的售前方案定制、上门安装调试、技术指导、终身售后维保服务，设备质保期内非人为故障免费维修、免费更换配件，全程协助客户完成工程验收、GMP审计、参数校准工作，为洁净车间长期稳定运行提供全方位技术保障。
佰伦净化——专注洁净设备研发生产，为各类洁净工况提供稳定、合规、节能的净化解决方案。
