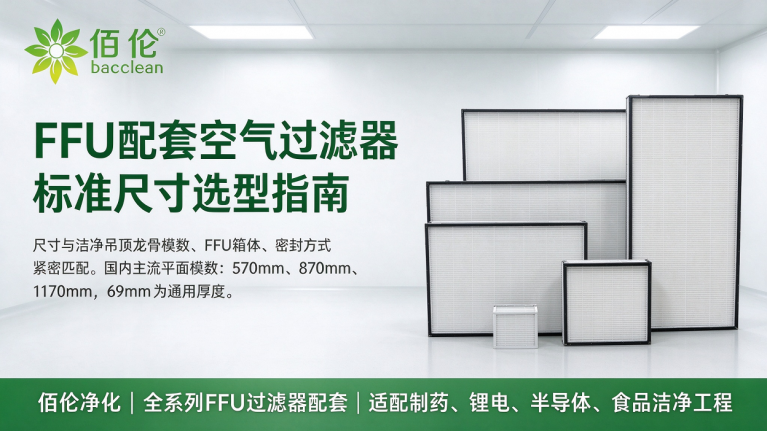

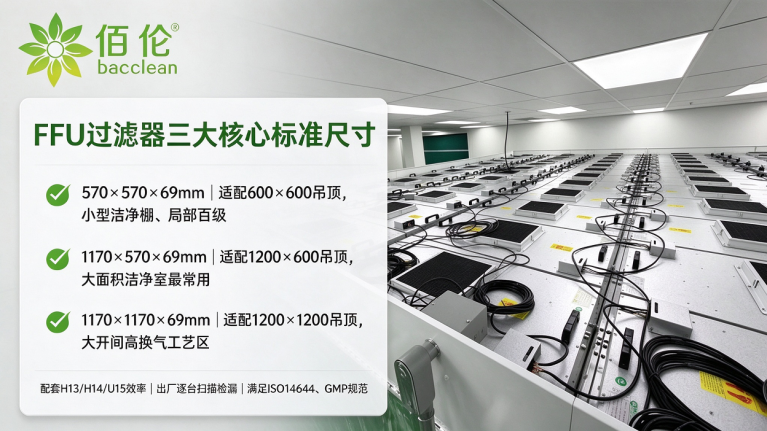

一、最常用的三种过滤器尺寸
570×570×69mm，对应吊顶 600×600mm 模数，匹配 FFU 箱体尺寸 575×575mm。该规格过滤器体积小巧，多用于局部百级区域、小型洁净棚、洁净工作台配套送风单元、实验室独立净化工位等小面积局部层流场景，适配小风量 FFU。佰伦净化该款过滤器采用无隔板玻纤滤材，可做 H13/H14 等级，出厂逐台扫描检漏，满足局部高洁净度使用需求。
1170×570×69mm，对应吊顶 1200×600mm 模数，匹配 FFU 箱体尺寸 1175×575mm。这是国内大面积洁净室吊顶阵列布置中应用最广的过滤器规格，适配 FFU 单台风量通常在 1000–1400m³/h，排布灵活，便于根据房间面积组合布局，广泛用于电子无尘车间、食品洁净区、GMP 辅助洁净房间，也是佰伦净化出货量最大的 FFU 过滤器型号。
1170×1170×69mm，对应吊顶 1200×1200mm 模数，匹配 FFU 箱体尺寸 1175×1175mm。该单片过滤器覆盖送风面积更大，适配 FFU 单台风量可达 2000–2800m³/h，能够减少吊顶上 FFU 及过滤器的拼接数量，降低吊顶开孔、密封、检漏工作量，减少边框泄漏风险，适合大开间洁净室、高换气量核心工艺区域，例如锂电、半导体核心生产间。
二、其他常用标准尺寸
870×1170×69mm，对应吊顶 900×1200mm 模数，匹配 FFU 箱体 875×1175mm。该规格介于 2'×4' 与 4'×4' 之间，适用于中等面积送风单元，用于风量需求介于两大主流规格之间的区域，减少设备数量，适配特殊吊顶分割布局。
570×870×69mm，对应吊顶 600×900mm 模数，匹配 FFU 箱体 575×875mm。多用于局部净化防护、设备侧层流保护，或是旧车间改造中吊顶龙骨分割受限的场景。
除此之外，部分外资项目、海外出口项目会采用英制模数过滤器，如 610×610mm、915×610mm、1220×610mm 等，适配进口吊顶龙骨体系与进口 FFU 设备，国内新建项目使用相对较少。佰伦净化可同时提供国标模数以及英制模数过滤器，满足国内项目与出口项目的差异化需求。

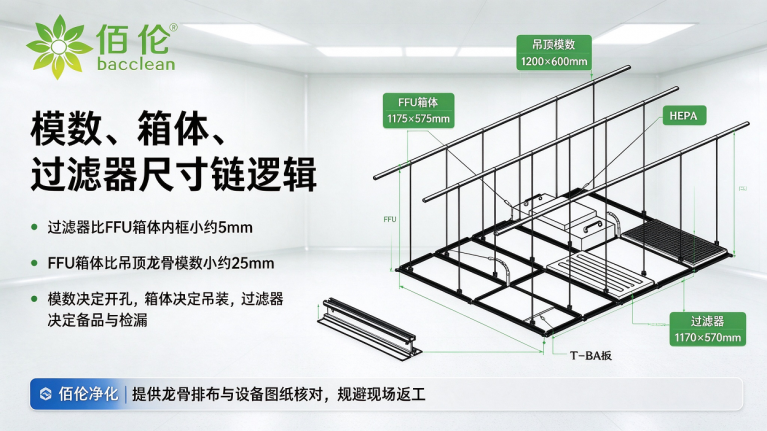

三、模数尺寸、箱体尺寸与过滤器尺寸的关系
FFU 过滤器平面尺寸通常比 FFU 箱体内框尺寸小约 5mm，而 FFU 箱体外尺寸又比吊顶龙骨中心线模数小约 25mm。以国内最常用 55mm 端面宽度龙骨为例： 1200×1200mm 模数，对应 FFU 箱体 1175×1175mm，配套过滤器 1170×1170mm； 1200×600mm 模数，对应 FFU 箱体 1175×575mm，配套过滤器 1170×570mm； 600×600mm 模数，对应 FFU 箱体 575×575mm，配套过滤器 570×570mm。
这套尺寸链是洁净工程选型的关键。模数尺寸决定吊顶龙骨排版、吊顶开孔；箱体尺寸决定 FFU 设备吊装就位；过滤器尺寸决定后期备品采购、PAO/DOP 现场检漏。很多项目容易混淆模数、箱体、过滤器三者尺寸，造成后期备件采购错误。佰伦净化在方案阶段可同步提供龙骨排布建议、FFU 图纸、配套过滤器图纸，协助设计院、施工方核对整套尺寸，规避现场返工风险。

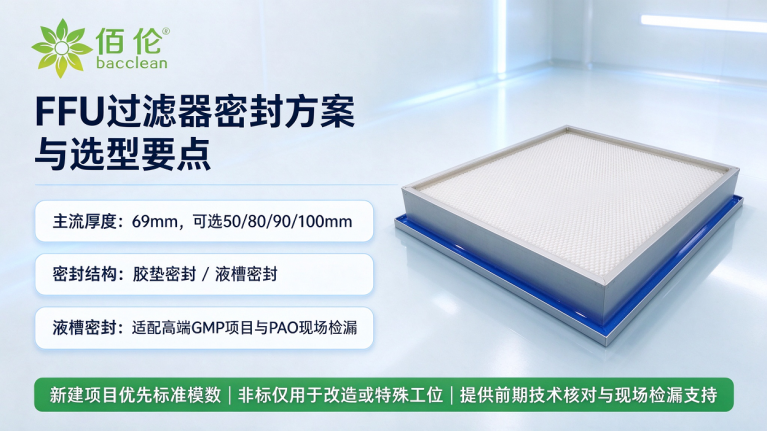

四、过滤器厚度的常见规格
FFU 配套过滤器69mm 厚度是行业主流，同时还有 50mm、80mm、90mm、100mm 等可选厚度。69mm 规格在过滤面积、阻力特性、安装空间、备件通用性之间实现良好平衡，是绝大多数新建洁净项目的首选。
如果项目有特殊要求，可结合 FFU 风机静压、箱体内部空间选择其他厚度。厚度更大的过滤器，滤材展开面积更大，初阻力更低、容尘量更高，使用寿命更长；超薄款过滤器适配吊顶上部空间受限的改造项目，但容尘量相对偏低，压差上升速度更快。佰伦净化可根据客户 FFU 风机性能参数，推荐最合适的过滤器厚度与滤材方案，平衡风量、阻力与使用寿命。
五、非标尺寸与选型注意事项
除标准模数规格之外，佰伦净化支持非标 FFU 过滤器定制，用于生产设备布局、特殊洁净棚造型、定制款 FFU 等特殊场景。但非标过滤器存在明显短板：生产周期更长，对应的滤材、护框都属于专用件，后期备品采购周期长，通用性差，不利于车间长期运维。因此新建洁净厂房，佰伦净化优先推荐选用标准模数规格，只有改造项目或特殊工艺工位，才评估采用非标方案。
选型总结
FFU 配套空气过滤器最核心的标准尺寸为 570×570×69mm、1170×570×69mm、1170×1170×69mm，对应 2'×2'、2'×4'、4'×4' 三大吊顶模数。项目选型流程应优先确定吊顶龙骨模数，选定过滤器平面尺寸，再结合 FFU 内部空间、风机静压、洁净等级，确定过滤器厚度与过滤效率等级。佰伦净化 FFU 配套过滤器可提供 H13、H14、U15 等多种效率等级，支持液槽密封、胶垫密封两种结构，出厂完成逐台扫描检漏，可配套提供检测报告，适配 GMP、ISO14644 各类洁净规范，同时提供前期技术核对、现场检漏技术支持等配套服务。
