一、液槽高效过滤器整体结构组成
液槽高效过滤器主要由高效滤材、分隔支撑部件、铝合金外框、果冻胶密封层四大核心部分组成。
高效滤材主流采用玻纤高效滤纸，常见效率等级 H13、H14，对应高等级洁净室末端过滤；根据工况也可选用 PTFE 聚四氟乙烯滤材适配特殊腐蚀工况。滤纸通过分隔结构形成褶皱，保障过滤面积，控制过滤器运行阻力。
分隔结构分为无隔板 V 型热熔胶分隔，以及有隔板铝隔板两种结构。市面上绝大多数液槽高效过滤器采用无隔板 Mini pleat 结构，滤材展开面积大，运行阻力更低；少数特殊工况选用铝隔板液槽高效。
铝合金外框一般采用挤压铝合金型材，作为过滤器主体框架，框架的平面度、直角精度直接决定底部胶面平整度，是容易被忽略的关键部件。外框表面可做阳极氧化处理，提升耐腐蚀能力。
果冻胶密封层灌注在过滤器底部四周环形凹槽内部，是液槽过滤器实现密封的核心部件，外观呈现半透明果冻状弹性胶体，具备良好可塑性。

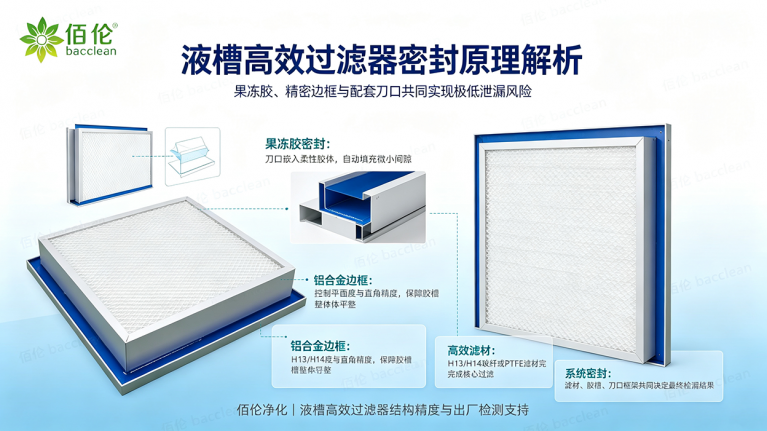

二、液槽果冻胶密封核心工作原理
普通刀口密封过滤器工作逻辑，是过滤器边框压紧橡胶垫片，垫片发生弹性形变填充过滤器与风口刀口之间缝隙，依靠压紧力实现密封。这套模式存在明显短板，对风口框架平整度、过滤器边框平整度、现场压紧均匀度要求极高，任意一处存在偏差，垫片无法完全填充缝隙，就会产生微小旁路漏缝。
液槽密封逻辑完全不同，过滤器底部环形槽内灌注果冻胶，配套送风口带有金属刀口。过滤器吊装就位之后，金属刀口向下嵌入沉入果冻胶胶体内部。果冻胶属于高可塑性柔性材料，刀口可以直接 “切进” 胶体当中，胶体自动包裹刀口四周，自动填充微小间隙。
即便送风口刀口框架存在一定加工公差、安装平整度偏差，果冻胶依靠自身形变自适应补偿缝隙，切断未过滤空气的旁路通道，以此实现极低旁路泄漏概率。这也是液槽过滤器在旧厂房改造项目当中优势突出的根本原因。
这里需要着重说明，自适应补偿不等于可以无限制容忍框架变形。刀口严重扭曲、大量毛刺、锈蚀缺口，依旧会割伤胶体，造成密封失效，框架依然需要基础加工质量保障。

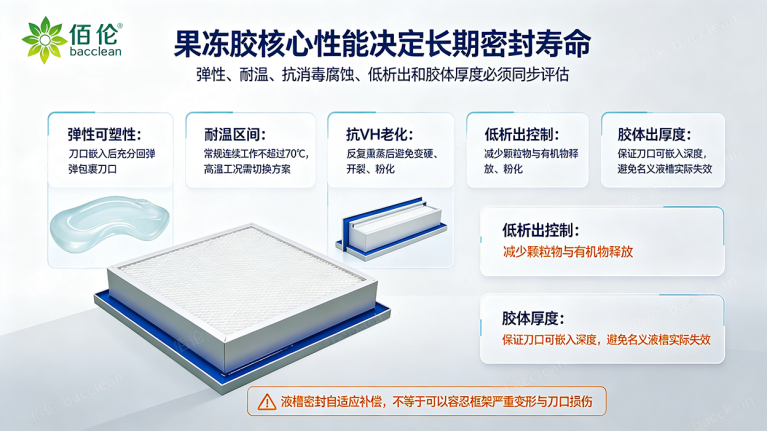

三、果冻胶核心性能指标，决定液槽过滤器长期密封寿命
果冻胶是整套密封系统的心脏，很多项目液槽过滤器后期出现隐性泄漏，根源不是滤材损坏，而是果冻胶性能衰减。选型与验收时需要重点关注胶体几项关键性能。
第一是弹性与可塑性，刀口嵌入之后胶体可以充分回弹包裹刀口，不能过硬造成形变不足，也不能过软出现高温或者自重发生塌陷流淌。 第二是耐温区间，常规液槽果冻胶属于有机胶体，适用常规洁净室温环境，连续工作温度一般不超过 70℃，绝对不能用于高温烘烤工况，高温会直接熔化胶体，永久丧失密封能力。 第三是抗消毒气体腐蚀，制药车间经常使用 VHP 汽化过氧化氢消毒，胶体需要具备耐 VHP 老化能力，劣质胶体长期反复 VHP 熏蒸，会出现变硬、开裂、粉化，慢慢失去密封效果。 第四是低析出特性，胶体不能挥发析出颗粒物、有机物，避免对洁净环境造成二次污染。 第五是胶体厚度，胶体厚度决定刀口可嵌入深度，胶体厚度不足，刀口无法充分浸入胶体，名义液槽结构，实际密封效果大打折扣。
佰伦净化液槽高效过滤器所选用果冻胶，针对制药洁净室 VHP 反复消毒工况优化，兼顾可塑性、抗老化、低析出，出厂会对胶面逐台外观检查，确认胶体无气泡、无开裂、无局部缺损。
四、铝合金边框对于密封效果的影响
很多采购人员把全部注意力放在滤材与果冻胶，忽略铝合金边框。如果过滤器铝合金边框平面度差，过滤器底部胶槽会出现翘曲，局部位置胶体高低不一致。吊装之后，部分区域刀口扎入胶体很深，部分区域刀口几乎接触不到胶体，直接形成泄漏通道。
所以液槽过滤器生产过程，铝合金型材裁切、加工工艺非常关键，需要严格控制边框平面公差、直角公差。佰伦净化生产过程对边框做精度管控，保障底部胶槽整体平整，保证整圈果冻胶可以均匀和刀口配合。

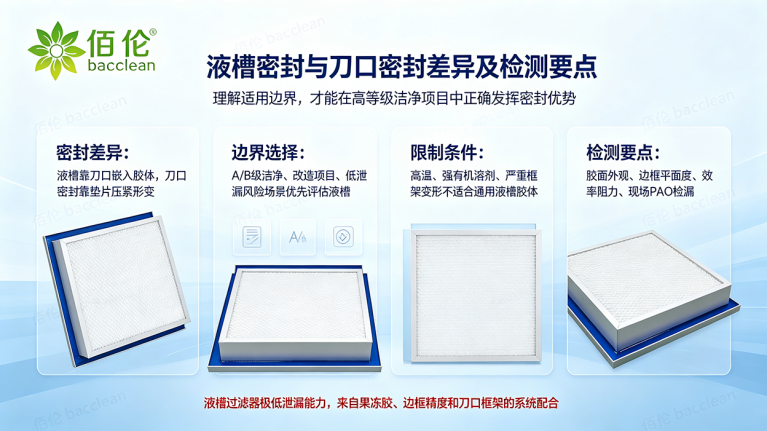

五、液槽密封与传统刀口垫片密封本质差异
液槽果冻胶密封依靠刀口嵌入柔性胶体，胶体自适应填充缝隙，对于框架平整度容忍度更高，可以抵消一定安装公差，失效多来自胶体划伤、高温熔化、化学腐蚀，在改造项目当中检漏通过率更高，但耐温上限不超过 70℃，产品整体成本更高。
传统刀口垫片压紧密封依靠压紧橡胶垫片，垫片受压形变完成密封，对框架平整度要求严苛，框架不平极易发生漏风，失效大多来自垫片老化、压紧不均、框架变形，产品采购成本更低，耐温上限取决于垫片材质本身。
液槽密封并非全场景碾压刀口密封，它的优势集中在高等级 A/B 级洁净、改造项目、对旁路泄漏零容忍工况。在高温、强有机溶剂工况，液槽果冻胶会被破坏，反而不适合使用。
六、液槽高效过滤器出厂核心检测要点
液槽过滤器不能只看滤纸效率检测，密封相关检查同样必不可少。 第一，逐台扫描外观，果冻胶完整无划伤、气泡、缺口，边框无翘曲变形。胶面一旦出厂存在损伤，后期现场无法修复。 第二，过滤器效率与阻力测试，确认 H13/H14 效率达标，阻力符合设计参数。 第三，胶槽整体平整度目视与工装核查。
需要注意，出厂阶段一般不做模拟刀口压入测试，模拟压入之后胶体被刀口割伤，产品直接报废。密封是否可靠，依靠零部件品质加加工精度保障，在项目现场通过 PAO 检漏最终验证。
七、小结
液槽高效过滤器极低泄漏能力，并不是来自滤纸，而是一整套果冻胶 精密边框 配套刀口框架密封系统。滤材只是基础，果冻胶配方、边框加工精度、配套送风口刀口质量三者共同决定最终密封效果。理解这套底层原理，才能够避开选型误区，充分发挥液槽过滤器在高等级洁净项目当中的价值。
