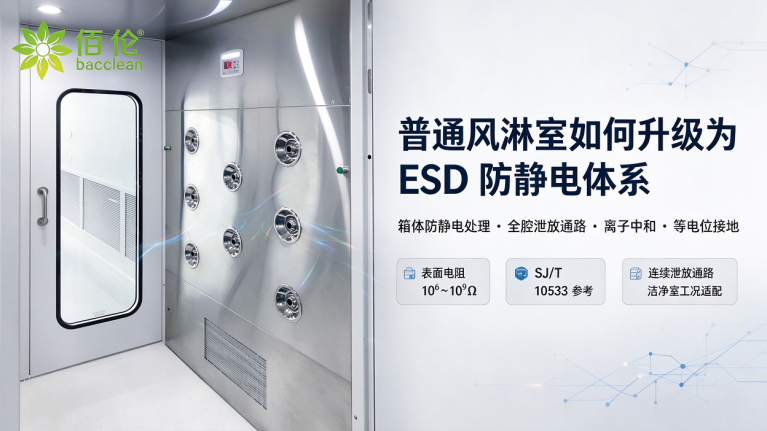

箱体整体防静电处理

普通风淋室箱体多采用冷轧钢板喷塑或者普通不锈钢板材。普通喷塑层属于绝缘材料，静电容易在箱体表面积聚；普通不锈钢虽然可以导电，但表面电阻参数不稳定，无法稳定控制在防静电区间。想要实现箱体防静电，需要对箱体表面做专业防静电处理，使箱体表面电阻稳定维持在 10⁶~10⁹Ω，符合 SJ/T 10533 防静电相关规范要求，从设备本体抑制静电堆积。

市场上部分简易改造仅在箱体表面粘贴防静电标识，内部板材仍使用普通材质，无法真正起到静电泄放效果。客户在改造验收阶段，需要使用表面电阻测试仪对箱体壁板、顶板等多个点位进行实测核验，避免无效改造。佰伦净化防静电风淋室在生产阶段即采用防静电喷涂工艺，区别于后期简易贴膜改造，防静电涂层附着力强，不易因人员磕碰、气流长期冲刷而脱落，电阻性能长期稳定，适配洁净车间持续生产工况。

内部静电泄放通路改造

箱体完成防静电处理之后，风淋室内所有人员可接触区域，都需要配套防静电构件，搭建连续、完整的静电泄放通路，避免局部点位产生电荷积聚。

地面部分，可铺设防静电地垫，地垫需要与车间 ESD 等电位接地系统可靠连接，人员站立于地垫上时，人体携带的静电能够平稳导入大地。地垫选型需适配洁净环境，不易产生粉尘脱落，不造成洁净室二次污染。

门把手、室内扶手是人员高频接触部件，应替换为防静电材质。普通塑料扶手绝缘性高，人员触碰时极易发生静电放电；普通金属扶手导电过快，存在静电冲击风险，防静电材质可以将静电缓慢泄放，规避瞬时放电现象。

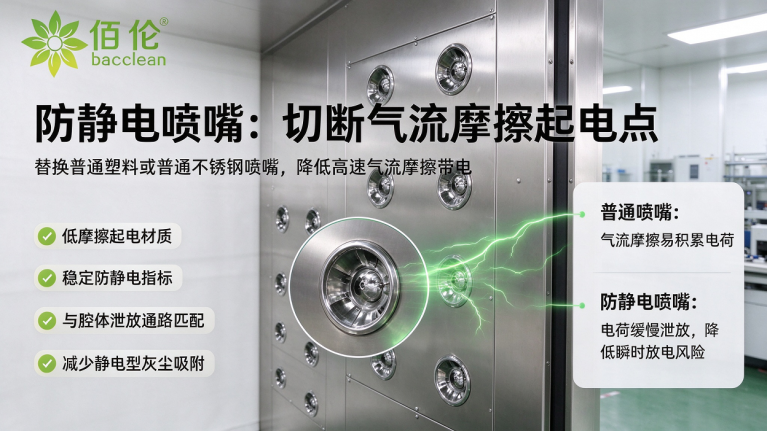

喷嘴作为高速气流出口，是容易被忽略的静电产生点。高速空气持续摩擦喷嘴内壁，会不断积累静电荷，因此需要将常规塑料或普通不锈钢喷嘴更换为防静电喷嘴，降低气流摩擦起电概率，保障吹淋过程不会新增静电隐患。佰伦净化 ESD 风淋室标配防静电喷嘴、防静电扶手与门拉手，整套接触部件统一匹配防静电指标，打通全腔体内静电泄放通道。

加装离子中和装置（核心改造项）

箱体防静电和接地，只能解决设备本体静电积累问题，无法消除人体、衣物上携带的静电荷。工作人员行走、衣物摩擦会持续产生静电；风淋高速气流冲刷衣物时，摩擦作用还会进一步加剧静电堆积，带电微粒会牢牢吸附在衣物表面，出现 “风淋吹不掉灰尘” 的现象。所以加装离子中和装置，是普通风淋室升级防静电功能最核心的改造环节。

离子中和装置工作原理是释放正负离子，随高速吹淋气流覆盖人体表面，中和衣物、人体携带的静电荷，让尘埃失去静电吸附力，从而被气流带走。行业内常用的改造方案主要分为三类：

第一类为离子风棒 / 离子风嘴方案，安装在风淋室侧壁或者顶部，和风淋风机联动启停。人员进入风淋室触发感应后，离子装置同步启动，正负离子随吹淋气流喷射至人体表面，中和静电荷，残余电压控制在合理范围，静电消除响应速度快，是电子车间最常用的改造方案。

第二类为离子风网，也叫离子栅格，安装在高效过滤器出风面下方，采用交流电离方式产生大面积均匀离子气流，腔体内部离子场分布均匀，适合百级等高洁净等级、静电管控严苛的半导体洁净车间。

第三类为后置离子风棒方案，在风淋室出口位置单独布设离子装置，人员完成主吹淋流程后，在出口短暂停留，进一步中和残余静电，适合静电敏感度极高的精密元器件生产工序。

佰伦净化可根据客户洁净等级、产品静电敏感度，定制匹配离子中和方案，设备联动逻辑优化，离子发生组件配套防尘结构，减少过滤器粉尘对离子发射针的污染，降低后期维护频次。

接地系统改造

防静电体系的核心逻辑是疏导电荷，而非储存电荷，所有防静电构件只有接入可靠接地系统，静电泄放通路才能真正生效。接地施工必须严格遵循 ESD 工程规范，很多防静电改造项目失效，根源就在于接地施工不规范。

风淋室箱体需要使用 6mm² 黄绿双色软铜线进行跨接，接入车间等电位汇流排，保证箱体各板块之间电位一致。防静电地垫接地线需要串联 1 兆欧限流电阻后接入防静电接地极。接地电阻指标需要满足规范要求，当防静电接地与电气 PE 保护接地共用接地网时，整体接地电阻需符合现场设计要求。

施工过程有明确禁忌：防静电地线不可接入电源零线，也不能搭接防雷引下线，两种线路的电流特性不同，混接不仅会破坏静电泄放效果，还会带来电气安全隐患，建议设置独立防静电接地系统。佰伦净化在防静电风淋室项目交付时，配套完整接地施工指导文件，协助现场完成接地验收测试，保障整套 ESD 接地系统合规可用。

入口前端辅助管控措施

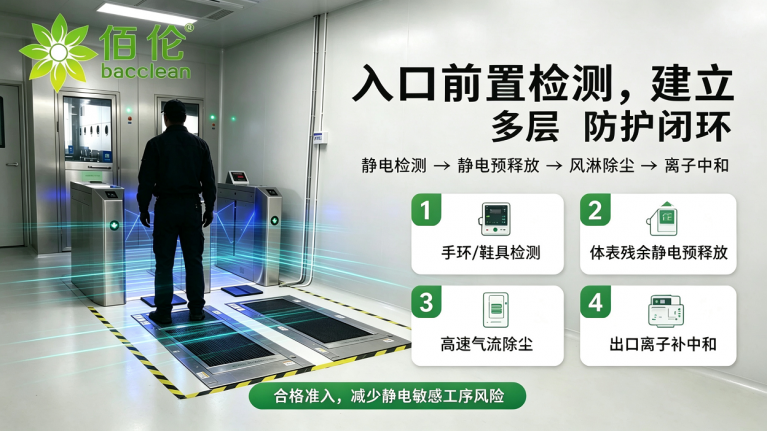

想要构建完整静电防护链路，风淋室防静电改造需要和前端管控手段结合。可在风淋室入口位置配置人体静电释放球或者人体综合测试仪。人员进入风淋室前，先触摸静电释放球释放体表残余静电；选用人体综合测试仪方案时，人员需要完成手环、鞋具静电检测，检测合格方可进入风淋室，形成 “静电检测→静电预释放→风淋除尘→离子中和” 的多层防护闭环，全方位管控人员带入洁净区的静电风险。

改造完成后的日常维护要点

防静电改造并非一次性工程，日常定期检测维护，才能长期维持设备 ESD 性能，这也是洁净车间体系审核中的重点核查项。

每月使用表面电阻测试仪抽检箱体壁板、防静电地垫、扶手、喷嘴等接触部件，确认表面电阻保持在 10⁶~10⁹Ω 区间，一旦发现指标偏移，及时排查涂层磨损、部件老化等问题。

每季度对离子风棒、离子风网进行性能检测，重点检测平衡电压以及静电衰减时间。离子发射针表面积尘会削弱离子生成能力，需要定期使用无水乙醇清洁，保障离子中和效率。

定期检查接地连接线，查看接线端子有无松动、氧化锈蚀情况，保证静电泄放通路持续导通，避免接地断路造成整套防静电系统失效。

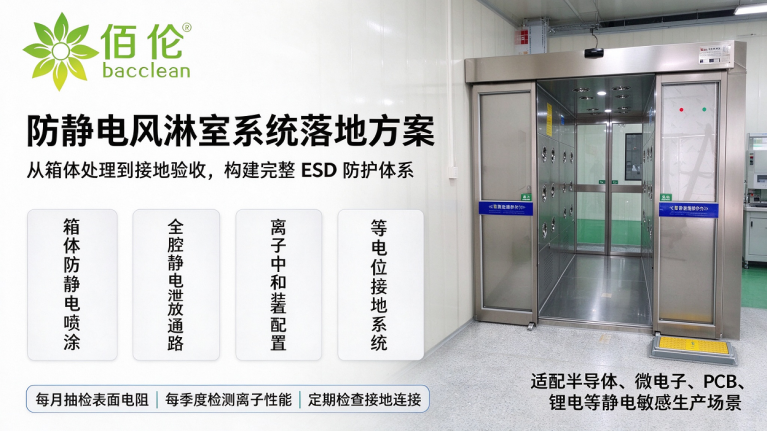

总而言之，普通风淋室想要实现可靠防静电效果，绝非简单加装配件或者粘贴标识就能完成。需要箱体防静电处理、全腔静电泄放通路搭建、离子中和装置配置、标准化等电位接地系统协同配套，形成一套完整的 ESD 防护体系。佰伦净化具备丰富的电子、半导体、PCB 洁净车间项目经验，可根据现场洁净等级、静电管控指标，提供风淋室防静电改造或者全新防静电风淋室定制方案，配套技术交底、验收指导服务，满足不同静电敏感行业洁净生产要求。
