一、可配置的输送形式

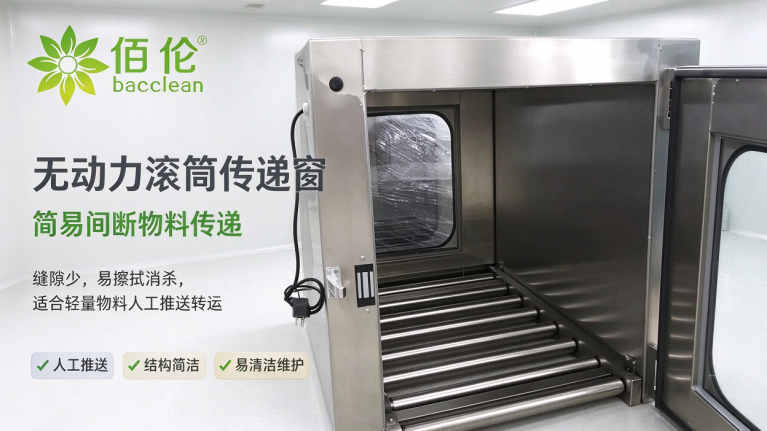

1. 无动力滚筒

无动力滚筒属于相对简易的输送结构，多用于较长尺寸的传递窗，依靠人工推送完成物料转运。物料放置于滚筒台面上，操作人员轻推即可将物料输送至另一侧。整体结构简洁，表面缝隙较少，便于日常擦拭与消杀维护。

适合物料重量不大、间断式传递的工况，也是洁净项目中选用较多的输送类非标方案。

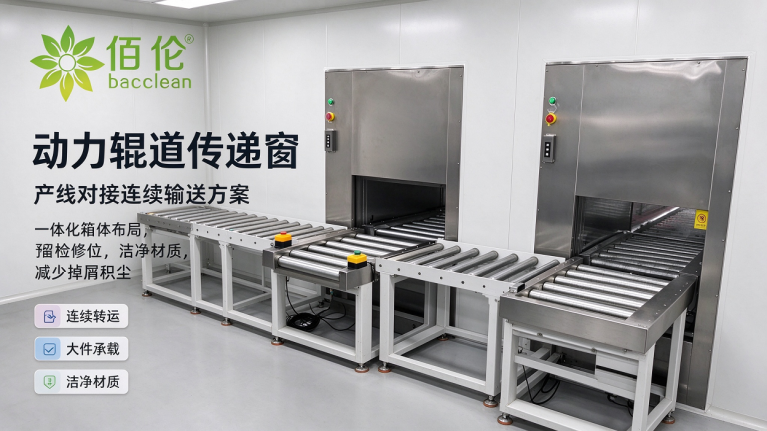

2. 电动传送带 / 动力辊道输送

电动传送带或者动力辊道方案，适合物料连续转运、单件物料自重偏大，或是需要和前后生产线对接联动的场景。可在传递窗箱体内部布置皮带输送线或者辊道输送线，部分项目可配套防护罩、表面除尘辅助机构，辅助降低物料外表面携带的粉尘。

佰伦净化在这类非标方案设计时，会将输送机构与传递窗箱体做一体化布局，预留检修位置，降低后期维护难度。皮带、辊道的选型均优先考虑洁净室适用材质，减少掉屑、积尘风险，适配洁净车间常态化擦拭、熏蒸等消毒作业。

3. 气动升降门搭配输送结构

针对大件、重型物料的输送场景，可将传递窗门体设计为气动升降门，和内部传送带、辊道配合使用，增大物料进出的通行空间，提升大件物料上下料的便利性。在方案阶段需要同步校核升降门的密封结构与互锁逻辑，保障气闸隔离功能不受输送机构影响。

二、增加传送带结构需要重点关注的问题

1. 门互锁功能不可失效

传递窗的核心功能依靠两门互锁机制实现，不管是机械互锁或是电子互锁，增加传送带后，不得因为输送机构的开口、贯通结构破坏互锁逻辑，禁止出现两侧门可以同时开启的情况。一旦两门能够同步打开，洁净区与非洁净区之间的空气屏障失效，会产生空气对流，带来交叉污染风险。佰伦净化在非标设计阶段，会针对传送带贯通位置做结构隔断设计，同步复核互锁控制程序，保障两侧门体满足气闸使用要求。

2. 跨区域连续输送需要设置缓冲分段

传送带不建议不间断直接贯通洁净区与非洁净区。如果工艺需要连续传送物料，应在两区之间增加缓冲设施，采用分段输送的方式。可搭配表面清洁或者消毒工序，控制污染物随输送载体进入高洁净区域，降低跨区污染风险。方案设计时，需要结合车间压差布局，评估输送开口处的气流扰动情况。

3. 输送部件材质与结构卫生设计

传送带、辊筒、支架等零部件，必须选用洁净室适配材料。材料表面应平整光滑、耐腐蚀、不易脱落微粒，便于擦拭消毒，避免选用容易积尘、掉纤维碎屑的普通皮带。整体结构设计尽量减少缝隙、凹槽等卫生死角，降低粉尘、残留污染物藏匿的位置。佰伦净化在非标选型时，会优先推荐符合洁净使用场景的输送配件，优化支架接缝、固定点位，方便运维人员日常清洁。

4. 气流组织不能被输送结构遮挡

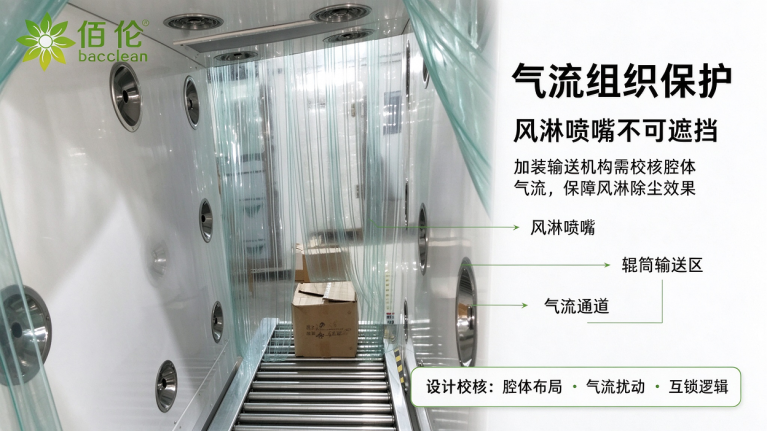

层流传递窗依靠上部送风、下部回风或者单向层流气流维持腔体内部洁净环境；风淋传递窗依靠高速喷嘴喷出气流剥离物料表面尘埃。加装传送带之后，输送支架、皮带、辊筒以及物料摆放位置，都不能遮挡送风口、回风口和风淋喷嘴。

一旦风口或者喷嘴被遮挡，会打乱腔体内部气流组织，降低层流自净或者风淋除尘效果。佰伦净化在方案设计阶段，会对腔体内部布局进行气流校核，合理规划输送机构高度与安装位置，规避遮挡风口的问题。

5. 高等级洁净场景的验证评估

制药、生物、医疗等高洁净等级项目，定制带传送带的传递窗时，需要提前评估清洁验证、消毒适配性与整体密封性能。传送带、辊筒的缝隙位置容易积累污染物，在验证方案中需要重点覆盖，防止输送机构成为持续污染源。可结合车间使用的消杀方式，评估材质耐受能力，规避消毒液腐蚀部件或者析出微粒的问题。

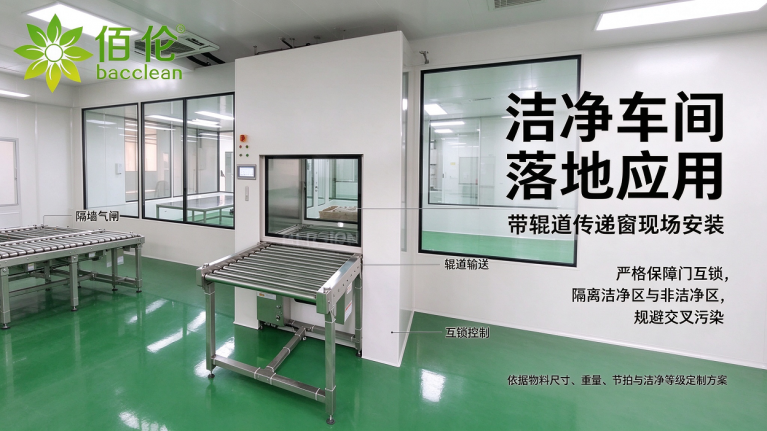

三、选型方案参考建议

常规小件物料间断传递，选用标准不锈钢台面或者无动力滚筒传递窗基本可以满足使用需求，项目投入更低，清洁维护简单。如果现场需要连续进出物料、人工搬运负荷较大，或是设备需要和上下游生产线对接，可评估定制搭载传送带、动力辊道的层流传递窗或风淋传递窗。 在方案前期沟通阶段，需要明确物料外形尺寸、单件重量、输送节拍、洁净等级、消毒方式等信息。佰伦净化可结合项目参数，完成腔体结构、输送机构、门互锁系统的一体化方案设计，配套提供设备结构图纸、电气控制说明，便于项目开展图纸会审、洁净验证等相关工作。

总结

层流传递窗、风淋传递窗内部可以搭载传送带、辊道类输送结构，但均属于非标定制产品，需要结合现场工艺综合评估。设计的核心要点是保障门互锁功能完好、维持腔体内部原有气流组织，做好输送结构的卫生化设计，控制跨区域输送带来的污染风险。普通间断物料转运优先选用标准台面；产线对接、连续输送工况，可启动非标方案评估。

佰伦净化拥有多行业洁净非标传递设备的设计落地经验，可配合客户工艺需求开展方案设计，在满足物料输送功能的同时，保障传递窗气闸隔离、自净或风淋除尘的基础功能，适配不同洁净车间的管控要求。
