一、强电接线：单相 220V FFU 常见接法

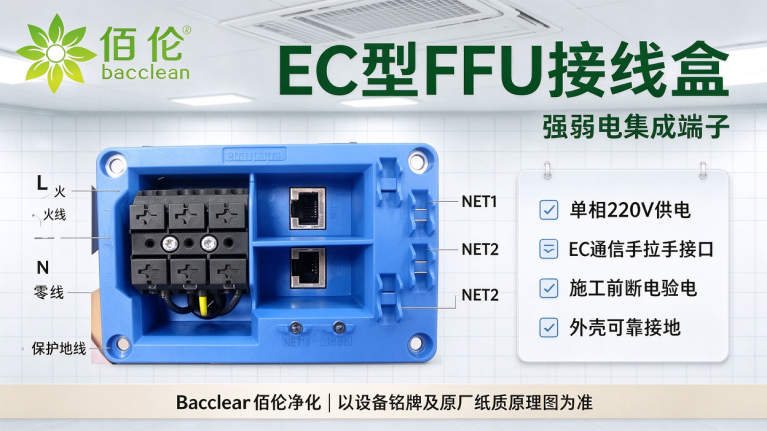

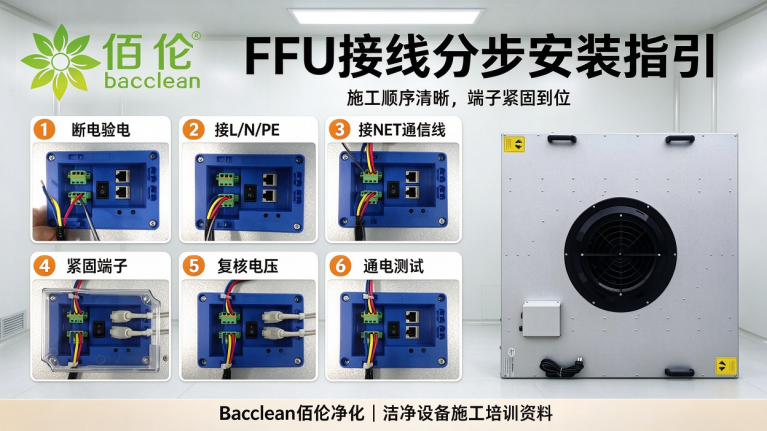

常规单相 220V FFU 接线盒内部引出三根电源线，线路标识与常规线缆颜色参考如下：L 为火线，线缆颜色多为红色或棕色；N 为零线，线缆颜色多为蓝色；PE 为保护地线，线缆颜色为黄绿双色。 接线作业操作流程：作业前断开上级电源并执行验电操作，确认回路无电后方可开展接线工作；将电源火线接入接线端子 L 位置；零线接入端子 N 位置；保护地线接入 PE 端子，保障设备外壳可靠接地；紧固所有接线端子，检查铜线无外露、端子无松动情况；通电前，使用万用表复核回路电压，确认电压参数正常，再进行设备上电测试。

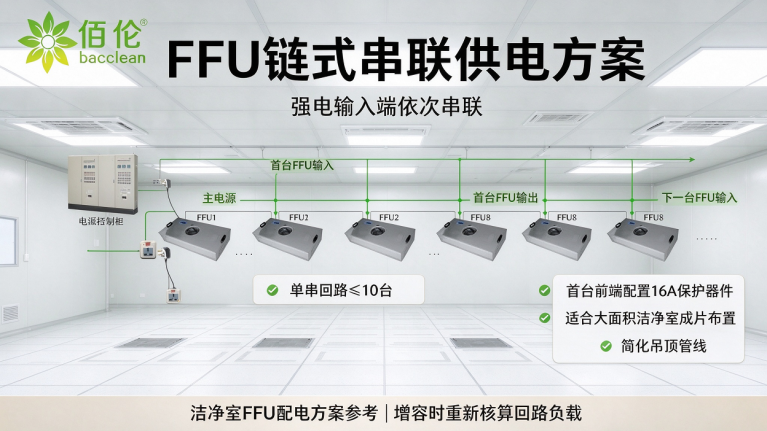

部分 FFU 接线盒区分输入端与输出端，该设计用于多台 FFU 链式串联供电。主电源接入第一台 FFU 输入端，再由第一台输出端引线接入下一台 FFU 输入端，以此依次链式连接。佰伦净化建议，采用这种串联供电方案时，单串回路数量建议控制在 10 台以内，首台设备前端配置 16A 回路保护器件。串联布线方式可简化吊顶内管线布置，适合洁净室大面积成排 FFU 布置场景。
二、弱电 / 控制接线：EC 电机 FFU 常见接法

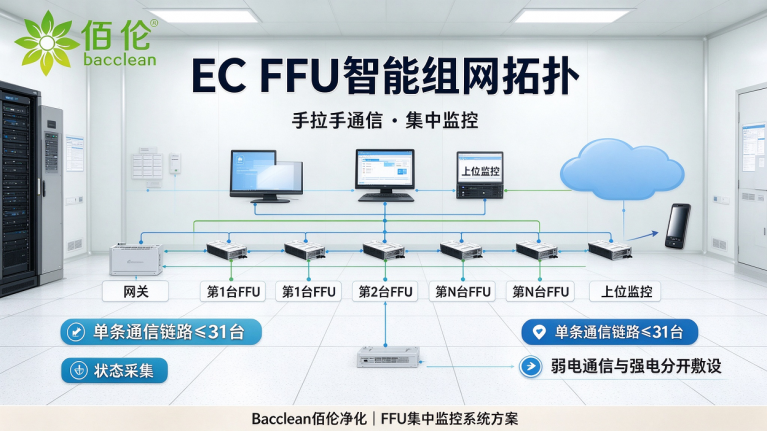

EC 电机款 FFU 除供电回路外，还配套弱电通信控制线，常见采用网线或者屏蔽通信线缆进行连接。佰伦净化 EC 型 FFU 机身配置 NET1、NET2 两组网络通信接口，多台设备之间采用手拉手串联方式连接，组成一条通信链路。每组链路首台设备通过网线连接至控制网关或上位控制系统，单条通信链路设备数量参考上限为 31 台，实际组网数量以配套技术资料为准。 该组通信线路用于实现 FFU 远程启停、档位调速、运行状态采集以及故障信号上传等功能。弱电通信线路与强电供电线路需要分开敷设，两类线路不可混接，防止强电干扰通信信号，影响控制系统稳定。
三、几种常见 FFU 接线形式
- 单台 FFU 独立供电适用于小型洁净棚、局部净化区域这类设备数量少、后期检修便捷的场景。直接接入 220V 市电，完成 L、N、PE 接线，外壳接地不可省略。单台独立回路，后期检修不影响其他 FFU 运行，便于单点维护。
- 多台链式串联供电多用于洁净室吊顶 FFU 成片布置场景，采用设备输入、输出端依次串接的布线方式，规划回路时管控单串设备台数，降低线路过载风险，减少吊顶内部布线工作量。
- 交流接触器集中控制适合车间整组 FFU 统一启停场景，主供电回路由交流接触器管控，控制开关向接触器发送启停信号，可实现一组 FFU 同步启停，多用于无需单独调速的 AC 电机 FFU 系统。
- EC 组网智能控制适用于需要集中监控、分组调速的项目场景，设备之间使用网线串联 NET 接口，链路接入网关后接入上位监控系统，运维人员可在中控端查看各台 FFU 运行状态、故障信息，按需调节风机转速。佰伦净化 EC 型 FFU 控制接口布局规整，接口标识清晰，方便现场施工人员识别线路，降低接线错接概率。
四、施工注意事项
接线作业前，必须切断对应回路电源并验电，禁止带电开展接线操作；火线、零线、地线线缆颜色按规范区分，不可随意混用；强电电源线与弱电通信网线分开走线，尽量避免长距离紧贴平行敷设，减少电磁干扰；接线端子务必压紧，防止虚接发热，带来安全隐患。 若项目选用三相供电 FFU，需要对照设备铭牌核对相序、额定参数，不能直接套用单相 FFU 接线方案。设备初次通电后，需要观察风机转向、运行噪音、机体振动情况，查看故障指示灯状态是否正常，发现异常及时断电排查。
五、佰伦净化配套相关说明
佰伦净化出厂 FFU 产品均附带纸质版接线原理图，设备接线盒内部也印有简易线路标识，便于现场施工人员对照识别。设备接线端子、通信接口标识清晰，线缆接入位置预留合理操作空间，适配吊顶狭小空间的安装作业。 对于 EC 智能组网型 FFU，配套网关、通信线缆、总线拓扑说明资料一并随设备交付。在项目实施阶段，可提供接线相关技术指引，协助施工方理解组网逻辑。如果项目需要定制分组控制方案，可结合洁净区布局，提供对应的接线拓扑参考资料。
六、后期验收与运维提示
全部接线完成后，不要直接长时间连续运行。优先做逐台单机通电测试，确认单台 FFU 启停、调速功能正常，再开展整组联调。EC 组网系统联调完成后，核对中控平台的设备在线状态、故障报警信号是否可以正常上传。 日常运维巡检时，可定期检查接线端子有无发热、线缆外皮老化破损情况；洁净区消杀作业，避免消毒液长时间浸泡接线盒、通信接口，防止线路短路或信号异常。如果后期增减 FFU 台数，需要重新核算回路负载，复核供电线路与保护器件配置，满足电气安全要求。
总结
FFU 接线分为强电供电回路与弱电通信控制回路，AC 电机 FFU 以强电接线为主；EC 电机 FFU 除供电线路外，还需要布置通信总线用于智能控制。现场存在独立单台供电、链式串联供电、接触器集中控制、EC 总线组网等多种接线方案，不同方案适用场景各有区别。
佰伦净化提醒，所有现场接线施工，都要严格遵循电气施工规范以及设备原厂图纸，施工人员具备对应的电气作业资质，落实断电验电、可靠接地等安全操作，保障 FFU 供电与控制系统稳定运行，满足洁净室长期使用需求。
