一、尺寸与结构要求

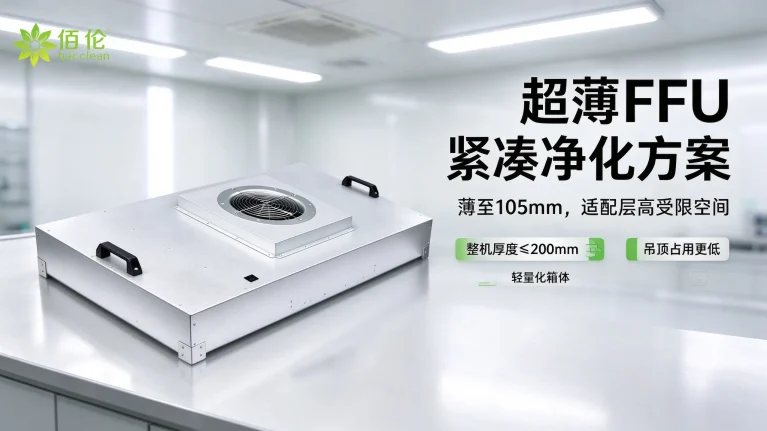

超薄 FFU 整机含过滤器的箱体厚度普遍控制在 200mm 以内，部分紧凑型机型可做到 180mm，极致薄款可低至 105mm，对比常规标准 FFU 300~350mm 的厚度，大幅压缩吊顶占用高度。 厚度缩减带来最大挑战是内部风道空间紧张，因此风道结构必须经过流体仿真优化，采用特殊进风导流与顺风分流结构，减少气流涡流与局部阻力，保证气流扩散均匀，实现出风面风速稳定。 机身采用轻量化设计，整机重量根据规格一般在 15~42kg 区间，减轻吊顶龙骨承重负荷，降低原有吊顶加固的工程量，方便现场吊装、搬运与后期过滤器更换。佰伦净化超薄 FFU 采用轻量化高强度板材与一体化框架结构，在保证箱体刚性不变形的前提下降低自重，适配老旧厂房原有吊顶结构，减少改造施工成本。

二、过滤性能要求

机身超薄，但是过滤指标不能妥协。需要按照项目洁净等级匹配 HEPA 或 ULPA 过滤器：ISO6~7 级（千级 / 万级）洁净区域选用 H13/H14 级 HEPA 过滤器，对 0.3μm 颗粒过滤效率≥99.97%；ISO5 级及以上百级、十级等高等级区域，选用 U15/U16 级 ULPA 过滤器，对 0.12μm 颗粒过滤效率≥99.9995%。 超薄机型配套过滤器厚度压缩至 50~70mm，选用低阻高容尘滤材，可选 PTFE 滤材，在减小滤体厚度的同时降低初始风阻，延长过滤器使用寿命。密封优先采用液槽凝胶密封或者刀边密封结构，过滤器泄漏率控制在 0.01% 以下。佰伦净化超薄 FFU 出厂前每台均完成 PAO 扫描检漏，确保过滤器与箱体密封无渗漏，满足 GMP、半导体无尘室的验收要求。

三、风速与风量要求

超薄 FFU 出风面设计风速维持在 0.3~0.45m/s，常规标准 FFU 最高可达 0.5m/s，超薄机型受紧凑风道限制，风速上限略低。风速均匀性偏差控制在 ±20% 以内，高等级洁净项目可做到≤±10%。 通过优化叶轮、导流板结构设计，可以改善气流分布，部分优化机型平均风速可提升 25%。风量需要匹配洁净室换气次数设计，例如 1175×575 主流规格超薄 FFU，额定风量一般在 1000~1400m³/h。佰伦净化在产品研发阶段借助流体仿真进行风道优化，削弱超薄腔体内部涡流问题，保证出风均匀性，减少局部风速差异。

四、电机与能耗要求

超薄 FFU 优先选用 EC 直流无刷电机，单机功率通常在 100~150W。受紧凑风道阻力影响，同风量下超薄 FFU 电机功率会略高于常规 EC FFU，但对比传统 AC 电机依然可以实现 30%~50% 的节能效果。 电机必须内置过热保护功能，电机设计寿命≥50000 小时，支持无级调速或者多档位调速。设备运行噪声控制在 48~58dB (A)。狭小腔体内部散热是关键难点，佰伦净化优化电机安装位置与散热通道，保障设备 24 小时不间断连续运行，避免密闭吊顶空间内电机积热导致的降速或故障。

五、静压与风阻要求

在面风速 0.45m/s 工况下，机外静压（余压）≥90Pa。整机静压需要克服过滤器初始阻力 150~250Pa 以及终阻力 400~550Pa；EC 电机整机静压能力可达 500~800Pa。 超薄 FFU 风道短、内部空间紧凑，固有风阻相比标准 FFU 更高，需要通过风道结构优化 + 低阻滤材组合方案抵消静压损失，保障长期运行风量衰减可控。佰伦净化在选型阶段会结合客户现场过滤器阻力、吊顶回风条件，核算静压余量，避免项目投入使用后风量不足。

六、材质与密封要求

箱体材质可选镀铝锌板、304 不锈钢、冷板烤漆或者铝合金，板材需要具备防锈、耐腐蚀、轻量化特性。整机箱体漏风率控制在 1% 以内，高等级洁净项目要求≤0.5%。密封优先选用硅胶整体密封或者液槽凝胶密封结构。内部风道内衬选用金属材质，规避橡塑材料长期老化析出微粒，避免给洁净空间带来二次污染。佰伦净化超薄 FFU 箱体板材采用精密折弯工艺，接缝处做密封处理，降低箱体自身漏风风险。

七、控制与监控要求

控制系统支持单机独立控制，也可接入多机组网群控。EC 电机配套 RS485 通讯模块，可实现集中调速、故障报警、运行状态、能耗监控等功能。设备预留运行指示灯、故障指示灯以及干接点信号，方便接入楼宇 BMS 监控系统，实现远程状态管理。佰伦净化超薄 FFU 的控制方案可灵活选配，单机简易调速、分区群控均可按需配置，适配锂电、医疗器械、半导体微型环境等不同项目智能化管控需求。

八、适用场景与局限

超薄 FFU 的核心应用场景集中在层高受限改造项目，例如老厂房室内净高不足 3m、吊顶上部空间狭小；也适用于设备内嵌环境，如半导体 EFEM、微型隔离环境 mini-environment，同时可集成在洁净工作台、小型洁净棚这类局部净化单元内。

超薄 FFU 存在固有局限：风速上限相比标准 FFU 偏低，过滤器更换操作空间更小，同等风量下电机功率略高。如果现场吊顶净高充足，一般≥2.6m，优先选用标准 FFU，综合性能与维护便利性更优。佰伦净化在前期方案沟通阶段，会结合客户现场吊顶高度、洁净等级、换气次数需求，客观对比标准 FFU 与超薄 FFU 方案，为客户推荐经济合理的选型，不盲目推荐超薄机型。

总结

超薄 FFU 是空间受限场景下的定制化净化方案，薄是外在特征，性能、密封、散热、稳定运行才是核心底线。不能单纯以厚度作为选型唯一指标，必须综合评估风量、静压、过滤完整性、噪音、散热与吊顶承重。佰伦净化超薄 FFU 从风道仿真设计、轻量化箱体、EC 电机选型、密封结构、出厂 PAO 检漏到控制系统配套，形成完整产品体系，适配洁净厂房改造、局部层流、微型隔离环境等项目。同时配套设备出厂检测报告、安装调试指导，协助客户完成现场验收，在有限吊顶高度条件下，稳定保障洁净环境指标。
