一、最常见的三种标准尺寸
目前国内洁净室应用最广的 FFU 标准尺寸主要有三种，均适配国内洁净吊顶通用模数，通用性强，备件采购便捷，是新建洁净项目的首选。
575×575mm 规格，对应 2'×2' 模数，单台风量一般在 500—700m³/h 左右。该规格体积小巧，多用于局部百级区域、小型洁净棚、洁净工作台配套送风单元、实验室独立净化工位，适合小面积、分散式的局部层流需求。佰伦净化该款 FFU 可选用 EC 节能风机，支持单台独立调速或群控组网，适配小空间局部净化场景。

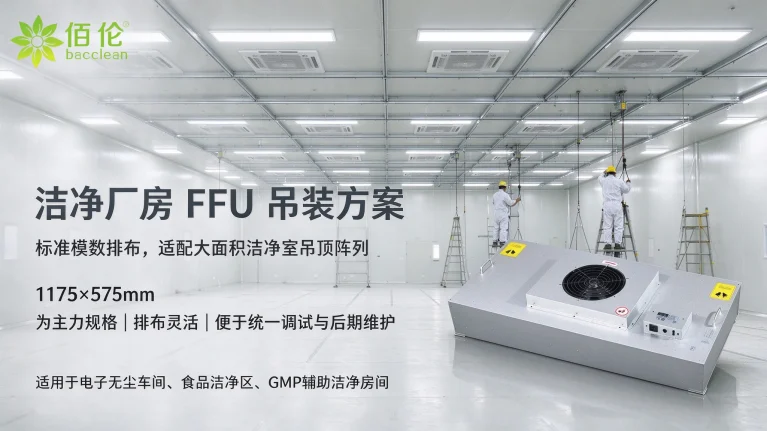

1175×575mm 规格，对应 2'×4' 模数，是国内大面积洁净室吊顶阵列布置中应用最普遍的规格，单台风量通常在 1000—1400m³/h。该尺寸排布灵活，便于根据房间面积灵活组合，广泛用于电子无尘车间、食品洁净区、GMP 辅助洁净房间，也是佰伦净化出货量最大的 FFU 机型。
1175×1175mm 规格，对应 4'×4' 模数，单台覆盖送风面积更大，单台风量约 2200—2800m³/h。使用该规格可以减少吊顶上 FFU 的拼接数量，降低吊顶开孔、密封、接线工作量，减少漏风隐患，适合大开间洁净室、高换气量的核心生产区域，例如锂电、半导体核心工艺间。
这三种尺寸之所以成为行业主流，核心原因是与洁净室吊顶龙骨模数高度匹配，便于批量吊装、统一调试、后期维护与扩容，过滤器备件通用性高，降低项目长期运维成本。
二、其他常用标准尺寸
除上述三大主力规格外，行业还有一批次常用标准尺寸，用于特殊布局场景。 1175×875mm 规格，对应 3'×4' 模数，适用于中等面积送风单元，可用于风量需求介于 2'×4' 和 4'×4' 之间的区域，减少设备数量。 575×875mm 规格，对应 2'×3' 模数，多用于局部净化、设备侧层流防护，或是吊顶龙骨分割受限的改造项目。 575×1175mm 规格，本质和 1175×575mm 为同一台设备，仅长宽安装方向互换，在吊顶布局排版受墙体、立柱限制时使用。
除此之外，部分外资项目、海外出口项目会采用 610×1220mm、915×610mm 等英制模数规格，这类规格更多适配进口吊顶龙骨体系，国内常规新建项目较少选用。佰伦净化可同时提供国标模数与英制模数 FFU，满足国内项目与出口项目的不同需求。
三、模数尺寸与箱体实际尺寸的关系

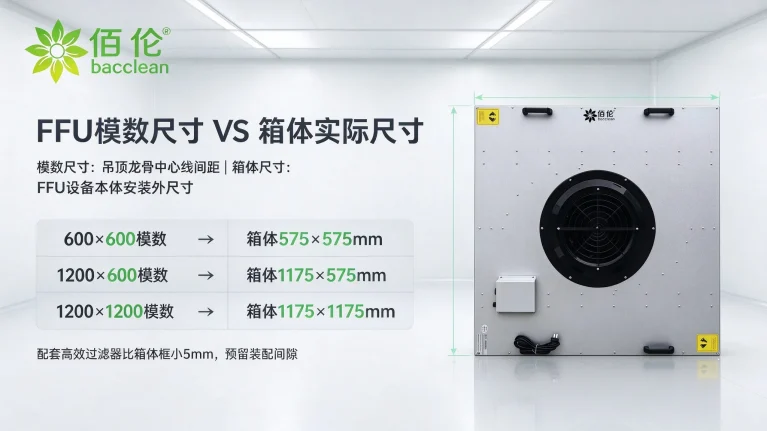

FFU 一般嵌入洁净室吊顶龙骨内安装，模数尺寸是龙骨中心线之间的距离，会略大于 FFU 箱体实际外尺寸，这是工程选型最容易踩坑的地方。以国内最常用的 55mm 端面宽度龙骨为例： 1200×1200mm 模数，对应箱体实际尺寸 1175×1175mm； 1200×600mm 模数，对应箱体实际尺寸 1175×575mm； 600×600mm 模数，对应箱体实际尺寸 575×575mm。
配套高效过滤器的外形尺寸，会比 FFU 箱体内部安装框略小约 5mm，预留装配间隙。例如 1175×1175mm 箱体，配套高效过滤器尺寸为 1170×1170mm；1175×575mm 箱体配套 1170×570mm 高效过滤器；575×575mm 箱体配套 570×570mm 高效过滤器。
三者尺寸关系直接决定项目落地：模数尺寸决定吊顶开孔、龙骨排版；箱体尺寸决定 FFU 能否顺利吊装就位；过滤器尺寸决定后期备品采购与 PAO 检漏配套。佰伦净化在方案阶段会同步提供龙骨排布建议图、FFU 外尺寸图、配套过滤器图纸，协助设计院与施工方核对吊顶开孔，规避尺寸不匹配的现场返工问题。
四、机身厚度的常见规格

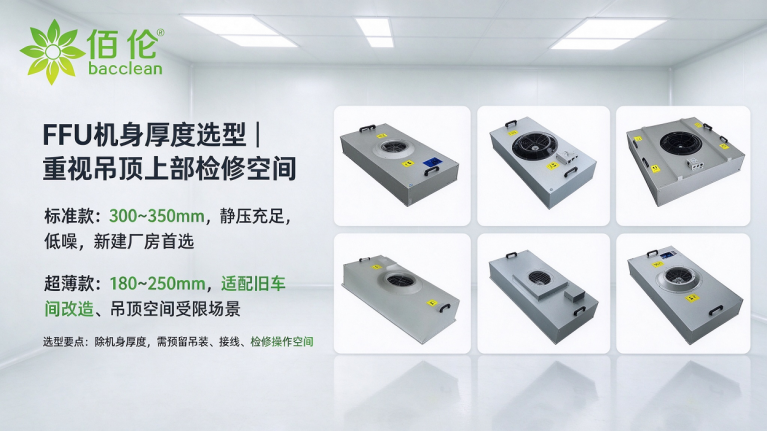

FFU 平面尺寸相对统一，但机身厚度可选范围很大，选型时很多项目容易忽略吊顶上方检修空间。常见厚度包含 180mm、190mm、250mm、285mm、300mm、320mm、340mm、350mm。
标准型厚度多在 300—350mm，内部静压箱空间充足，风机运行更稳定，气流均匀性更好，噪声控制更优，是新建洁净厂房的主流选择。超薄型厚度可做到 180—250mm，针对吊顶上部空间不足的旧车间改造项目、小型洁净棚、层流罩配套场景。

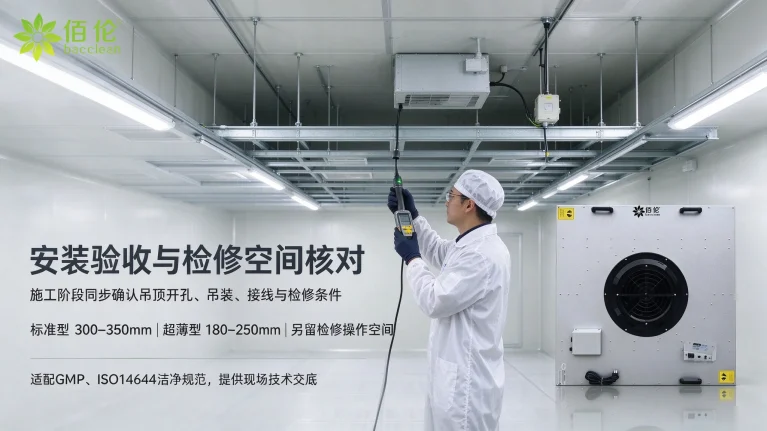

选型时必须核算吊顶上方净高，除 FFU 机身厚度之外，还需要预留检修、接线、吊装操作空间。若上部空间紧张，佰伦净化可提供超薄款 EC FFU，在压缩机身厚度的同时保障风量与气流稳定性。
五、非标定制尺寸
除标准模数尺寸之外，佰伦净化支持非标 FFU 定制。部分项目会受生产设备布局、洁净棚外形、层流罩安装位置、特殊吊顶模数限制，需要定制非标准长宽。

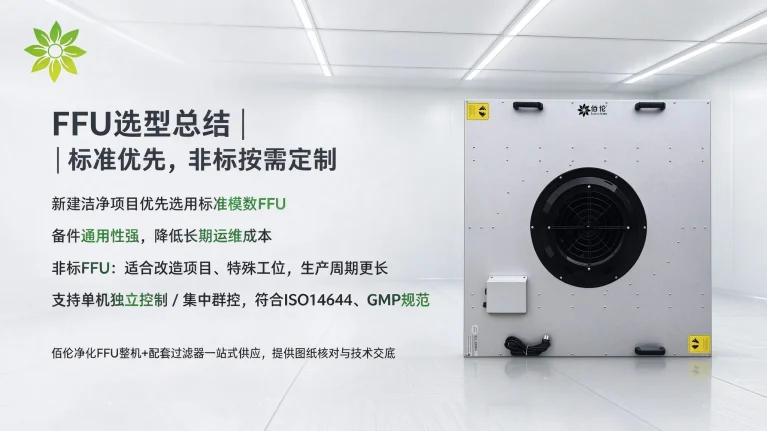

但非标 FFU 存在一定局限性：生产周期更长，对应的高效过滤器属于专用非标件，备件采购周期更长，通用性差，后期扩容不便。因此新建洁净工程，佰伦净化一般优先推荐采用标准模数规格，只有改造项目或特殊工艺工位，才评估使用非标方案。
选型总结

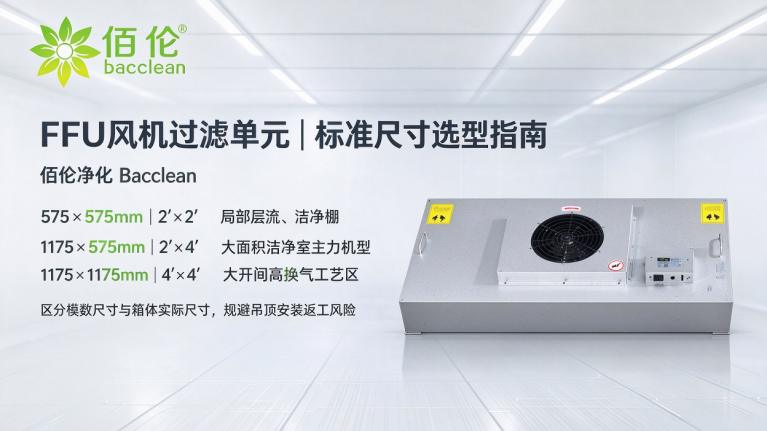

FFU 最核心的标准尺寸为 575×575mm、1175×575mm、1175×1175mm，对应 2'×2'、2'×4'、4'×4' 三大模数。项目选型流程应优先确定吊顶龙骨模数，选定 FFU 平面尺寸，再结合吊顶上部检修空间、换气量、噪声要求，确定机身厚度。
佰伦净化 FFU 全系列机型均配套对应规格初效、高效过滤器，出厂完成性能检测，可提供单台独立控制、集中群控方案，适配 GMP、ISO14644 等各类洁净规范，同时提供前期图纸核对、现场技术交底等配套技术支持。
