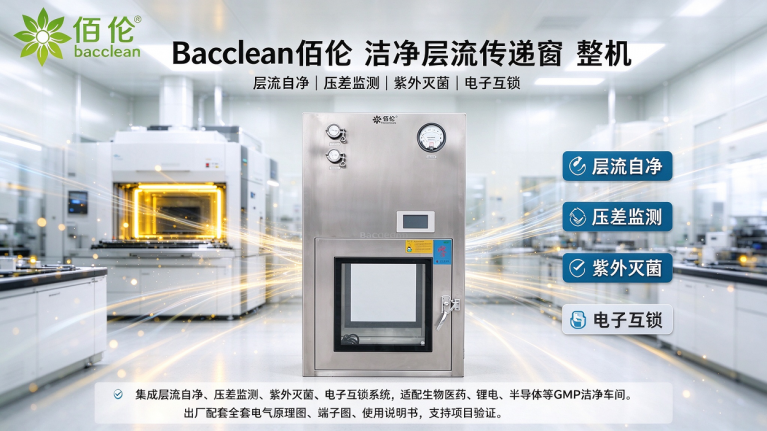

从电气系统构成来看，层流传递窗的接线通常划分为四大回路：总电源回路、风机与压差监测回路、照明及紫外消毒回路、电子互锁主控回路。佰伦净化出厂的层流传递窗均配套完整电气图纸与说明书，可配合工程安装人员完成接线调试，并针对特殊工况提供电气方案技术对接。
一、总电源回路
常规层流传递窗供电规格为 AC220V、50Hz 单相三线制，包含火线 L、零线 N 与保护地线 PE。接线作业前，需要核对现场供电参数与设备铭牌参数一致，箱体外壳必须可靠接地，保障设备与人员电气安全。

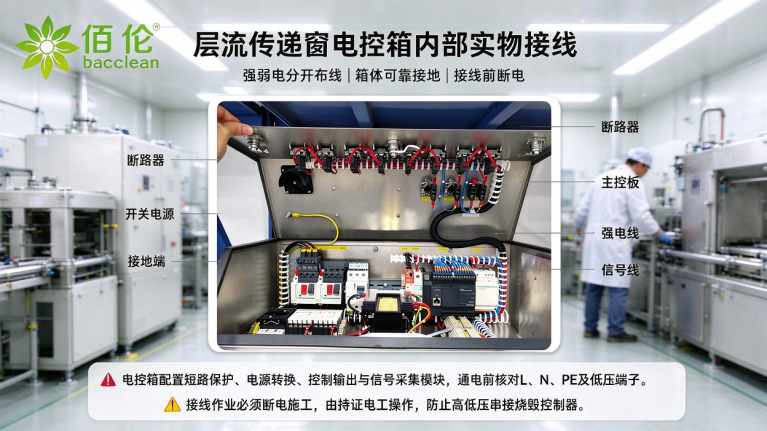

电源线接入设备电控箱后，首先经过小型断路器或熔断器，实现短路与过载保护；之后再分别接入主控板与电源转换模块，分出强电负载回路与低压控制回路，强弱电分区明确，降低干扰。
二、风机与高效过滤器压差监测回路
层流风机一般布置在箱体顶部，气流经过高效过滤器送入内腔，形成上送下回或上送侧回的单向层流。风机由主控板或中间继电器驱动控制：
- AC 交流风机：直接采用 AC220V 供电；
- DC 直流风机：需要电源模块将 AC220V 转换为 DC24V 等直流电压。
部分机型配套压差表或压差开关，采集高效过滤器上下游压差信号，用于判断过滤器使用状态；压差信号接入主控板后，可实现压差异常提示功能。风机设有延时自净逻辑，需两门全部关合到位、系统确认互锁锁闭后，风机才会启动运行，保障吹淋、传递流程的气流稳定性。
三、照明与紫外灯回路
内腔照明灯、紫外消毒灯由主控板分回路独立控制。照明灯用于传递作业时观察内腔物料；紫外灯用于物料传递完成后，对箱体内壁表面进行消毒处理。
紫外回路带安全联锁保护逻辑：任意一扇门处于打开状态时，紫外灯禁止点亮；紫外灯工作期间开门，紫外灯即刻断电熄灭，防止紫外光外泄。控制器支持消毒定时设置，可按洁净管理需要配置消毒时长。
四、电子互锁与控制回路
电子互锁是层流传递窗电气控制的核心单元，整套组件包含主控板、电磁锁、门磁传感器、开门按钮、状态指示灯、蜂鸣报警器。基础控制逻辑：
- 一侧门开启时，另一侧门保持锁闭；
- 两侧门不可同时解锁；
- 门未完全关闭到位时，风机、紫外灯无法启动，系统可触发报警。
市面上多数机型电磁锁采用 DC24V 供电；门磁传感器用于反馈门体开闭状态；两侧门的控制板依靠通讯线交互信号，实现跨门互锁联动。需要提示的是，导线颜色没有统一国标规定，不能仅凭线色判断功能，接线识别应以电控板端子标识及说明书为准。
典型整体接线路径

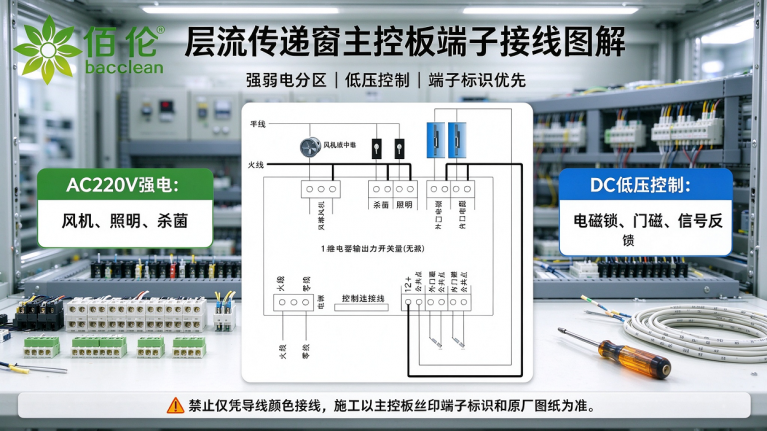

AC220V 市电接入电控箱后，先经断路器或熔断器保护；电源分为两路 —— 低压控制电源供给主控板、门磁、指示灯、DC24V 电磁锁，强电负载电源供给风机、照明灯、紫外灯。主控板持续采集两侧门磁信号，判断门体状态并输出信号控制电磁锁锁定或解锁；系统确认两门全部关闭、满足运行条件后，启动层流风机，腔体建立单向层流；传递流程结束风机停止，可按预设程序启动紫外消毒；开门按钮、呼叫按钮、故障报警指示灯接入主控板对应端子，完成人机交互与故障提示。
安装与通电调试注意事项
- 接线作业全程断电操作，正确区分 L、N、PE，箱体接地不可省略；严禁将 DC24V 电磁锁、门磁等低压信号线误接至 AC220V 强电端子，以免损坏控制器。
- 接线完成通电调试时，按顺序测试：先验证双门互锁逻辑，确认无法同时开门；再依次测试风机启停、内腔照明、紫外联锁、报警提示、压差监测。
- 用于 GMP 洁净车间的层流传递窗，互锁功能、风机自净、紫外联锁、压差监测的测试过程可纳入 IQ/OQ 验证文件，留存测试记录。
- 现场改动线路、更换控制器、更换门锁配件后，需要重新完整测试全部电气与互锁功能，确认状态正常后再投入使用。
佰伦净化的配套服务
在电气安装与调试维度，广州佰伦净化可为洁净项目提供相应的技术支持：出厂设备配套完整电气图纸、端子图与使用说明书，便于现场施工人员规范接线；可根据项目要求提供 DC 风机、压差监测、紫外消毒等配置方案，适配不同洁净等级与工艺需求；针对 GMP 洁净车间项目，可配合开展互锁功能、风机自净、紫外联锁等电气性能测试，并协助整理相关技术资料，助力客户完成验证准备。
现场接线环节，如遇端子定义、强弱电分区、互锁逻辑调试等疑问，可联系佰伦净化技术团队进行沟通，获取针对性的接线建议。设备调试完成并确认各项功能正常后，方可投入使用。
