一、安装前准备

安装前应先核对设备型号、外形尺寸、开孔尺寸、电源要求和互锁方式，确认与洁净室图纸一致。传递窗通常安装在洁净区与非洁净区、或不同洁净级别洁净区之间的隔墙上，位置应便于物料转运，避开主要人行通道、强气流干扰区、振动源和高温高湿区域，防止压差波动、设备共振以及微生物滋生。

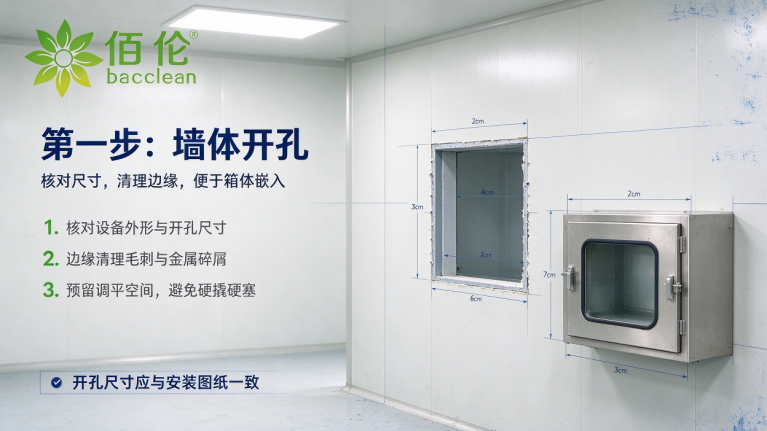

现场应完成墙面彩钢板开孔，开孔尺寸一般比传递窗外框尺寸大 10mm 左右，便于放入箱体和调平。开孔边缘应平整，清理金属碎屑、粉尘与毛刺，避免划伤箱体外壳与密封胶条。若传递窗搭载高效过滤器、紫外灯、风机或电控系统，进场后先清点配件，检查箱体、门体、密封条、电气线路是否完好，有无运输磕碰变形。

层流传递窗和风淋传递窗对现场洁净度要求更高，建议在洁净室主体净化空调系统吹扫完成后再进场安装，避免安装阶段大量粉尘附着在过滤器滤材内部，造成过滤器提前堵塞、PAO 检漏不合格。佰伦净化交付设备时附带完整的开孔图纸、电气原理图、安装指导手册，技术人员可提前对接施工方核对开孔尺寸与现场定位，减少现场开孔失误。

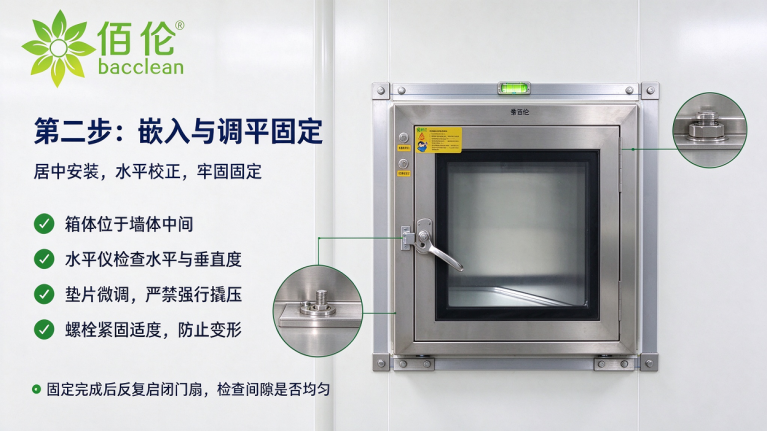

二、嵌入墙体与固定调平

将传递窗放入墙体开孔时，一般应使其位于墙体中间，保证两侧门露出长度基本一致，外观对称，物料进出操作方便。放入后使用水平仪检查箱体水平度和垂直度，必要时在箱体底部或四周加不锈钢垫片调整，严禁强行撬压箱体，避免箱体受力变形导致门扇卡滞、密封失效。

固定方式可采用膨胀螺栓、螺栓压框或专用安装件，将外框牢固固定在彩钢板墙体上。固定时应控制螺栓拧紧力度，不要过度拧紧挤压箱体变形，也不能固定不牢造成门扇开关不畅。箱体固定完成后，反复启闭两侧门，检查门扇开启、关闭是否顺畅，门扇与门框间隙是否均匀。佰伦净化传递窗箱体采用加厚钣金一体成型，结构刚性强，降低安装调平过程中箱体变形风险；外框预留标准安装孔位，适配彩钢板墙体的压框式安装方案。

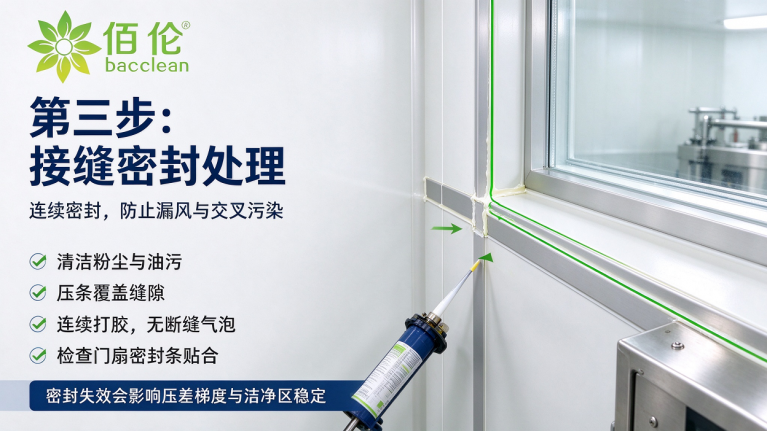

三、接缝密封处理

传递窗与墙体之间的缝隙必须做可靠密封，否则会破坏洁净室压差梯度，形成交叉污染通道，影响洁净区稳定运行。密封前应彻底清洁接缝表面的粉尘与油污，再采用中性硅酮密封胶、EVA 密封条或专用装饰压条处理。

行业常用做法是先用装饰圆角或铝型材压条覆盖缝隙，再在压条与墙体、箱体接触位置连续打胶。胶缝应均匀、连续、无断缝和气泡，避免出现孔隙漏风。同时检查门扇上的密封条，关闭后门扇与门框贴合紧密，无明显漏光、漏风现象。佰伦净化配套专用密封型材与耐老化密封胶条，密封件耐消毒剂腐蚀，可耐受 VHP、酒精等反复消杀，适配 GMP 车间长期消毒工况。

四、电气接线与安全要求

传递窗接线应由持证专业电工按电气图纸操作。普通洁净传递窗、层流传递窗多采用 220V 电源；风淋传递窗因带有风机和吹淋系统，功率相对较大，需按设备铭牌确认采用 220V 还是 380V 电源。

接线前必须断电验电，动力线和控制线应分开敷设并穿阻燃钢管保护，金属箱体外壳做可靠接地，保障用电安全。若设备配有紫外杀菌灯，应确认开门时紫外灯自动断电，防止紫外光灼伤操作人员；搭载臭氧消毒功能的机型，需设置联锁逻辑，只有在两侧门全部关闭的状态下，臭氧功能才可启动。佰伦净化电控系统内置安全联锁逻辑，互锁、紫外门控保护出厂预调试，接线端子标识清晰，降低现场接线错误概率。

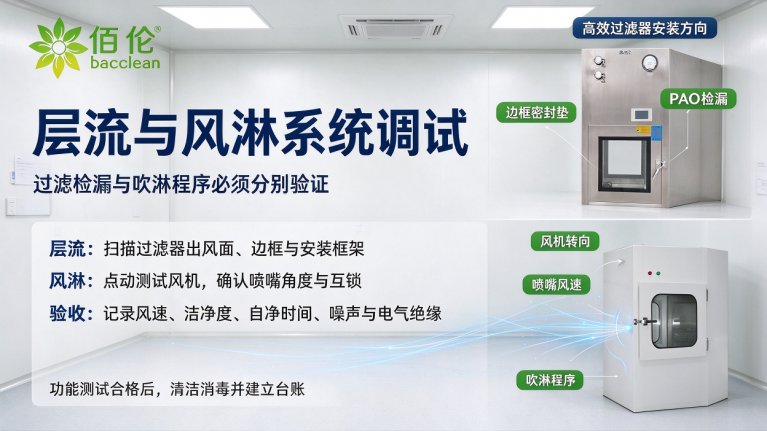

五、层流传递窗的过滤器安装与检漏

层流传递窗安装完成后，重点检查高效过滤器安装方向是否正确，边框密封垫是否平整无挤压。高效过滤器必须在洁净环境内拆除外包装，搬运时只能接触金属边框，严禁按压滤纸面，防止滤材破损产生漏点。

过滤器安装完成后，需要执行 PAO/DOP 气溶胶检漏，重点扫描过滤器出风面、滤材边框、密封胶接处和安装框架连接处，检漏合格后方可进入正式验收。同时需要测试腔体内平均风速、静态洁净度、自净时间、压差显示、风机噪声和互锁功能。用于 A/B 级等高等级洁净区的层流传递窗，需要完成完整的 IQ/OQ 验证。佰伦净化配套的高效过滤器出厂前完成逐台扫描检漏，设备预留标准 PAO 检漏接口，便于现场第三方检测，满足 GMP 验证资料归档要求。

六、风淋传递窗的风机与吹淋调试

风淋传递窗安装后应重点检查风机转向、喷嘴安装角度、吹淋时间和互锁程序。通电前先做线路检查，采用点动方式测试风机运行状态，若风机反转，调整三相电源任意两根火线相序即可。

随后检测喷嘴出风风速，行业常见验收要求为 20m/s 以上，具体以项目技术文件为准。吹淋时间支持现场设定，两门关闭后风机自动启动，吹淋结束自动停机。红外感应、门磁开关、状态指示灯、急停保护功能也需要逐一测试。箱体与地面、墙体接触缝隙同样需要密封，防止漏风和积尘；底部带检修口或回风格栅的机型，确认装配牢固、密封可靠。佰伦净化风淋传递窗风机出厂经过动平衡校正，喷嘴角度可现场微调，出厂前预调试吹淋逻辑，大幅缩短现场调试周期。

七、功能测试与验收

安装完成后开展整体验收，核心验收项目包括：两侧门互锁是否可靠，两门不能同时开启；门扇关闭后密封是否良好；紫外灯、照明、风机、过滤器、压差表、指示灯等元器件工作状态；电气接地电阻；箱体与墙体接缝密封效果。

层流传递窗需要留存风速、洁净度、PAO 检漏、自净时间等测试记录；风淋传递窗需要留存喷嘴风速、吹淋时间、互锁响应、噪声和电气绝缘测试记录。设备验收完成投入使用前，对箱体内外进行清洁消毒，建立定期巡检、维护、过滤器更换的台账记录。佰伦净化可协助客户整理验收资料，提供安装确认、运行确认相关技术支持，满足洁净车间验证归档需求。

总体来说，普通传递窗安装重点是开孔对位、箱体调平与墙体密封；层流传递窗增加高效过滤器安装与气溶胶检漏；风淋传递窗增加风机、喷嘴风速与吹淋程序调试。项目前期，佰伦净化技术团队可结合洁净等级、物料转运需求，提供选型建议与安装技术交底，全程配合施工单位完成现场安装、调试、验收，适配制药、食品、电子等多行业洁净工程。
