一、安装前准备
1. 场地与空间规划
安装点位应设在更衣流程末端，洁净区与非洁净区必经通道，避开车间送回风口、热源设备，间距保持 1.5 米以上，防止外部气流干扰风淋室内部气流组织。 空间预留：设备四周与墙体每侧预留 5mm 装配间隙，顶部预留≥300mm 检修空间，两侧距墙体≥500mm，内外出入口各预留 600mm 以上通行通道，方便后期过滤器更换、检修与人员通行。 地面基础：安装地面必须坚实平整，水平度允许偏差 2‰（公差 ±3mm 以内），地面承重≥500kg/m²。地面不平整会直接造成门体关合不严、密封条受力不均，出现漏风。若地面落差较大，需要提前做地面找平处理。 环境清洁：进场安装前，洁净车间主体装修完工，空调净化系统空载吹扫不少于 12 小时，减少现场浮尘，避免安装过程中粉尘污染高效过滤器。
2. 设备进场检验
开箱验收，核对型号、规格、配件清单，检查风机、控制面板、喷嘴、过滤器、门体配件是否齐全。 检查箱体板材有无运输磕碰变形、焊缝完好，密封条、观察窗玻璃完好，喷嘴无松动脱落。佰伦净化风淋室出厂前会完成预组装与功能预检，箱体、门体、控制系统分模块包装，降低现场拼装难度，但现场仍需要逐项核验，发现运输损坏第一时间反馈。 提前确认电源参数：单人风淋多为 220V 单相；双人、多人、货淋室、风淋通道采用 380V 三相五线制，提前预埋线缆，预留独立回路断路器。
3. 辅材准备
M10 膨胀螺栓、防震橡胶垫片、中性防霉硅酮密封胶；制药、食品等高卫生场景选用无硅环保密封胶，配套绝缘胶带、铜芯电缆、扎带、线管等。
二、现场组装流程
- 底盘就位将风淋室底盘平稳放置在预定位置，底盘下方加装防震垫片，减少风机运行振动传递至地面。使用水平仪多点测量底盘水平，地面不平则在底盘四角增减垫片反复调平，确认整体水平合格后再进行后续拼装。

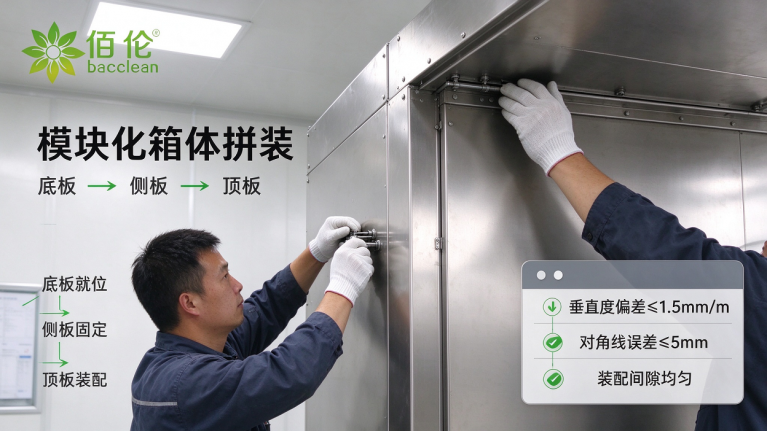

- 箱体拼装按照底板→侧板→顶板顺序组装。侧板与底盘用自攻螺丝紧固，顶板装配过程持续用水平仪监测垂直度，保证框架方正。箱体拼装完成后，垂直度偏差≤1.5mm/m，对角线误差≤5mm。佰伦净化模块化分体式箱体，装配接口标准化，降低现场拼装难度，减少拼接缝隙。

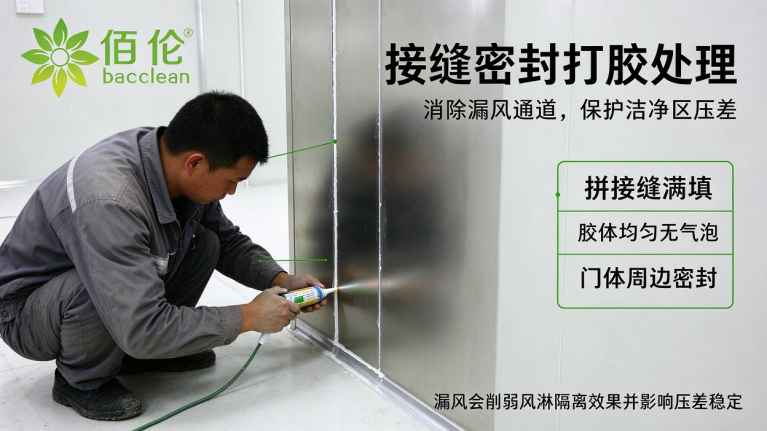

- 密封处理箱体拼接缝隙、箱体与墙体接触位置，使用密封胶满填，胶体均匀无气泡、断缝，消除漏风通道。所有接缝密封是重中之重，一旦漏风，会破坏洁净区压差，大幅削弱风淋隔离效果。
- 门体安装门框门板在工厂预装完成，现场只需要将铰链固定在侧箱体。调整门体，保证关门后门扇与门框缝隙均匀，开合顺滑无卡顿。若门缝不均匀，优先校正底盘水平，不要强行调整门框。佰伦净化标配加厚不锈钢铰链，门体密封胶条弹性稳定，保障长期使用密封性能。

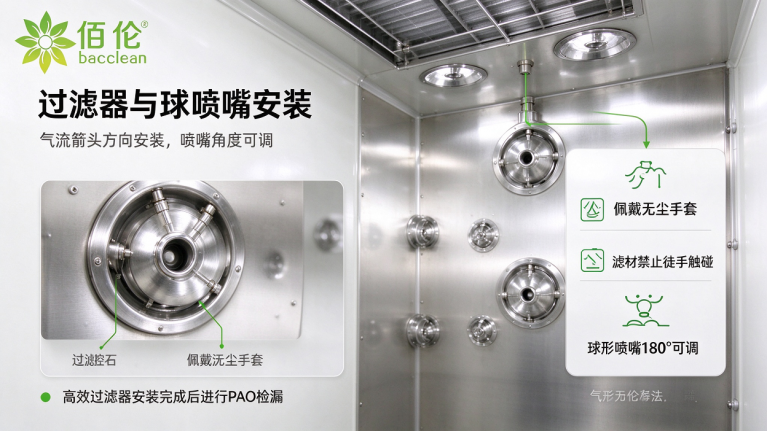

- 过滤器与喷嘴安装高效过滤器安装前，彻底清理风淋内腔；操作人员佩戴无尘手套，禁止徒手触碰滤纸。按照气流箭头方向安装，保证密封胶条完全贴合。球形喷嘴安装于喷嘴板，角度可 180° 调节，调试时根据吹淋需求调整喷射方向。高效过滤器安装完成后，需要做 PAO 检漏。
三、电气系统接线
- 电源配置单人小型风淋室采用 220V 单相；双人、货淋、通道式采用 380V 三相五线。预留电源功率大于设备额定功率 20%；动力线缆≥2.5mm² 铜线，控制线≥1.5mm² 铜线，配置独立断路器。
- 接线规范接线前断电验电，严格按照电气原理图接线。三相设备先点动测试风机转向，如果反转，调换任意两根火线。动力线缆与控制线分开敷设，线缆穿金属或 PVC 线管防护，禁止裸线外露；接线端子紧固，绝缘层无破损。
- 接地与安全箱体必须可靠接地，接地电阻≤4Ω，接地干线接入车间总接地网。紫外灯回路、急停按钮设置独立回路；紫外灯必须与门体联锁，开门自动切断紫外电源，防止紫外线灼伤人员。
四、调试与验收
- 基础功能测试风机点动测试转向，确认转向无误；使用热球风速仪检测喷嘴出口风速，稳定在 25~32m/s，风速不均匀度≤±15%，高等级洁净项目可控制在≤±10%。 吹淋时间按需设置，常规 15~30 秒，验证计时模块精准度。
- 安全与合规检查双门电子互锁功能验证：两门不可同时开启；吹淋结束后延时至少 5 秒方可开门；断电状态下，两门可手动开启，保障应急疏散。 红外感应测试：人员进入腔体自动触发吹淋，感应灵敏无延迟；急停按钮按下后风机立刻停机，互锁临时解锁。 噪音测试：设备正常运行，距离门前 1 米、离地 5m 位置，噪声≤65dB (A)。

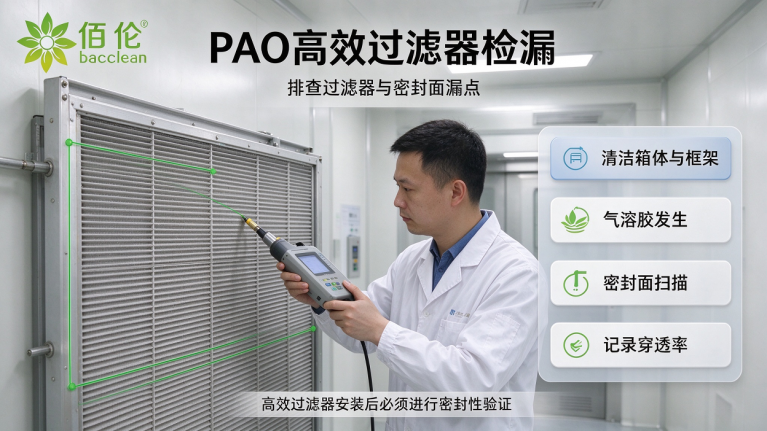

- 密封性与洁净度验证烟雾测试检查箱体接缝、门体密封位置，确认无烟雾泄漏。高效过滤器安装完成后执行 PAO 检漏，排查过滤器与密封面漏点。 全部调试完成后，空吹至少 1 小时，使用尘埃粒子计数器在腔体中心、离地 800mm 位置检测，确认洁净度达到设计 ISO 等级。
- 连续试运行空载连续试运转不少于 1 小时，全程监测风机震动、噪音、压差、互锁逻辑，确认无异常。
五、资料移交
验收完成后移交全套归档资料：出厂合格证、过滤器检测报告、风速均匀度检测记录、PAO 检漏报告、互锁功能测试记录、电气绝缘及接地电阻检测报告、箱体密封性检查记录、设备操作维护手册。佰伦净化交付时配套完整资料，可直接用于 GMP、SC 审计与 IQ/OQ 验证。
关键注意事项总结
水平度是基础：地面不平会导致门体变形、密封条失效，安装前期反复校平底盘。 密封是核心：所有拼接缝隙、箱体与墙体接缝必须打胶密封，漏风会直接破坏压差，降低风淋隔离效果。 风机相序不能错：三相电接反造成风机反转，风速极低，接线务必点动测试。 高效过滤器防护：滤纸极易破损，搬运、安装全程佩戴无尘手套，禁止触碰滤材。 接地不可省略：可靠接地是电气安全底线，接地电阻必须达标。 互锁功能严禁私自拆除：很多项目审计中发现人为短接互锁，会直接判定严重缺陷，导致验厂不通过。
佰伦净化可提供风淋室现场安装技术指导，模块化产品便于现场拼装，出厂前完成部件预检，配套完整验收资料，适配制药、食品、锂电、半导体等各类洁净车间新建与改造项目。在安装前期，我们会结合现场图纸给出空间预留、电源预埋建议，协助工程方规避安装风险。
