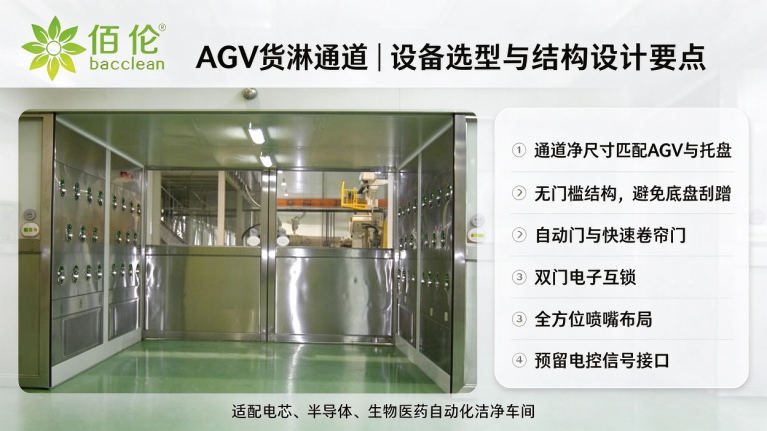

一、设备选型与结构设计要点
用于 AGV 通行的货淋通道，结构设计需要匹配机器人行驶特性，重点关注以下参数：
通道净尺寸与地面承载通道内部净宽、净高、进深需要根据 AGV 本体、托盘、物料外包装的最大外形尺寸设计，预留安全通行余量。地面结构按 AGV 自重 + 满载物料荷载校核，可选用低门槛或者无底板结构，消除台阶，避免刮蹭 AGV 底盘、车轮，保障托盘顺畅驶入驶出。
门体形式选择门体优先配置自动平移门或者快速卷帘门，依靠电控信号自动启闭，无需人工干预。门体的启闭速度、缓冲限位需要匹配 AGV 行驶节奏，防止门体与 AGV 发生碰撞。门系统保留双门电子互锁功能，同一时间仅允许一扇门开启，维持洁净区压差隔离。

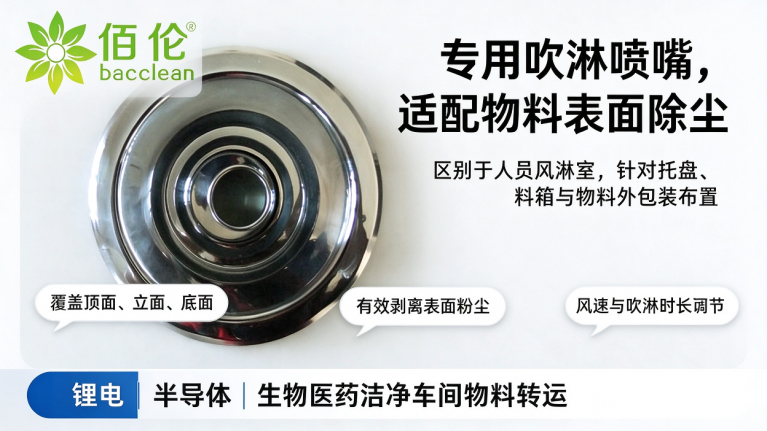

喷嘴布局与吹淋系统喷嘴排布不再按照人体高度布置，需要覆盖托盘、料箱、物料外包装的各个立面与底面，保证物料表面粉尘有效剥离。风机风速、吹淋时长可在控制系统内按需设置，适配不同洁净等级的除尘需求。
电控系统通信能力货淋通道控制器需要预留外部信号接口，支持和 AGV 调度系统、车间 PLC、MES 系统进行信号交互，接收外部触发指令并反馈设备运行状态，实现全流程自动化联动。
二、AGV 通行典型联动流程
AGV 携带物料跨区通行，整套自动化流程一般分为六个阶段：
- AGV 运载物料抵达货淋通道外侧停靠点位，依靠二维码、激光 SLAM 或者磁条定位，停留在预设等待区域；
- 现场光电传感器、毫米波雷达或者 AGV 调度系统发出到位信号，传递至货淋通道控制器；系统先自检，确认通道空闲、内门处于关闭锁闭状态；
- 外门收到允许开启信号，自动打开；AGV 按照设定速度驶入货淋通道，到位后反馈就位信号，外门自动关闭；
- 控制器检测确认内外两门全部关严、互锁生效，自动启动风机，按预设时长执行吹淋除尘；
- 吹淋程序完成后，系统解锁内门，内门自动开启，向 AGV 调度系统发送放行信号，AGV 驶入洁净区域；
- AGV 完全驶离通道后，内门自动关闭，设备恢复待机状态，等待下一台 AGV 的通行请求。
多台 AGV 同时作业场景，需要由上层调度系统统一做队列管理，设置排队机制，避免多台 AGV 同时申请占用货淋通道，发生拥堵、信号冲突。
三、信号对接实现方式

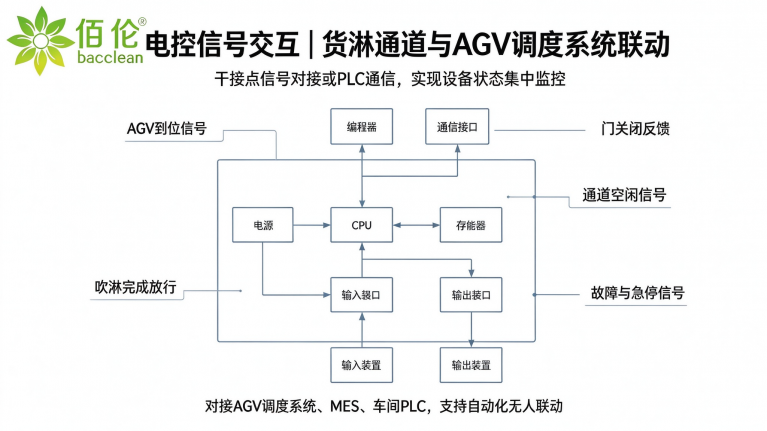

AGV 和货淋通道联动，普遍采用干接点信号对接或者 PLC 通信方案，常用交互信号包含：
- AGV 到位信号：可由地感线圈、光电开关、毫米波雷达采集，或直接由 AGV 调度系统输出；
- 通道空闲、外门允许开启信号：货淋通道自检完成，确认无任务、内门锁闭后输出；
- 门体关闭到位反馈信号：内外门完全闭合后，向控制器回传状态；
- 吹淋完成放行信号：吹淋周期结束，内门解锁，通知 AGV 可以继续行驶；
- 故障与急停信号：门卡滞、风机异常、互锁失效、急停按下时，输出信号通知 AGV 停止前进。
信号可以接入货淋通道本地 PLC，也可以接入 AGV 的 RCS 调度系统统一统筹管理，实现设备状态集中监控。
四、洁净与 GMP 合规要点

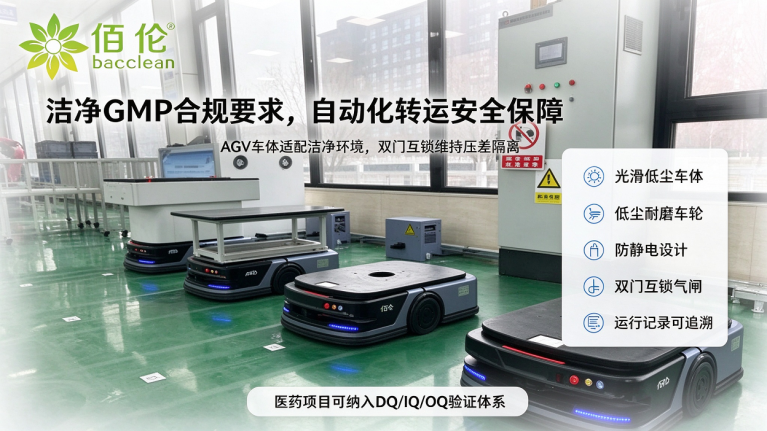

AGV 车体本身也需要适配洁净环境要求。车体表面尽量选用光滑平整、易于擦拭清洁、不易积尘的结构；车轮、驱动组件选用低尘、耐磨材质；半导体、精密电子车间，车体与地面、控制系统需配套防静电设计。 货淋通道必须保留双门互锁气闸功能，自动化联动不能取消互锁保护，避免高低洁净区直接连通，破坏车间压差梯度，造成污染物窜入洁净区域。 对于医药、食品等高合规项目，整套联动逻辑、吹淋参数、运行记录需要纳入验证体系，可在 DQ/IQ/OQ 阶段对信号交互、互锁逻辑、吹淋功能开展测试，留存相关技术文件。
五、项目落地实操注意事项
- 不建议改造普通人员风淋室供 AGV 通行。人员风淋室通道尺寸、地面、喷嘴、门体强度均为人体通行设计，AGV 长期通行容易造成门体变形、互锁损坏、地面破损。
- 吹淋风速、吹淋时长、喷嘴布局，需要结合物料包装材质、粉尘特性、目标洁净等级确认，避免高速气流吹翻轻质物料或者产生二次扬尘。
- 洁净车间存在较高压差时，需要核算自动门开启时的气流影响，优化门体密封结构，减少开门瞬间气流倒灌。
- 系统保留手动模式、本地急停、断电应急解锁功能，当通信中断、设备故障时，可手动操作，防止 AGV 被困通道内部。
- 前期规划时同步考虑安全防护，通道内外增加安全光栅、防撞区域检测，防止 AGV 与门体发生碰撞，保障自动化运行稳定。

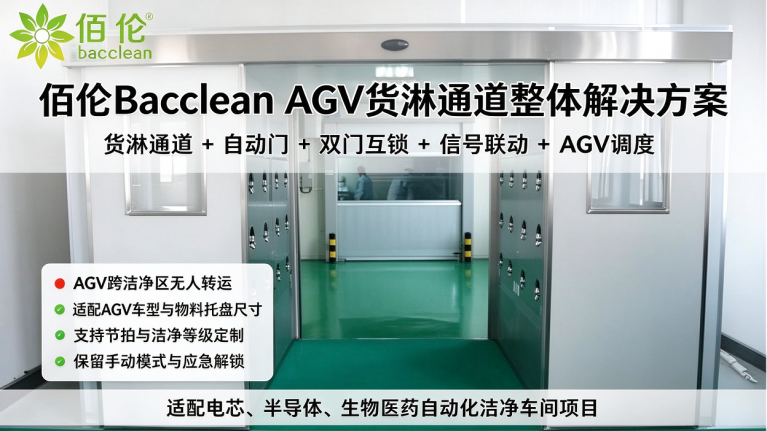

综合来看，AGV 与风淋设备配合使用，并不是简单让机器人直接穿过风淋室，而是一套完整的自动化方案：货淋通道 + 自动门 + 双门互锁 + 信号联动 + AGV 调度系统，在满足洁净隔离的前提下，实现物料无人跨区转运。佰伦净化可针对项目现场 AGV 型号、物料转运节拍、洁净等级需求，提供货淋通道方案与配套电控对接的技术沟通。
