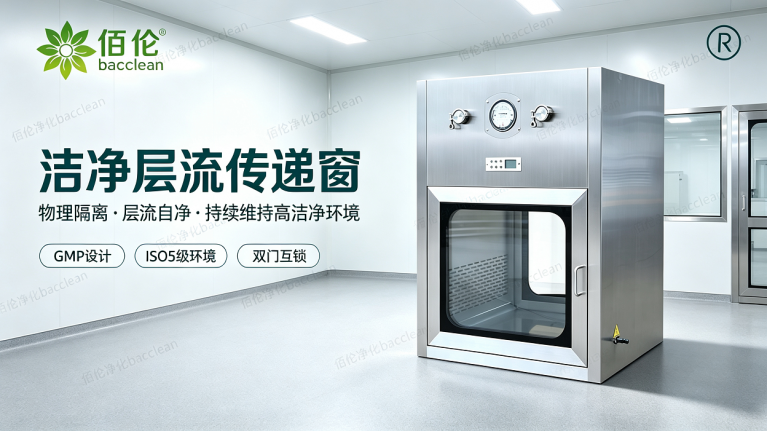

从结构组成来看，佰伦净化洁净层流传递窗由六大核心模块构成，每一部分的设计都围绕高洁净度保障与气密性要求展开，兼顾可清洁性、可验证性以及长期运行稳定性。 箱体：采用内外双层 304/316 不锈钢壳体，可根据项目腐蚀环境、消毒介质选用适配板材并定制厚度；内壁四角全部采用圆弧过渡处理，无卫生死角，焊缝连续平滑并打磨平整，表面粗糙度 Ra≤0.4μm，不易积尘，可耐受酒精、季铵盐、过氧化氢蒸汽等各类消毒剂反复擦拭，整体满足无缝隙连接要求，避免粉尘藏匿。
密封门：前后两端各设置一扇双层钢化玻璃密封门，门框边缘配备佰伦定制耐腐蚀、耐老化的三元乙丙密封条，抗老化性能优异，长期经受频繁开关与消毒剂浸泡不易硬化变形，确保腔体关闭时气密性达标；双层钢化安全玻璃观察窗密封性强，便于操作人员观察内部传递状态，无需开启门体确认物料。
互锁装置：分为机械互锁与电子互锁两种类型供客户选型。机械互锁采用纯机械联动结构实现 “一开一闭” 强制锁定，无需供电即可稳定工作，故障率低，维护简单；电子互锁通过集成电路搭配电磁锁实现，配备状态指示灯、声光报警，还可对接中控系统输出信号，确保两侧门无法同时开启，从物理层面阻断高低洁净区域空气直接混合，规避人为误操作带来的污染风险。
层流净化系统：是层流传递窗区别于普通传递窗的核心部件，佰伦净化对气流组织做专项优化设计，由低噪音离心风机、G4 级初效过滤器、H14 级高效空气过滤器（HEPA）、304 不锈钢出风均流板、回风网孔板组成。风机选用低震动型号，减少运行噪音与振动对过滤器密封的影响；H14 高效过滤器可配套压差表、DOP/PAO 检测口，可实时监测过滤器压差变化与完整性，方便现场 GMP 验证检漏，提前预判过滤器失效风险，保障过滤性能稳定。
控制系统：采用 PLC 智能控制面板，可设置风机启停、层流自净时间、紫外灯开关、照明开关等参数；高端型号配备触摸屏，可记录运行参数、存储操作日志、故障报警，支持数据导出，满足 GMP 全流程追溯要求，便于车间开展设备验证与日常巡检。
消毒与辅助部件：标配 UV-C 波段 254nm 紫外线杀菌灯，可对腔体内壁进行消毒；底部设置检修口，方便风机、过滤器的维护更换；佰伦优化过滤器安装结构，高效过滤器可单独从上部箱体拆卸安装，无需整体拆解设备，大幅降低后期维护难度，减少设备停机时间。
其工作原理基于 “物理隔离 + 层流自净” 的双重保障机制，核心是通过稳定的单向层流气流在腔体内部持续构建高洁净环境： 物理隔离基础：依靠双门互锁机制严格执行 “一开一闭” 操作逻辑，放入物品后关闭一侧门并确认互锁锁止，另一侧门方可开启，从物理层面阻断两侧空气的直接对流，避免不同洁净度区域的空气混合，防止污染物随气流扩散进入高洁净区域。
层流自净核心：门关闭且互锁生效后启动风机，箱内循环空气先经过 G4 初效过滤器拦截毛发、大颗粒尘埃，保护后端高效过滤器，延长 HEPA 使用寿命；再经 H14 高效过滤器过滤，可拦截≥0.3μm 的颗粒，过滤效率达 99.97% 以上。过滤后的洁净空气通过出风均流板稳压整流，形成均匀的单向层流气流。佰伦净化支持垂直层流（上送下回）与水平层流两种方案选型：垂直层流适用于体积较大的物料，不易产生气流涡流；水平层流适用于扁平轻薄物品，物料摆放更灵活。出风风速稳定控制在 0.36-0.54m/s，气流可完整包裹传递物品，持续带走表面附着的尘埃粒子，腔体内洁净度稳定维持在 ISO5 级（B 级）。

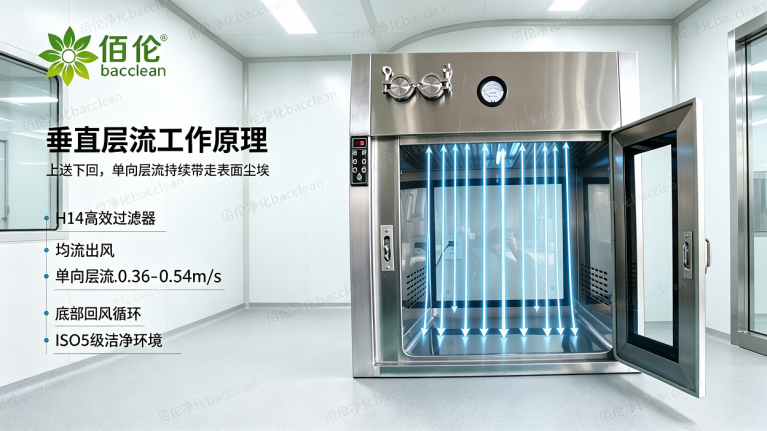

气流循环逻辑：以佰伦主流垂直层流（上送下回）机型为例，洁净气流从顶部均匀向下流动，穿过物品表面后，携带污染物从底部回风网孔进入回风道，回风再次送入过滤系统循环净化，持续维持腔体内部洁净环境，减少污染物积聚，避免局部涡流造成颗粒滞留。 辅助消毒保障：层流自净完成后，可开启紫外线杀菌灯对腔体内壁进行照射消毒，杀灭内壁残留微生物，与层流除尘形成双重防护，进一步保障传递物品的洁净度。

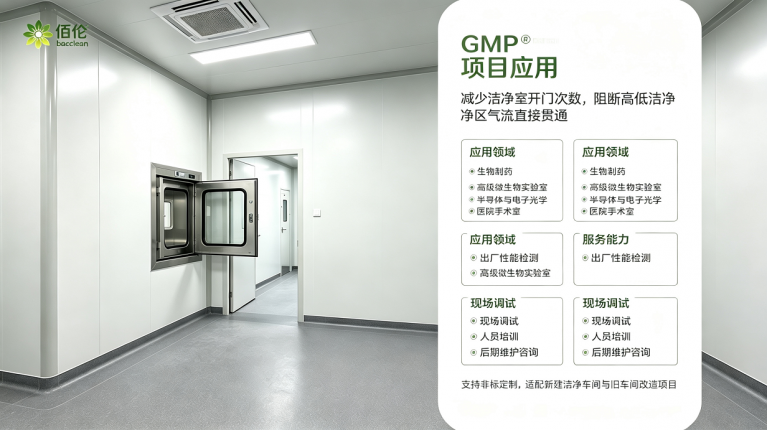

佰伦净化在出厂前对洁净层流传递窗开展全套性能检测，包含气密性测试、互锁动作可靠性测试、层流风速均匀性测试、过滤器完整性预检，设备交付时配套材质证明、过滤器出厂检测报告、操作验证文件，方便项目开展 GMP 验收。同时支持非标定制，可根据现场洞口尺寸、物料规格、洁净等级、灭菌需求调整腔体尺寸、层流方向、功能模块，适配新建洁净车间与旧车间改造项目。
日常使用需遵循严格的操作规范：物料传递前需完成脱包与外表清洁，避免将外部污染物带入腔体；层流自净时间根据洁净度要求设置为 15-30 分钟，自净过程中严禁开启任何一侧门；定期对高效过滤器进行压差检测，当压差超过初始值 20% 时及时更换；每周检查互锁装置可靠性，确认双门互锁功能无失效；每天使用后对腔体内壁、密封条进行清洁消毒，才能确保持续满足高洁净环境的运行要求。佰伦净化可同步提供现场调试、人员操作培训以及后期维护咨询服务，覆盖设备全生命周期，保障洁净层流传递窗长期稳定运行。
