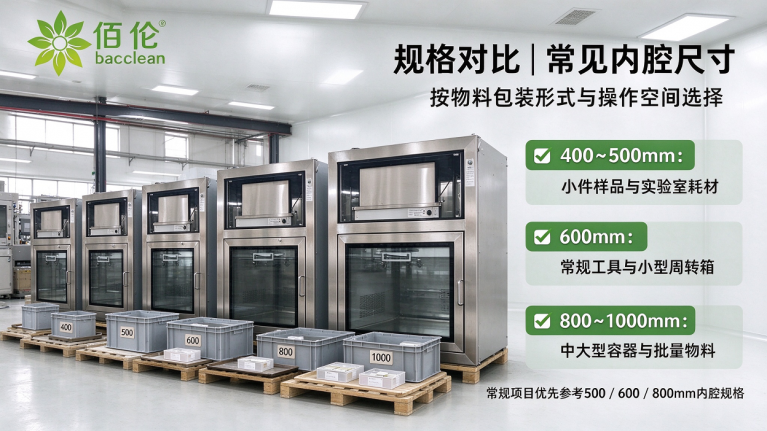

常见内腔尺寸

层流传递窗常规成品内腔尺寸主要包含以下规格：

• 400×400×400mm：适用于小型器具、样品盒、小包装物料的传递，多用于实验室小件样品流转场景；
• 500×500×500mm：适配洁净区小件物品日常传递工作，是中小型洁净项目常用规格；
• 600×600×600mm：应用场景广泛，可放置常规工具、小型周转箱、各类实验耗材，通用性较强；
• 700×700×700mm：适合体积偏大的洁净物料、容器类产品传递，兼顾内部操作空间与整体设备体量；
• 800×800×800mm：可承载中大型周转箱、简易托盘类物料，满足洁净区域批量物料流转需求；
• 1000×1000×1000mm：用于大尺寸器具、大批量物料传递场景，多用于特定工艺节点。

在洁净工程实操中，500mm、600mm、800mm 这三类内腔规格应用频次较高，常规项目选型时可以优先参考。如果项目使用定制周转箱、托盘，或是存在与其他工艺设备对接的需求，建议按照物料实际外尺寸进行非标定制，防止选型尺寸不合适，影响日常物料传递作业。

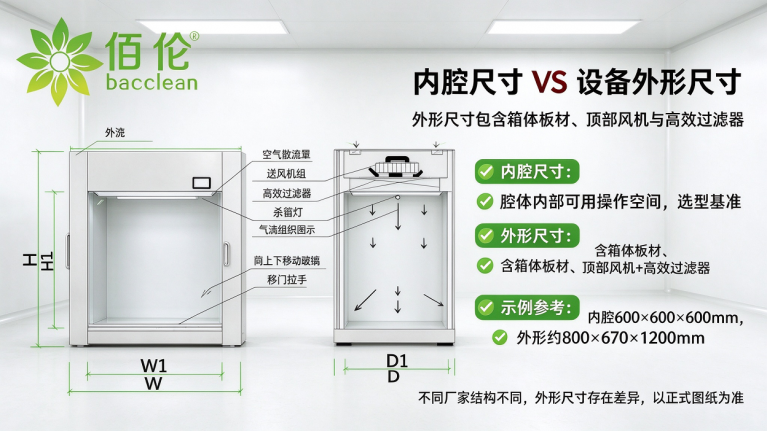

对应外形尺寸参考

设备外形尺寸会受箱体板材结构、风机安装位置、高效过滤器规格、门框结构厚度影响，不同厂家产品存在一定差异，以下为行业常规参考范围：

• 内腔 400×400×400mm，外形约 600×470×1000mm；
• 内腔 500×500×500mm，外形约 700×570×1100mm；
• 内腔 600×600×600mm，外形约 800×670×1200mm；
• 内腔 800×800×800mm，外形约 1000×870×1400mm。

不同结构方案下外形尺寸变化明显，举例来说，内腔 600×600×600mm 的层流传递窗，部分结构外形可做到 760×700×660mm；内腔 1000×1000×1000mm 规格，外形也可设计为 1160×1100×1060mm。因此外形尺寸无法简单通过内腔尺寸叠加固定余量估算，设备选型阶段，需要以厂家出具的正式产品图纸为准，同时核对现场墙体开孔尺寸，匹配安装条件。

尺寸选型要点

选型过程中，不能仅关注内腔净空间大小，还需要综合多项工况条件评估：

第一，传递物料最大外形尺寸与包装形式。内腔尺寸需要大于物料包装后的最大尺寸，预留少量操作空间，方便操作人员取放物料，避免物料卡滞。

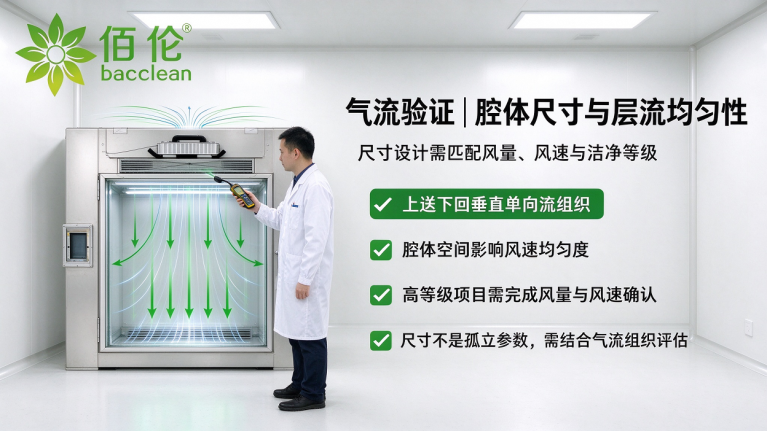

第二，洁净等级与气流组织形式。层流传递窗多采用上送下回的气流组织方案，腔体顶部需要布置高效过滤器与风机组件，设备整体外形高度通常会大于内腔高度。选型阶段结合洁净区设计等级，核对过滤器规格、腔体内风速、风量参数，匹配项目工艺要求。

第三，门体互锁结构。机械互锁、电子互锁两种结构，在使用操作逻辑上存在区别，可根据洁净区管理规范选用，降低两侧门体同时开启带来的交叉污染风险。

第四，项目验证合规需求。生物制药、医疗器械洁净车间、高等级实验室等场景，在确定设备尺寸前，建议同步确认洁净等级、过滤器型号、风速指标、互锁机制等验证相关要求，按需预留检测口、取样口，方便后期检测工作开展。

佰伦净化设备选型与配套服务

广州佰伦净化深耕洁净空气领域，具备洁净层流传递窗的设计、生产能力，可为各行业洁净项目提供设备选型、定制配套服务。

在尺寸定制方面，佰伦净化可结合现场墙体厚度、待传递物料外形、洁净工艺条件，调整内腔尺寸与箱体结构，适配不同项目安装条件，减少现场改造工作量。产品设计与制造参考 ISO 14644、EU GMP Annex 1 以及国内洁净厂房相关规范要求，配套高效过滤器选型、设备风速调试、PAO/DOP 检漏等配套服务，满足洁净室日常运行检测需求。

针对生物医药、医疗器械等对合规资料要求较高的场景，佰伦净化可配合项目开展风速、压差、互锁功能等性能测试，整理对应的技术资料，配合客户完成 GMP 相关核查准备工作。

项目全周期技术支持方面，从前期需求沟通、方案设计，到生产制造、现场安装调试阶段，佰伦净化可提供持续的技术对接，协助客户梳理选型参数，降低因尺寸选型失误造成的现场返工，控制项目整体成本。

综合来看，500×500×500mm、600×600×600mm、800×800×800mm 这三类规格，可作为常规洁净项目优先参考选型；存在特殊周转箱、托盘或者工艺设备对接需求的项目，建议依据物料实际尺寸进行非标定制。如果有选型相关疑问，可以结合项目现场工况与佰伦净化技术人员沟通，获取适配项目工况的尺寸及设备配置方案。
