层流传递窗的净化性能、运行稳定性与使用寿命，完全由其核心结构与关键配件决定。市场上部分低端产品常通过缩减风机功率、简化过滤结构、使用劣质板材来压缩成本，极易导致气流紊乱、净化失效及漏风串气等严重问题。本文从专业技术角度，深度拆解层流传递窗核心结构与部件的功能、标准及选型要点。

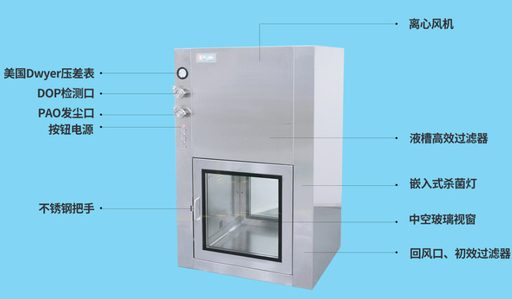

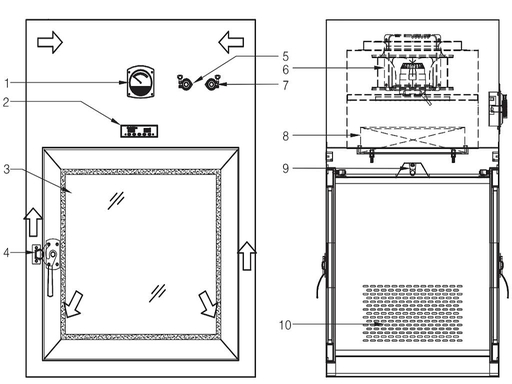

（整机不锈钢DOP层流传递窗） （整机结构标注图）
- 箱体主体结构：构筑无缝密闭的洁净屏障
正规层流传递窗主流采用全304不锈钢（部分高端场景选用316L）一体焊接成型。箱体内部四角采用圆弧处理，保证无缝隙连接，表面光洁度不低于RA1.2，耐腐蚀、耐消毒、不易积尘，完美适配车间频繁使用酒精、消毒液擦拭消杀的场景。箱体厚度与钣金强度直接决定设备的密封性，优质设备采用厚度≥1.5mm的加厚钣金，搭配双层硅胶密封条与内嵌式门体设计，漏风率可控制在0.5%以下，彻底杜绝箱体漏风与气流外泄。相比之下，低端彩钢板或薄铁皮设备易变形、易生锈，无法满足高洁净场景的长期使用需求。
（流循环剖面示意图） （整机气流结构剖面图）
- 层流送风与均流系统：打造稳定的单向气流场
该系统是层流净化的动力核心，由低噪音离心风机、静压箱与高效出风均流板组成。风机提供稳定风压，静压箱用于均衡气流压力，避免局部风速不均；优质出风均流板采用304不锈钢冲孔网板，可打散集中气流，使箱体内部形成均匀的垂直层流场（上送下回模式），无紊流、无死角。系统需支持24小时连续运行，且出风风速严格控制在0.36~0.54m/s（稳定在0.45m/s±20%），这是保障箱体全域净化效果与气流持续稳定的基础。
- 两级过滤系统：构建高效闭环净化体系
设备采用初效过滤器（G4级）+高效HEPA过滤器（H14级）的双层过滤结构。初效过滤器位于进风口，主要拦截毛发、大颗粒粉尘（粒径≥5μm），保护后端系统，建议3~6个月清洗或更换；高效过滤器为核心净化部件，对0.3μm颗粒物过滤效率≥99.99%（部分高端机型采用ULPA超高效过滤器，效率达99.999%），可彻底截留微尘与微生物，保障箱内洁净度达到百级（A级）标准。常规使用寿命为1.5~2年，需通过压差表（量程0-500Pa）监控阻力变化，并定期进行PAO检漏，及时更换失效滤芯。
- 电子互锁与智能控制系统：保障物理隔离与数据合规
双层门电子互锁是洁净隔离的关键防线。设备两侧门严格单向开启、无法同时打开，从源头杜绝高低洁净区空气互通。智能控制系统（PLC/单片机）支持自动吹风、延时关停、一键启停及运行指示灯提示。高端机型配备触摸屏，支持分级权限管理、运行时长记录、故障报警及对接MES系统，满足医药GMP合规与数据溯源需求。此外，部分机型还配备PAO测试口，便于现场检测高效过滤器的完整性。
- 紫外线杀菌装置：强化表面微生物控制
设备标配医用级紫外线杀菌灯（通常为30W），可在无物料传递时段或设定的自净时间内，对箱体内部进行全方位杀菌消毒，有效杀灭残留细菌与霉菌，辅助提升箱体洁净度。为避免长期使用产生菌群残留，部分高端无菌场景还会集成VHP（汽化过氧化氢）原位灭菌接口，进一步满足生物制药与CGT细胞治疗的严苛灭菌要求。
- 附加功能与运维设计：提升操作便利性与安全性
优质层流传递窗在设计上充分考虑了运维便利性。视窗采用厚度≥8mm的钢化玻璃，透光清晰且防爆安全，方便观察内部物料状态；配备内置照明灯，确保视线无盲区。设备上部设有检修口，高效过滤器可单独从上部箱体进行拆卸和安装，下部设有风机检修口，大幅降低了日常维护与更换滤芯的难度。同时，设备正常运行时噪声控制在≤65dB，为操作人员提供舒适的作业环境。
