风淋室的接线图是怎么样的
风淋室不存在全国统一通用的标准接线图纸,不同设备厂商的控制主板端子编号、引脚定义存在区别,但是整套电气控制的底层接线逻辑基本保持一致。整体架构为:主电源输入至控制主板,主板采集各类传感器弱电信号,经由继电器、交流接触器做强弱电隔离,再驱动风机、照明、电子锁、状态指示灯等执行部件,配套门磁、红外感应、急停按钮等安全信号回路。佰伦净化结合单人风淋室、双人风淋通道、货淋室、防爆型风淋设备项目电气调试经验,对风淋室电气接线架构、回路划分、典型工作逻辑与现场接线安全要点进行系统说明,供电气施工、设备调试、后期检修参考。

风淋室 380V 电源接线原理图

一、主电源输入回路

电源规格根据风淋室机型大小区分。单人单吹风淋室多采用 AC220V 单相供电;双人风淋、长通道风淋室、货淋室、大功率机型,普遍采用 AC380V 三相五线供电。 控制板预留电源接线端子,单相机型接入 L 火线、N 零线;三相机型接入 L1/L2/L3 三相火线、N 零线,PE 保护地线必须可靠连接至风淋室不锈钢箱体。设备金属外壳、风机壳体、门框等金属构件均要接入保护接地系统,接地电阻一般要求不大于 4Ω,用于静电释放与漏电防护。 佰伦净化出厂配套的接线原理图,会在图纸上明确标注电源规格、端子标识,区分主供电回路与弱电供电回路,方便电工识别。

二、强电输出回路(主板继电器、交流接触器后端)

强电输出回路主要负责驱动大功率负载,为避免大电流直接经过控制板,风机回路一般采用交流接触器隔离控制,常见负载如下:

  1. 风机输出:AC220V 或 AC380V,控制板继电器驱动接触器线圈,接触器主触点控制风机动力电源。三相 380V 机型调试时,若风机出现反转、出风口风速明显不足,调换任意两根火线的接线即可修正转向。
  2. 腔体照明输出:AC220V,用于腔体内部照明灯;如果灯具数量较多,可增设中间继电器扩展负载容量,防止控制板触点过载。
  3. 状态指示灯输出:电源指示灯、待机指示灯、风淋运行指示灯,一般为 AC220V 供电,实时反馈设备工作状态。

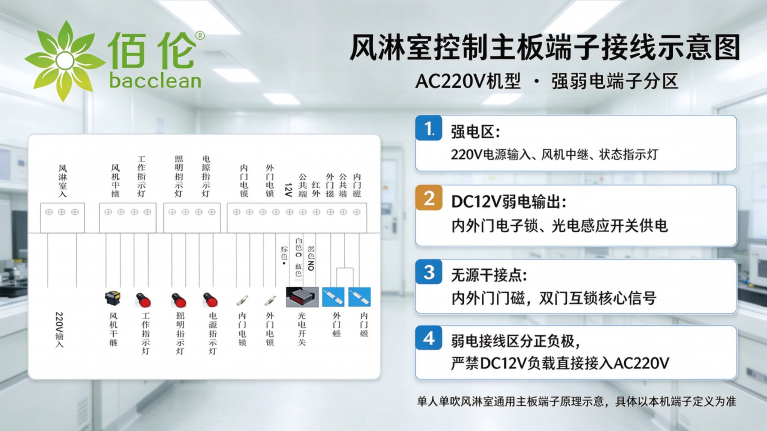

风淋室控制主板端子接线示意图

三、弱电信号输入回路(信号采集端,无源触点为主)

弱电输入回路为控制板的信号采集通道,大多为无源干接点信号,电压低、电流小,用于感知设备状态与人流信号,包含:

  • 外门门磁、内门门磁:检测两门闭合状态,是双门互锁功能的核心。常规逻辑:门完全关闭触点闭合,门开启触点断开;只要任意一扇门处于开启状态,设备锁定无法启动风淋。
  • 红外人体感应 / 光电开关:检测人员进入风淋腔体,触发风淋倒计时程序。
  • 内外门手动开门按钮:用于人员解锁开门操作。
  • 急停按钮:属于安全回路,按下后切断风机、照明等动力输出,同时解除门锁互锁,保障人员紧急撤离。
  • 可选配件信号:安全光幕防夹信号、压差反馈信号等,多用于货淋室或者自动化配套风淋通道。

四、弱电供电与弱电输出回路

控制板集成 DC12V 稳压输出,用于给各类弱电元器件供电:红外感应器、光电开关、内外门电子锁、蜂鸣器、语音播报模块。 内外门电锁一般为 DC12V 供电,工作电流多为几百毫安,锁体通电上锁或者断电解锁模式,具体逻辑按照主板程序设定。 蜂鸣器、语音模块依靠主板 DC12V 输出,用于风淋倒计时提示、故障报警提示。现场接线时,电锁、传感器接线要区分正负极,避免接反造成元器件损坏。

五、整套典型接线工作流程

整套电气回路的动作逻辑可以清晰梳理: AC220V/AC380V 电源接入控制板电源端子,设备上电进入待机状态;控制板持续采集门磁、红外、急停按钮的信号。人员打开外门进入腔体,关闭外门,门磁检测到两门全部闭合;红外感应识别到腔体内有人,控制板输出信号锁定内外门,启动风淋倒计时;倒计时期间,主板通过交流接触器启动风机,喷嘴喷出高速气流吹扫;风淋计时结束,风机停止工作,解锁内门,人员可以进入洁净区。 如果中途按下急停按钮,系统立刻停止风机,门锁释放,保障安全。任意一扇门没有关好,互锁逻辑保持生效,风淋程序不会启动。

六、现场接线、调试与安全注意事项

  1. 所有接线作业前,必须切断上级电源并验电,严禁带电接线。
  2. 动力强电线缆与弱电信号线缆分开穿金属线管布线,强弱电管线分开敷设,降低电磁干扰,防止出现感应信号误触发。
  3. 接线前核对元器件额定电压,严禁 DC12V 电锁直接接入 220V 电源,避免烧毁配件。
  4. 三相供电机型接线完成后,务必测试风机转向,校验接地连续性。
  5. 防爆型风淋室不能直接套用普通风淋室接线方案,必须选用防爆电机、防爆接线盒、防爆元器件,线路密封处理,满足防爆区域电气规范。
  6. 接线完工后逐项测试功能:双门互锁、红外感应触发、风机启停、急停回路、门锁解锁逻辑、指示灯与语音提示,确认无异常后方可投入使用。

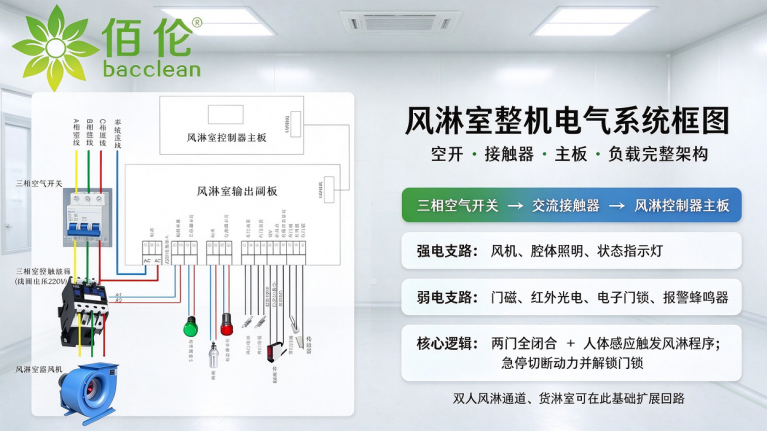

风淋室整机电气系统框图

佰伦净化每台风淋室出厂都会附带对应机型的电气接线原理图,图纸标注端子定义、线号、元器件编号;同时配套电气调试指引,方便现场施工单位接线调试。项目定制化风淋通道、货淋室、防爆风淋设备,可提供专属定制版接线图纸,针对增加的输送带、门禁联动、上位机通讯等拓展功能补充回路说明。

总结

风淋室接线图的核心架构为主电源输入、弱电信号采集、继电器与接触器隔离、负载驱动输出。虽然不同厂家主板端子编号存在差异,但双门互锁、红外感应、风机启停、急停保护这套基础控制逻辑通用。

风淋室电气接线施工与调试安全要点

现场接线重点区分强弱电回路,做好接地防护,三相机型校验相序。选型与施工阶段,建议以设备原厂配套图纸作为施工依据,不要套用其他品牌风淋的图纸直接接线,防止程序逻辑、端子定义不匹配造成设备故障。
