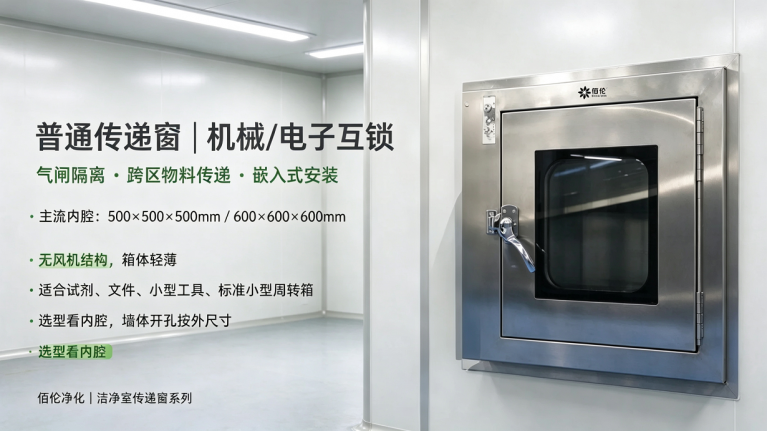

一、普通传递窗（无风机，机械 / 电子互锁）主流内腔尺寸

普通传递窗仅承担气闸隔离、物料传递功能，无顶部送风模块，箱体厚度小，是洁净车间最常用类型。行业标准内腔规格包含：300×300×300mm、400×400×400mm、500×500×500mm、600×600×600mm、700×700×700mm、750×750×750mm、800×800×800mm、900×900×900mm、1000×1000×1000mm。

其中500×500×500mm、600×600×600mm是市场应用最多的两个规格，适合传递文件、小型工具、试剂瓶、标准小型周转箱，广泛应用于制药 GMP 车间、实验室、食品洁净区。 参考外尺寸（佰伦标准款，宽 × 深 × 高）：

• 内腔 500×500×500mm，外尺寸约 620×580×560mm
• 内腔 600×600×600mm，外尺寸约 720×680×660mm
• 内腔 800×800×800mm，外尺寸约 920×880×860mm
• 内腔 1000×1000×1000mm，外尺寸约 1120×1080×1060mm

说明：外尺寸会根据选用 201/304 不锈钢板材厚度、门体结构微调，下单前以厂家正式图纸为准。

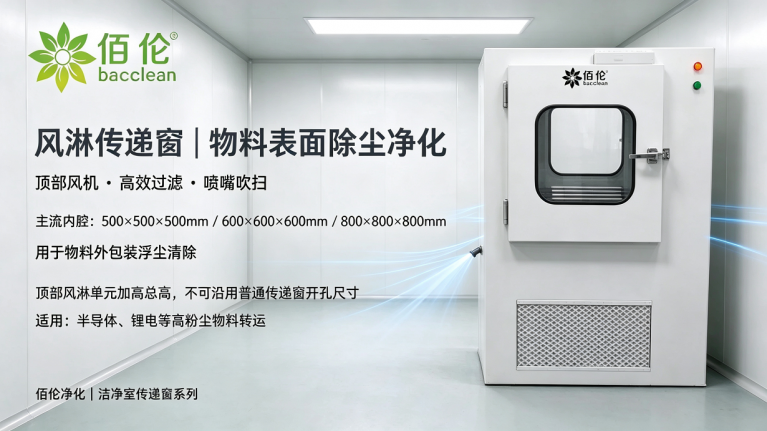

二、风淋传递窗标准尺寸

风淋传递窗在箱体顶部集成风机、高效过滤器与喷嘴系统，用于物料表面浮尘吹扫，设备整体高度明显高于普通传递窗，适合洁净度要求较高的跨区物料传递。 常用内腔规格参考：

• 内腔 500×500×500mm，外尺寸约 840×500×1350mm
• 内腔 600×600×600mm，外尺寸约 940×600×1450mm
• 内腔 800×800×800mm，外尺寸约 1150×880×1300mm 风淋传递窗顶部风淋单元占用高度，墙体开孔高度必须按设备外高度核算，不可沿用普通传递窗开孔方案。

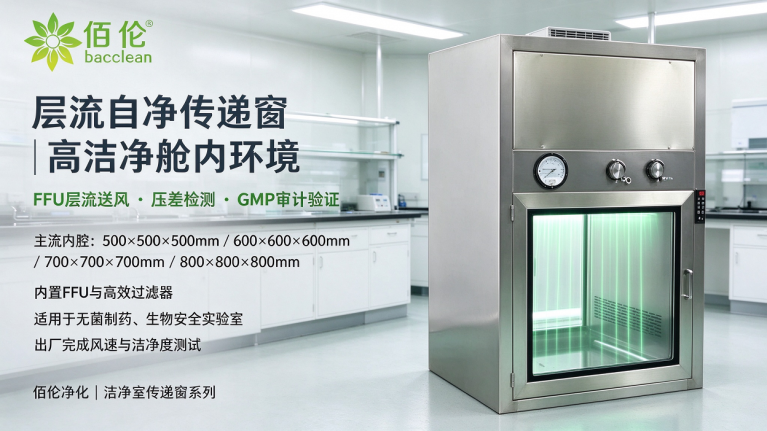

三、层流 / 自净式传递窗标准尺寸

层流（自净）传递窗内置 FFU 与高效过滤器，在腔体内部形成持续层流，维持舱内高洁净环境，多用于生物安全、无菌制药等高等级洁净区域。设备顶部送风单元增加整体高度，主流内腔规格：

• 内腔 500×500×500mm，外尺寸约 620×1000×560mm
• 内腔 600×600×600mm，外尺寸约 720×1100×660mm
• 内腔 700×700×700mm，外尺寸约 820×1200×760mm
• 内腔 800×800×800mm，外尺寸约 1050×900×1350mm 这类设备自带压差检测接口，佰伦净化层流传递窗在出厂前完成风速与洁净度测试，满足 GMP 审计的验证要求。

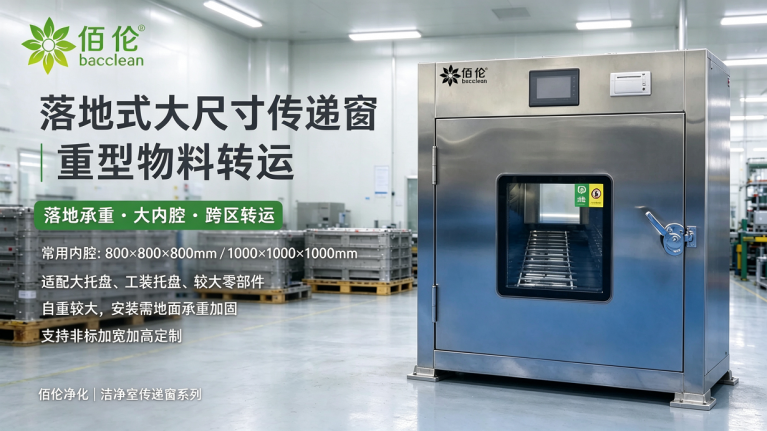

四、落地式大尺寸传递窗规格

当需要传递大周转箱、工装托盘、较大零部件时，壁挂式标准传递窗无法满足，选用落地式传递窗。

常用内腔 800×800×800mm、1000×1000×1000mm，还可根据物料尺寸做非标加宽加高定制。落地款设备自重更大，安装时需要地面承重加固，不可简单嵌入彩钢板墙体。

五、选型与开孔的实操要点

1. 内腔尺寸预留余量优先测量待传递物品最大长宽高，在物品外形基础上预留 100~200mm 操作空间，方便取放物料。小件、文件、试剂选用 500/600 内腔；周转箱批量传递选用 800~1000 内腔。
2. 墙体开孔必须以外尺寸为准传递窗穿过彩钢板隔墙时，墙体开孔一般比设备外轮廓放大约 10mm，用于安装微调与打胶密封。墙体厚度、安装标高、门体开启方向，都会影响现场安装，前期必须确认。很多项目出现现场装不进去的问题，就是混淆内腔和外尺寸，直接按内腔尺寸开孔。
3. 区分互锁与功能选型普通物料隔离选用普通互锁款；物料外包装粉尘多选用风淋款；无菌、生物高洁净场景选用层流自净款。不同类型的设备外轮廓差异巨大，不可只看内腔尺寸。
4. 非标定制支持当标准规格无法匹配物料尺寸、产线对接需求时，可进行非标定制，调整内腔长宽高、门体形式、输送带集成、VHP 兼容结构等。佰伦净化可根据项目物料、墙体图纸，出具传递窗加工图纸，同步确认开孔尺寸、管线预留位置。

总结

传递窗选型的核心原则：以内腔尺寸判断物料是否放得下，以外尺寸确定墙体开孔。普通、风淋、层流自净、落地式四大类设备，在相同内腔条件下，外尺寸差异明显。500×500×500mm 与 600×600×600mm 为行业最通用标准内腔规格。项目前期需要综合物料尺寸、洁净等级、墙体结构、安装方式综合选型。佰伦净化可提供标准传递窗图纸与非标方案设计，协助净化工程单位核对开孔尺寸、门体方向、电气接口，规避现场安装尺寸偏差问题。
